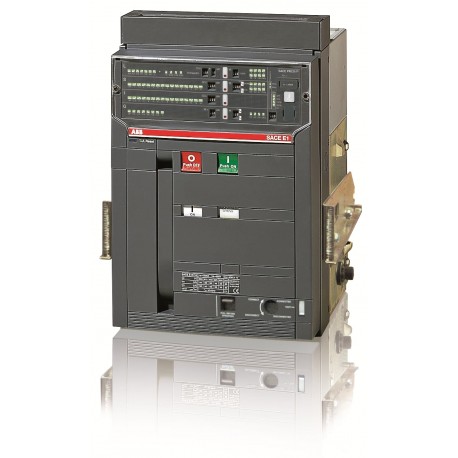

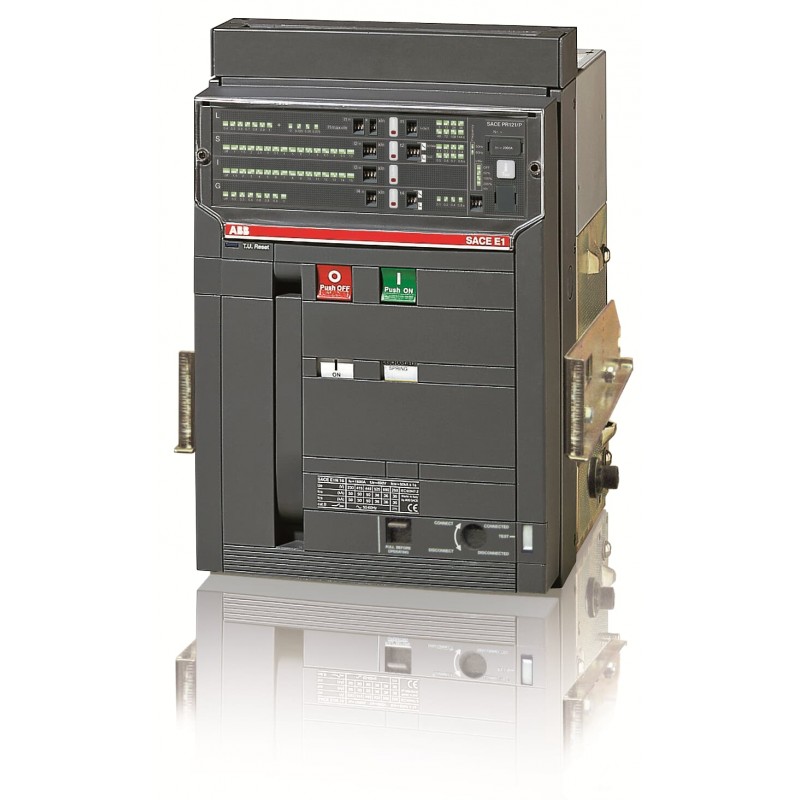

1SDA059222R1 ABB E1N1000 PR121/P LSIG 3P W MP
1SDA059222R1
ABB
E1N1000 PR121/P LSIG 3P W MP
E1N 1000 PR121/P-LSIG In=1000A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 1f3f7ff3-d784-41a1-bbf3-b679f3eb3716 Italy |
| SCIP simplificado | 02925f76-f3c6-4857-b74e-aca1c82fee40 Belgium |
| 3c11dec5-72f2-4a4e-9ab2-24c771a67138 Portugal | |
| 8841fbd0-5d6c-4f6b-83c8-a03a0fb6a50d Croatia | |
| 1a07c829-0f89-4ee0-8b20-6f5990c678fb Hungary | |
| 51004b6a-ca4e-4e33-8c3d-600709ece55d Finland | |
| 3b1c3e6d-91a3-473b-a292-bae75d439e53 Germany | |
| 4a68b43c-a321-404f-8092-9c577a54a74f Germany | |
| fbe3d678-cb6d-4fea-b444-60900a8cf629 Hungary | |
| 379e29f3-3863-447a-9e63-7432ed92de65 France | |
| 3d0ebda0-9d5d-481a-88aa-dca8b0bf77fb Spain | |
| 77f7e0a8-6214-45f1-9264-583180b58882 Sweden | |
| a7871a3b-6028-4974-ab69-73b72a040852 France | |
| 26dd1879-28cb-4410-848a-4ac9e0c9e36c Bulgaria | |
| ccb7961b-4f1c-4a61-862d-bb32dc79848a Sweden | |
| b9773f58-165b-4f72-bdf3-3d802cb64b94 Belgium | |
| 785c52fb-8dd2-48f6-b2dc-31f947d48348 Germany | |
| 103cd28d-4293-48e2-83ff-abfaac23c44f Greece | |
| fe3c0698-c6ec-4dbc-bc94-853908ddbe28 Estonia | |
| e62945a6-85c4-4370-8b65-cc58fbc0e3da Poland | |
| 9aa4b15b-276d-4a9a-8203-0904eaedb5d5 Norway | |
| c5d1851e-73e6-41f4-85a5-54fc6d504f78 Germany | |
| 1515b925-8d14-4f25-bd04-a230e0894a66 Denmark | |
| ec21eaba-aa1f-47da-8114-e5a5d9e86058 Germany | |
| ef380d95-8aff-427a-936e-c14fea78945a Czech Republic | |
| 83acb0c5-0ed2-4e76-a070-5d4d4f7423d1 Poland | |
| c7eb3171-91ac-44fe-bedc-79b5d46b54a9 Poland | |
| e6bae8ee-89bd-438e-bcb5-18e3e5198dd7 Netherlands | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644615833 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644609139 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 147.2 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1000 PR121/P LSIG 3P W MP - ABB - E1N1000 - 1SDA059222R1 | 89 Kbytes |
|
| E1N1000 1SDA059222R1 ABB E1N1000 PR121/P LSIG 3P W MP | 71 Kbytes |
|
