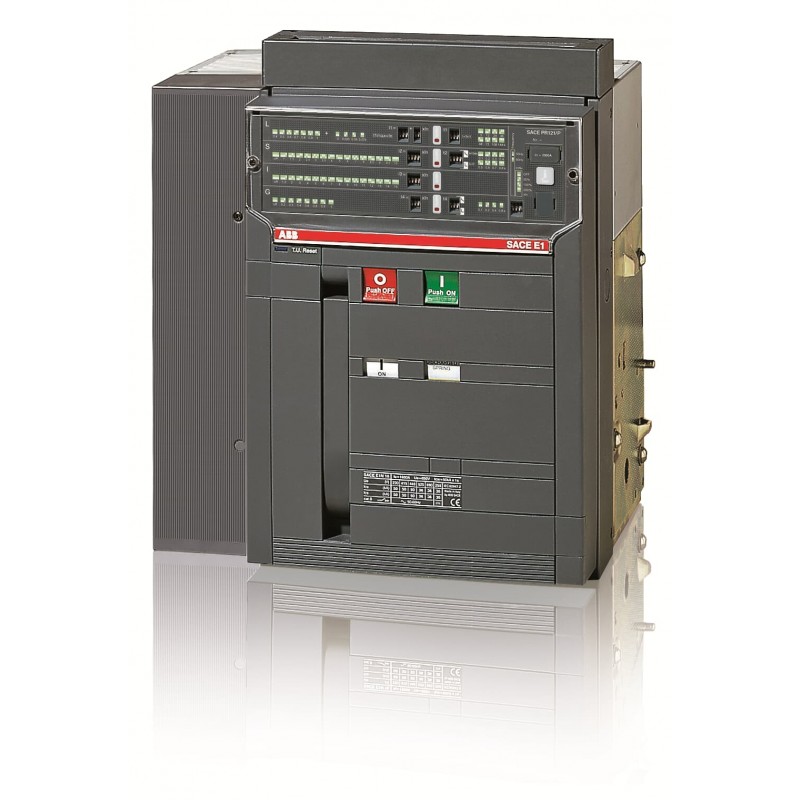

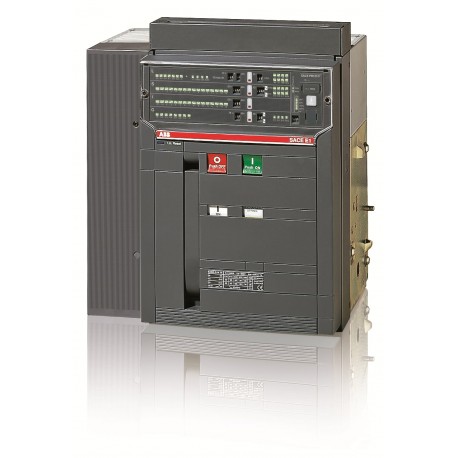

1SDA055674R1 ABB E1B1600 PR121/P LSIG 4P F HR
1SDA055674R1
ABB
E1B1600 PR121/P LSIG 4P F HR
E1B 1600 PR121/P-LSIG In=1600A 4p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 646c8c68-9c89-420d-a26b-4b4e7eeb4625 Italy |
| SCIP simplificado | 4d554245-4f66-4a5d-badc-30395e0671b0 Sweden |
| 15ffacb6-97f3-4069-882a-4bf93fce0195 Estonia | |
| eb9f959c-38d5-4637-a33b-b54900f2d477 Hungary | |
| 670b34af-190a-47ea-ae26-129881ff74bc Poland | |
| 84f32f71-414b-4345-bf49-bfaa4ef919f7 Czech Republic | |
| d2b05174-6474-4d5f-aca4-4a191f883c19 Croatia | |
| e59adc31-a191-41b0-8271-a71b1ce8ea73 Germany | |
| 054037da-a00a-464f-b714-858e54e47d3e Greece | |
| 257be0d4-8bb7-41e4-8ea8-7c8ca1b92501 Portugal | |
| 07ec2a1d-2f2a-4620-836a-cc18cb85111e Poland | |
| c67642e1-69fe-43db-afef-69e0a826e8bf Bulgaria | |
| 17704064-fbd5-40c7-945a-df223b65f86c Finland | |
| 3dbb6372-cd82-4d1d-884d-a3562e5c538c Norway | |
| 58b2f356-837e-4f04-ba61-4bacd7409b3e Denmark | |
| 3f920bd5-0321-4551-9c73-216dace9c575 Netherlands | |
| 499d8cf9-dfb7-4b5e-8042-3513b10b821a Hungary | |
| 26d0ed58-034d-4d98-8bd4-dda19a7a3c4b France | |
| ad729c21-4854-44c3-a2b2-2d7a27d28bf6 Belgium | |
| d74200af-52ca-440b-b80a-afc0049a4c20 Spain | |
| 6c76ad5d-abe3-411f-9a5f-add6af7faf66 Poland | |
| 28fc08ac-aab1-4a2e-b797-cc154d6a6040 Germany | |
| 26b49f3e-afa7-4798-b6f8-13c8c9cf53fc Belgium | |
| c0c7afb9-9bda-4ea6-aef7-1af5c06e1d94 Germany | |
| 88efb1e8-99c1-4b44-8f06-6ad4d07da3b4 Germany | |
| 3fd57d8f-e477-4dd9-ab73-9aa0c1be7606 Germany | |
| 86024e39-d45f-4623-9ecd-c4408b73e3e2 France | |
| 5715ed8c-1988-485b-be0d-c0df31ab3cc8 Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644570149 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 386 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 50 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 62 kg |
| Embalaje Nivel 1 EAN | 8015644570149 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 253 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
