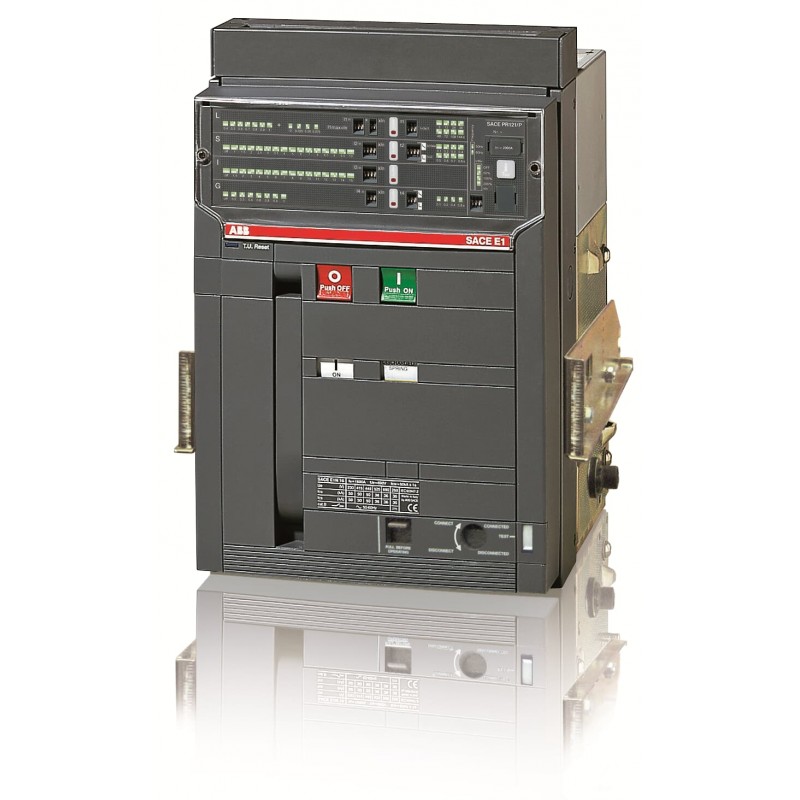

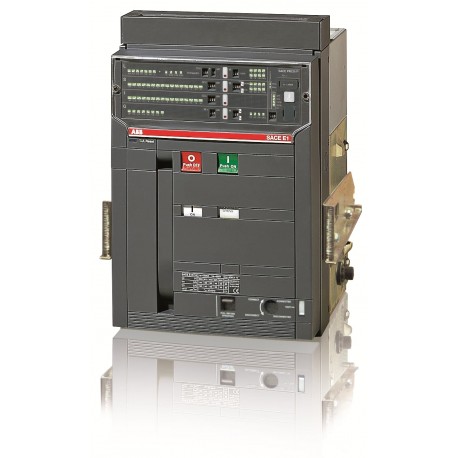

1SDA055682R1 ABB E1B1600 PR121/P LSIG 3P W MP
1SDA055682R1
ABB
E1B1600 PR121/P LSIG 3P W MP
E1B 1600 PR121/P-LSIG In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 3c1c46a3-0918-4854-ac2b-05133d6d90a3 Italy |
| SCIP simplificado | e0200963-3aad-4825-89cf-68899faea671 Finland |
| 8d359a70-9c07-488d-9d2f-c1c884acf64c Germany | |
| 4038936f-bdf8-42cc-a143-2f3d72a9d6be Belgium | |
| aa6b2d53-8775-46fd-b4e0-00834f494f7b Greece | |
| 4c296884-420a-4a57-aac3-e6dbe6114c4b Germany | |
| f699c734-7f0c-4467-ba8e-2aabceaa0ada Estonia | |
| 359baffe-95c6-4da1-b97e-152431601c02 Sweden | |
| c6a3e057-7542-45e0-b0cc-0d448b0eb4cf Poland | |
| 4313f894-4d4c-4f04-8e1a-2c357e3df4a9 Bulgaria | |
| b388fa94-5c35-4905-9b8b-fafb8d6cb1c8 France | |
| 9cc61723-3704-42e5-96c0-ea45540324d2 Sweden | |
| e47ed02e-e380-491a-86be-ba04b039b77c Hungary | |
| 4f1d7916-6019-49b1-9804-ba60532f5d06 France | |
| af81cde7-9521-4a00-8ccd-b3e0768cb3c4 Spain | |
| 4c04d77e-a666-49f7-8ece-03466a306785 Germany | |
| 6049aaa4-6c0d-49f2-a2c8-f4854990a989 Hungary | |
| 0a2656b6-e800-478e-abdf-20749b377632 Portugal | |
| bf0759e4-c9a1-4d28-aac4-c06a62db2e90 Croatia | |
| 8334499b-fb86-47a6-8bd5-7915c96c4c7b Belgium | |
| bcd682c9-7bdb-4b82-bf16-798f0dc31b8d Netherlands | |
| 0d87a758-b462-489a-b9f7-5d93931ea48f Poland | |
| 49430ccd-db06-48ed-9575-d23b3053f587 Poland | |
| 0db3d0ec-1e6f-42eb-bfe3-d4a39ddbe1c9 Germany | |
| 3ab1a14c-791b-4504-850d-cb348b1d3d41 Denmark | |
| 5da5c79a-84ef-4b4c-b5b1-01c25b1e3a79 Germany | |
| 22b7e2ab-0c01-40ec-a764-7dfe51f15488 Norway | |
| 17ddefb4-384a-4179-bc36-8ca635337561 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644570224 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644570224 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 378 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1B1600 PR121/P LSIG 3P W MP - ABB - E1B1600 - 1SDA055682R1 | 90 Kbytes |
|
| E1B1600 1SDA055682R1 ABB E1B1600 PR121/P LSIG 3P W MP | 71 Kbytes |
|
