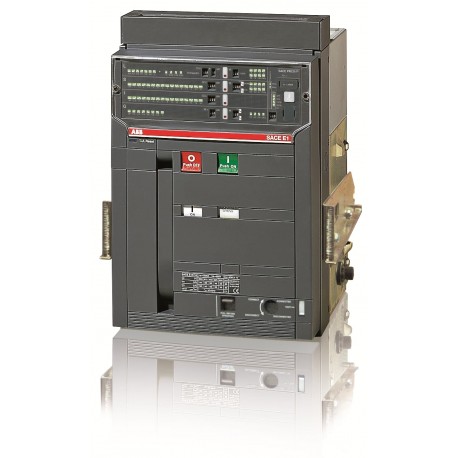

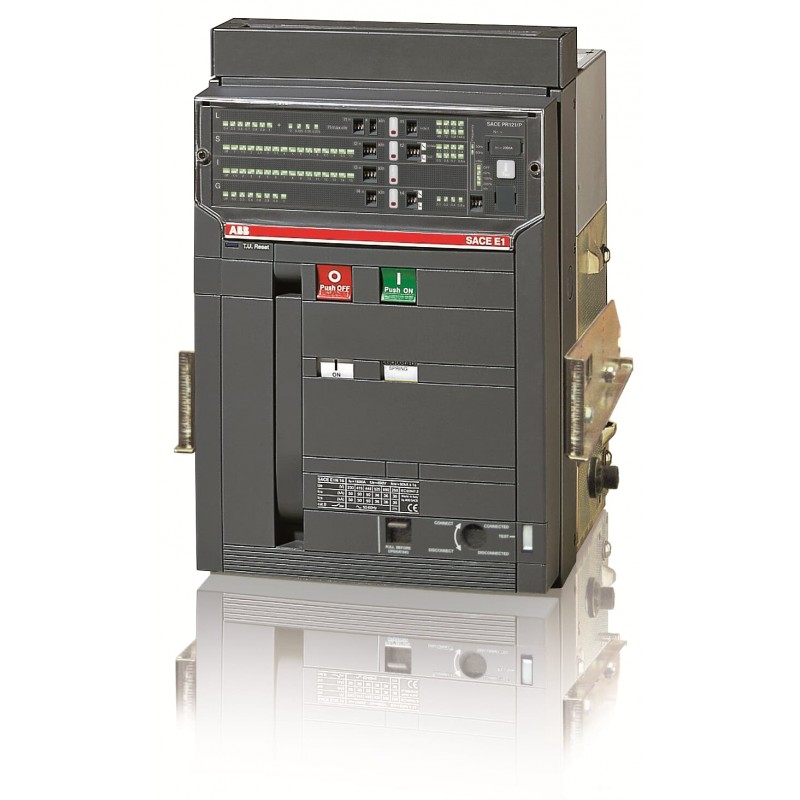

1SDA055681R1 ABB E1B1600 PR121/P LSI 3P W MP
1SDA055681R1
ABB
E1B1600 PR121/P LSI 3P W MP
E1B 1600 PR121/P-LSI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | f2fda6bc-b9bf-4358-9227-97c62bb83c76 Italy |
| SCIP simplificado | 9ce414bd-4e5f-4312-b4a9-8000fc3a92f6 Bulgaria |
| aa663a8b-c7c7-499a-85da-7337d48b2079 Poland | |
| d62163e5-87be-4758-8a27-3e3181cabd3d Germany | |
| 2871b31c-7a11-4cb9-b66e-9cc159dd6548 Sweden | |
| a35cc1d9-bbb1-4dcb-abc2-0c41d8550be2 Estonia | |
| 9db97055-64d2-4e15-b497-f06e822b7b99 Greece | |
| a8321da1-9d0f-4023-b008-9f9a62118313 Belgium | |
| e1d22853-2b81-40d1-9301-66199a598016 Hungary | |
| c927a7ba-9416-4c70-aaa8-8e242e746853 Spain | |
| 783a0460-78f2-4467-a6a1-47d9de7e0d0e France | |
| ce83a447-a6f7-4445-b45a-54c54abc5ccc Germany | |
| 5333c5d4-cfa0-4fa7-ae40-080f5f03e26f France | |
| c478d940-417b-4682-a7d2-7eb86ea6a895 Sweden | |
| e80f7c71-b6fb-4070-91e5-a2c76c1cfda1 Finland | |
| c8c5598d-cc1f-425b-b6ce-125c504ff41a Germany | |
| b9f9d15a-e88a-4de5-9f2a-869ed9b35a5d Poland | |
| 3dc7f2e6-a8f4-4814-b8c1-1ba20190edd0 Germany | |
| 0e570814-2baf-47d8-9a51-caf79554d2ae Germany | |
| 2524f273-f6e2-4161-bab0-57911a92373c Denmark | |
| ccd8bb00-8411-4f3c-9f77-8d540be980b6 Norway | |
| 8a3afe8e-469c-49fb-8ef6-7a5825904aa3 Belgium | |
| 6e495fbc-4104-40ad-b91c-618630fc9412 Poland | |
| 99df642f-94bf-4f70-a5c9-d20335ad39e9 Netherlands | |
| 36030e32-866e-45ee-8faf-cbc704d89fb4 Portugal | |
| 8b9e1e7f-e5e1-47eb-8546-7431cd476fe8 Hungary | |
| c59ba827-4782-4770-8cae-4cc6a0a3108b Croatia | |
| 53c794fa-514a-47a4-ba17-e53e50895d83 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644570217 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644570217 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 378 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1B1600 PR121/P LSI 3P W MP - ABB - E1B1600 - 1SDA055681R1 | 89 Kbytes |
|
| E1B1600 1SDA055681R1 ABB E1B1600 PR121/P LSI 3P W MP | 71 Kbytes |
|
