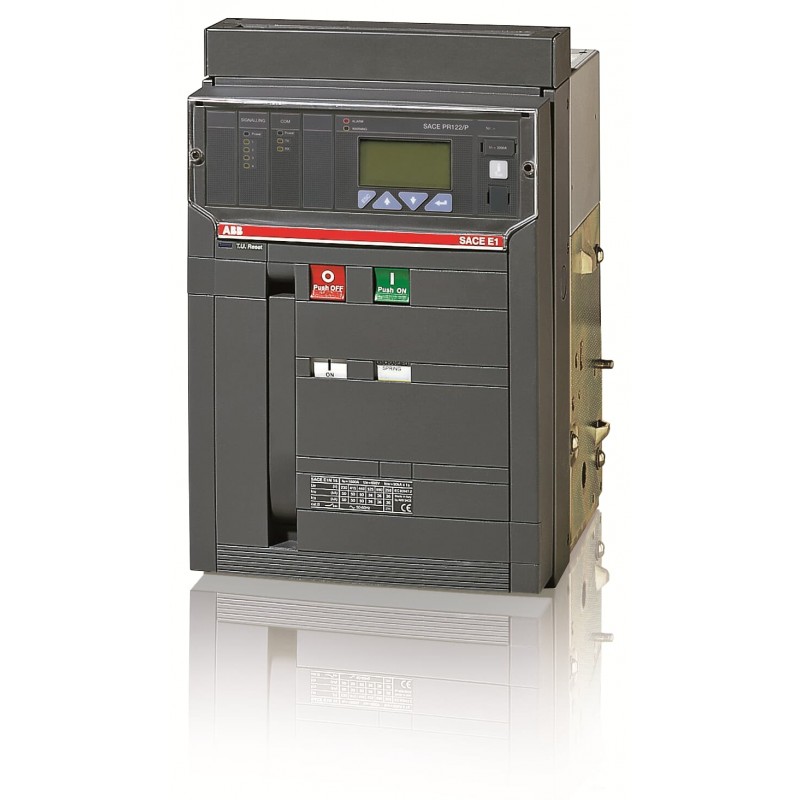

1SDA055664R1 ABB E1B1600 PR121/P LI 3P F HR
1SDA055664R1
ABB
E1B1600 PR121/P LI 3P F HR
E1B 1600 PR121/P-LI In=1600A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 44d6ce57-1abf-4e8a-affb-a77d790a7d8a Italy |
| SCIP simplificado | 851dd653-e231-4265-93b8-e09e6e85df0e Bulgaria |
| 25e874ba-4fa7-4c23-adef-2d015b66d558 Norway | |
| 1331809b-fa5b-4378-a689-79f92961a5e7 Germany | |
| bc8528ba-ac07-4454-a742-b86932dff6b9 Denmark | |
| d1b82331-faea-428d-9896-8e632663b50f Germany | |
| 044d6b2a-097b-4734-a1a1-f8c9cfb68ade Croatia | |
| 5c66af1e-e153-4816-94fa-ddf81d72a2db Poland | |
| e4d93747-ab91-4643-9cf1-44717afa188e Netherlands | |
| 5bb2c760-6b25-4fc9-a366-c9634aaa721c Portugal | |
| fe5ec7d5-088d-4c74-b306-ba0e17a558e1 Poland | |
| 10e3e383-e91e-40d4-9718-6b7106dc58da Czech Republic | |
| 61067a4e-be54-41ed-82f6-3e6c3c29e28e Belgium | |
| d82578a1-8e50-4f6d-94b4-53228f3ffb6a Hungary | |
| 4c91b60b-b401-4ba4-8c1e-d49fbcb5f952 Germany | |
| aacdfe65-d078-41c4-bcf9-15d7e3156977 France | |
| 1e298a13-a815-47dd-bda2-443eddb62582 Sweden | |
| 84a8c67f-d78e-4e86-9edf-d496c745cef8 Spain | |
| 44841101-f0d4-4b90-a908-a3c108ff919f France | |
| 383d111e-90b7-41f9-87c8-8c74fa8a5efc Hungary | |
| eee650de-57d3-4158-b092-27bd8dfda02b Estonia | |
| 37a67ff7-e097-4e71-910b-742bfca985b5 Sweden | |
| fb1794ea-da2e-4ef1-b9a2-9ad32e724a19 Poland | |
| d2ac328e-d9f6-495b-b8cb-91c6706e031a Germany | |
| 6f924234-5ac6-45d7-972e-24f915b3f324 Belgium | |
| e0eaa82f-96e2-4d32-9839-3506181d827e Greece | |
| ce20cdf1-35a1-4cad-8c93-3c4c48047ba2 Finland | |
| c37ced9c-693f-4aa5-9d23-b82fb5391cae Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644570040 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 40 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 50 kg |
| Embalaje Nivel 1 EAN | 8015644570040 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 253 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1B1600 PR121/P LI 3P F HR - ABB - E1B1600 - 1SDA055664R1 | 89 Kbytes |
|
| E1B1600 1SDA055664R1 ABB E1B1600 PR121/P LI 3P F HR | 67 Kbytes |
|
