ABBBastidor "Megamax-Emax"E1.21SDA073516R1 ABB E1.2N/MS 630 4P W MP

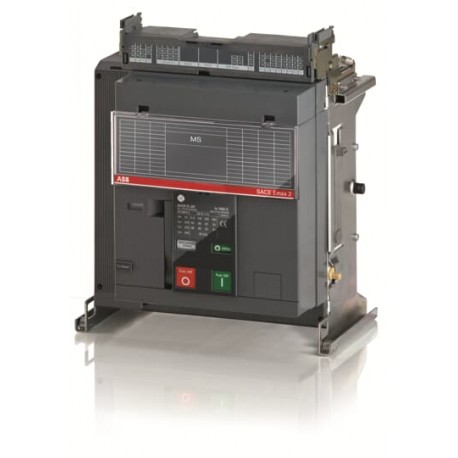

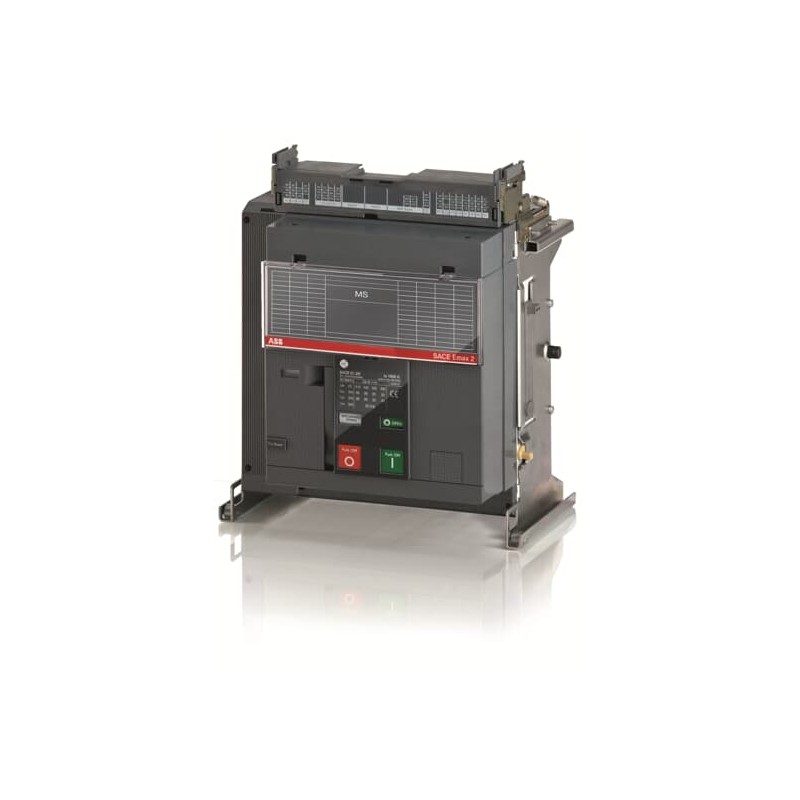

ABB 1SDA073516R1 1SDA073516R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073516R1 ABB E1.2N/MS 630 4P W MP

Referencia: 1SDA073516R1

Fabricante: ABB

Descripción:

E1.2N/MS 630 4P W MP
E1.2N/MS 630 4p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E1.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 4.078,29 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2360
Declaración Ambiental de Producto - EPD9AKK108468A1900
9AKK108468A3028
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIP2829dd3d-4fbf-4ab5-9514-8e9bdbc32bb7 Italy
SCIP simplificadofcb6e81a-23a3-4af6-9f59-038ea4f70b8d Germany
79a2ea4f-a011-4a32-9687-ca127858ca64 Czech Republic
03a16994-5fa4-451e-ad57-f4a128a4048a Croatia
f6f53430-a849-4c68-824b-628783796b57 Germany
c868e4bd-ffc3-44e9-a1e3-65eef117f237 Denmark
aaf37dcb-d3ae-44f2-b0de-bcce8d15104f Germany
b6ff5be7-a2fc-49a8-b2cb-43654af20933 Sweden
00b006c4-2c13-4372-b703-3e9dc401f4e8 Germany
868a4566-b48b-481d-961c-af5340c66cc1 Spain
362d703b-03b1-4749-90ae-214bc9a8ac3c Hungary
365d7bbd-1c11-43b8-820f-d8dc66644108 France
bca647a1-7e29-432f-b598-2b81e4cd6618 Belgium
8f6ce9f9-7e8e-4b74-ac71-0458f109f898 Greece
7f2aa4da-c288-40d6-b942-91fea248163c Germany
ce7c7172-5803-4b17-b585-f2a700b4f589 France
c5af3113-dcd2-4ca7-84dc-c211b222a2a1 Belgium
292fa9bf-ef88-4bca-8da8-e49c954ec58f Poland
23669c31-ebb0-4092-82af-45de13acfde1 Estonia
69042ee0-3655-4b7e-a855-186da33691da Hungary
bdbf07b8-2b55-4f31-8411-21d4ffa410be Finland
774c9d57-6ad2-4178-95b7-178da6307860 Netherlands
bc6105ce-6a8c-4428-a811-3388adcb8c83 Norway
a0e60bf3-873d-4f92-92c1-2e3335fc906f Poland
a517b9af-1688-4e24-9f1c-bf5344835c9c Bulgaria
fb62ab3c-d87e-4d09-ae5e-b0e41ccb381c Portugal
41cfc4d5-c29c-46e6-9df8-236f422602ec Sweden
c3407663-01be-471e-9ab7-06731b33590d Poland
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZANN00A00000000000XX
EAN8015644773663
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product348 mm
Alto del producto363.5 mm
Largo del product271 mm
Peso del product20 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho350 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo330 mm
Embalaje Nivel 1 Peso23 kg
Embalaje Nivel 1 EAN8015644773663
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
VersiónW
Dibujo dimensional CAD1SDH001252R0065
Técnica
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 8000 cycle
Ue = 500 ... 690 V 8000 cycle
30 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Corriente del polo neutro ([%Iu])100 %
Número de polos4P
Pérdida de potencia62 W
Corriente nominal (In)630 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 50 kA
durante 3 s 30 kA
Corriente nominal ininterrumpida (Iu)630 A
Tensión nominal (Ur)690 V
Nivel de rendimiento de cortocircuitoN
NormasIEC
SubtipoE1.2
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5546
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH000999R0103
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH000999R0005
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073516R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor630 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor630 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor630 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros

DATASHEET - PDF

Título
Tamaño
Tipo
E1.2N/MS 630 4P W MP - ABB - E1.2N/MS630 - 1SDA073516R1
93 Kbytes
E1.2N/MS630 1SDA073516R1 ABB E1.2N/MS 630 4P W MP
66 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
