ABBBastidor "Megamax-Emax"E1.21SDA073477R1 ABB E1.2N/MS 630 3P W MP

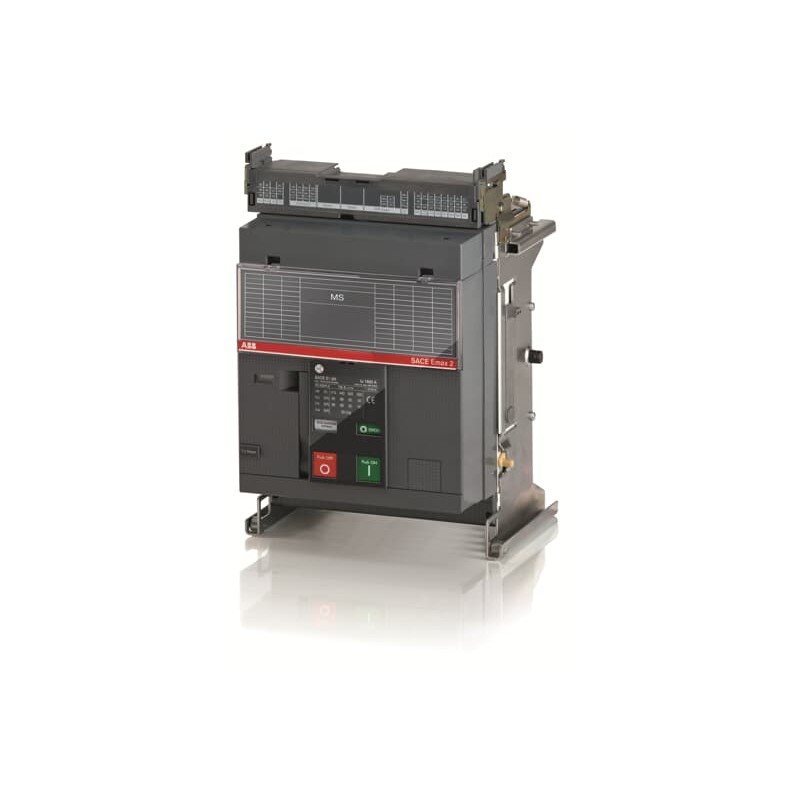

ABB 1SDA073477R1 1SDA073477R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

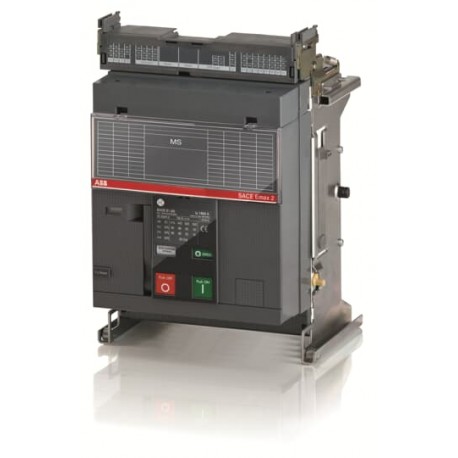

1SDA073477R1 ABB E1.2N/MS 630 3P W MP

Referencia: 1SDA073477R1

Fabricante: ABB

Descripción:

E1.2N/MS 630 3P W MP
E1.2N/MS 630 3p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E1.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 2.808,16 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2360
Declaración Ambiental de Producto - EPD9AKK108468A1900
9AKK108468A3028
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIPd6aa3ef0-5225-429e-8cd9-d9a382087639 Italy
SCIP simplificadoffcade69-7470-4a31-9d1c-75ef1051d917 Sweden
d6a72e4f-0e8c-4822-bb34-884339fc89dc Finland
9c703fc8-2d01-44e3-a61b-b1bf6c0fa08a Poland
da75ddfd-0b56-4599-809d-956aa3898e9f Bulgaria
25f4c1c4-f124-48b0-a5e0-7468c6b6184d Norway
636b1e75-4bf5-4f64-a711-57ef69ceff14 Netherlands
0d41d80f-39d3-48c4-a083-fed62cdb49be Poland
87c0c46b-f744-4675-8bba-23479b478651 Poland
d3bbff92-54e1-4cd7-847f-564d627f4d78 Greece
48b76e5b-e347-4f28-9378-cefc4b38306d Belgium
0a75559a-785c-4843-aac5-6cdaf9445f08 Estonia
ba552fa7-6b73-4e6a-9b23-e7f0776bf91b Croatia
39ab57c0-85b0-40b2-8406-bd091eb53fa2 Germany
a93e7246-0ab5-4fa3-9099-439b822e54bb Sweden
a11aafed-fcfb-4b8e-8e01-f356dadd772d Denmark
06da71d9-3f9a-4461-88c3-2c5eea0d4dea Germany
8667776e-e152-482d-8d82-9997ffefd9e3 Germany
ba130138-82bb-4e30-8490-622eb61a6783 France
ffe19431-fa12-41ad-aab4-71b371c1f3ad Belgium
40114ebb-72cf-43f1-882d-5909b3222577 Spain
b2a9e2d1-d6c0-412b-9907-ae4b378615c5 Hungary
d46d1a9b-58da-4103-855a-5ef227a04a30 Germany
7e1e0824-5853-4acf-b5e4-cf7bb52b2e54 France
439a4a6c-f225-4561-a05a-a4f696d89453 Portugal
07981ce5-6909-4f34-a9f1-e08fa2ef53de Germany
94328286-6807-4a2a-8a03-e9af1e54fd08 Czech Republic
554ce047-52ca-4fd3-8b5e-bea96e742f49 Hungary
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZ1NN00A00000000000XX
EAN8015644773274
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product278 mm
Alto del producto363.5 mm
Largo del product271 mm
Peso del product18 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho270 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo330 mm
Embalaje Nivel 1 Peso20 kg
Embalaje Nivel 1 EAN8015644773274
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
VersiónW
Dibujo dimensional CAD1SDH001252R0024
Técnica
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 8000 cycle
Ue = 500 ... 690 V 8000 cycle
30 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Número de polos3P
Pérdida de potencia62 W
Corriente nominal (In)630 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 50 kA
durante 3 s 30 kA
Corriente nominal ininterrumpida (Iu)630 A
Tensión nominal (Ur)690 V
Nivel de rendimiento de cortocircuitoN
NormasIEC
SubtipoE1.2
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5546
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH000999R0103
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH000999R0005
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073477R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor630 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor630 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor630 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros

DATASHEET - PDF

Título
Tamaño
Tipo
E1.2N/MS 630 3P W MP - ABB - E1.2N/MS630 - 1SDA073477R1
92 Kbytes
E1.2N/MS630 1SDA073477R1 ABB E1.2N/MS 630 3P W MP
65 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
