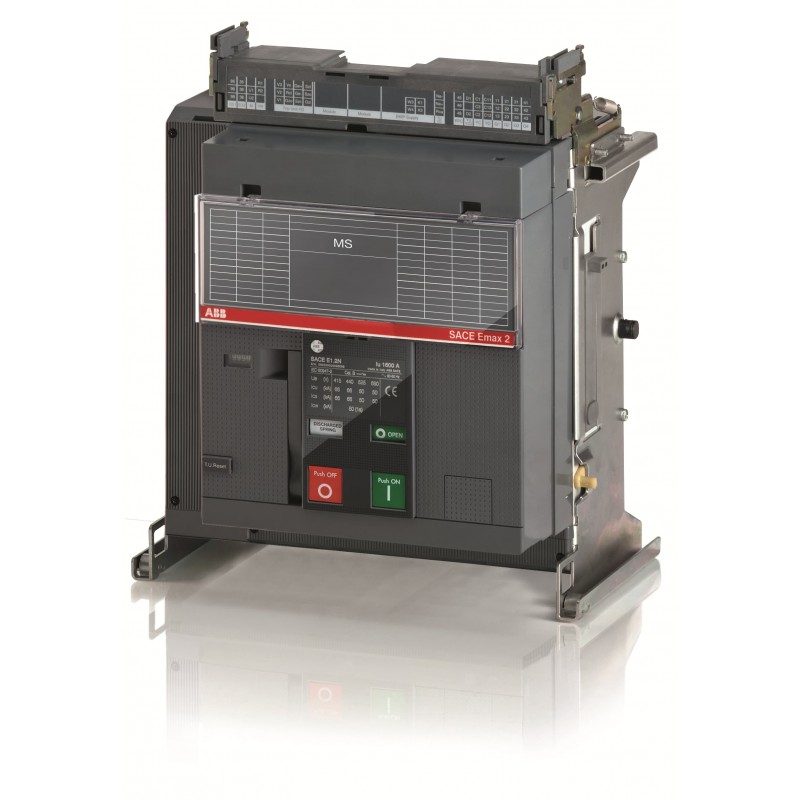

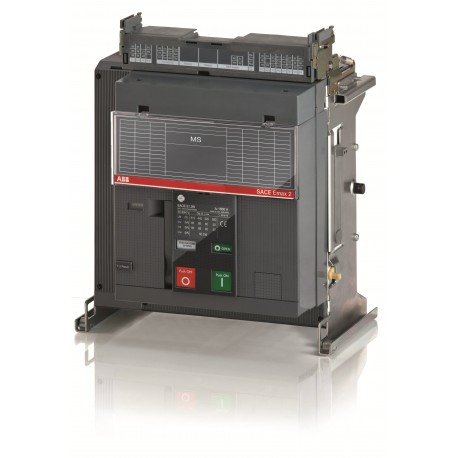

1SDA073524R1 ABB E1.2N/MS 1600 4P W MP
1SDA073524R1
ABB
E1.2N/MS 1600 4P W MP
Componentes industriales de baja tensión > Seccionador
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 4a10508b-c2e1-448a-bad2-b1ce367904ce Italy |
| SCIP simplificado | e6e50893-2f43-4103-9d3a-ced991d7f70d Belgium |
| 4db225bd-8556-4c1f-b3a6-29b5688f06f2 Hungary | |
| 16c86b54-9545-4b49-91c2-13764ed84a5e Spain | |
| 4ae271cc-56a3-4efa-8416-9ed2136e726a France | |
| 2020f86e-89fe-4250-b182-46a2b7294acb Germany | |
| bd2b03ba-f97d-4554-a2a6-6888e290ed7b Croatia | |
| af9309b5-f58a-4a22-ad01-1bff5aa1fab3 Germany | |
| e79f24b2-35f2-4786-a45a-831391679485 Sweden | |
| 92371eab-9cbb-4279-9ebb-0f2623fcdac5 Germany | |
| bed2efc6-5744-4e82-9d67-86e0e9472a13 Denmark | |
| b502f5f0-c1a4-4085-a35a-67947fd5d725 Czech Republic | |
| 94d657a3-ba2c-49f9-bc24-c77cf50c4d97 Germany | |
| f75927d2-49a8-4f1a-83a0-d626b920b319 Poland | |
| 665749dc-d1d6-4e84-9cea-f7c311b74934 Sweden | |
| f778f6ba-4d97-4066-8d73-77403a2a6f91 Poland | |
| ed86e23a-0be9-49c8-956a-3303cf3117fc Bulgaria | |
| 4fe9204a-1a02-4911-a7fc-35a3e8234735 Portugal | |
| cd620e84-76a5-43fa-89de-1524a075f486 Finland | |
| 69586dbb-0674-4677-8255-ed898201fff9 Hungary | |
| d7016e3b-b58d-47b7-a258-5513001a68cd Norway | |
| f04c9279-fd83-42b0-a620-4a5d57bd5ef7 Netherlands | |
| 8b9ac342-d949-4a64-98b7-09a57a7eea72 Estonia | |
| f4a68f81-3726-4681-9348-a66878d3b476 Poland | |
| 5ec61722-2f25-4db2-8fe4-973643cf01f7 Germany | |
| 0631ddcb-f6a1-4b3f-886b-8e7ed9479040 Greece | |
| 6b2a2da6-7e28-49a6-aa6b-2cd8be544ab2 Belgium | |
| 3081fd93-884a-46eb-9fd5-14b8b1a8ffb5 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZANS00A00000000000XX |
| EAN | 8015644773748 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644773748 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Switch Disconnector |
| Tipo de producto | Switch Disconnector |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Capacidad de conexión | 1200 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 6500 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 400 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de categoría granular de IDEA (IGCC) | 5293 >> Switch disconnector |
| Código de clasificación de objetos | Q |
| UNSPSC | 39122233 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 690 V |
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 1600 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1600 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 50 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Otros |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP30 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N/MS 1600 4P W MP - ABB - E1.2N/MS1600 - 1SDA073524R1 | 93 Kbytes |
|
| E1.2N/MS1600 1SDA073524R1 ABB E1.2N/MS 1600 4P W MP | 66 Kbytes |
|
