ABBBastidor "Megamax-Emax"E1.21SDA073520R1 ABB E1.2N/MS 1000 4P W MP

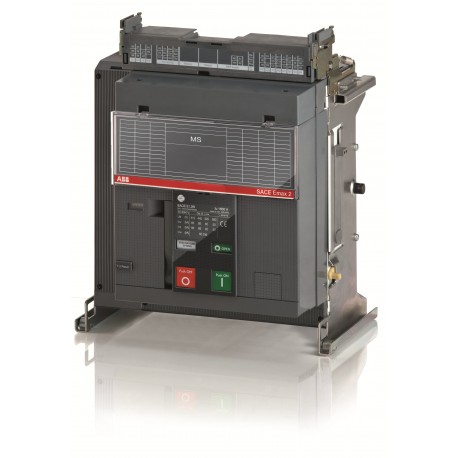

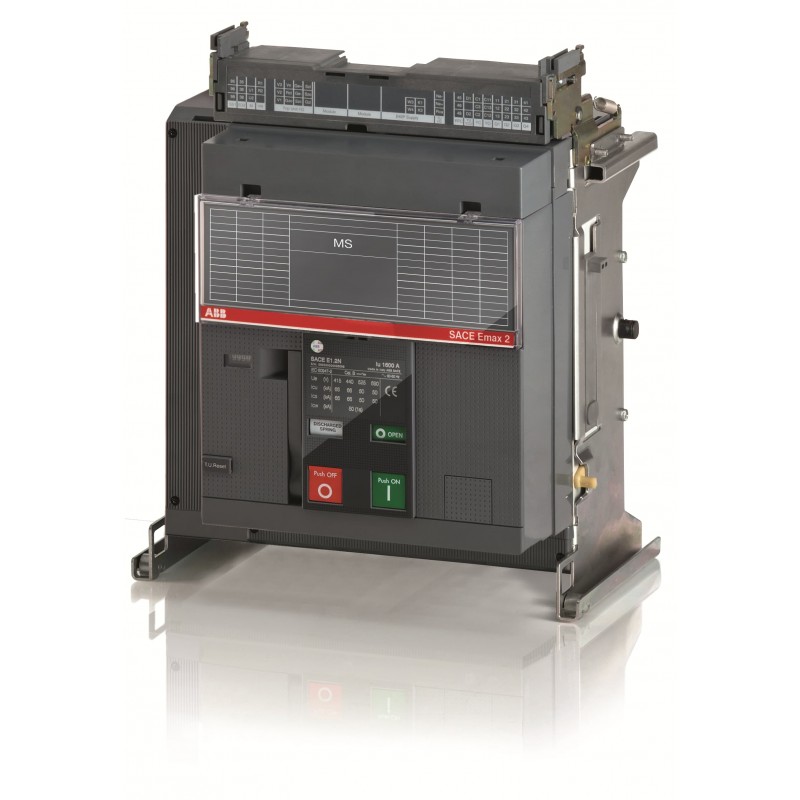

ABB 1SDA073520R1 1SDA073520R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073520R1 ABB E1.2N/MS 1000 4P W MP

Referencia: 1SDA073520R1

Fabricante: ABB

Descripción:

E1.2N/MS 1000 4P W MP
E1.2N/MS 1000 4p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E1.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 4.248,21 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2360
Declaración Ambiental de Producto - EPD9AKK108468A1900
9AKK108468A3028
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIPdda0b474-a6c5-4131-9be3-18720a5da434 Italy
SCIP simplificado83dad55e-a850-4c54-b401-cf768e5d3881 Sweden
50105211-8126-4d8f-a35d-a1800960349c Denmark
d24ce969-8861-4ad0-88b1-b07c84bbf22d Germany
3e355161-32ea-4c16-9fbc-99e940122ff6 Germany
c5c87151-24a2-43f8-ab15-2f51f7da60d6 Croatia
fc6b688f-c22d-43e7-82a3-593db0ca1aa4 Germany
5e37ac2b-5456-4eeb-9460-518b94a67751 Spain
6b4dd85a-3e60-4249-87bb-71da28dccb66 Hungary
dbe409af-5942-4234-be68-263b395056b3 Belgium
253665fe-3b44-4f73-8cb4-cd0fc1fa1003 France
ecb2412d-10d5-46f4-8cb1-45dd4f16ad20 Poland
f60e67ae-c546-4496-955d-81323c432ecd Poland
c569ea96-91b9-41bd-9ab5-f38e5bb18594 Czech Republic
c46cf951-e41a-4613-bb16-1d8097a34306 Germany
8c1435ea-08cd-421c-b83c-d7e65532b179 Portugal
6db7e191-d2a3-4fec-9274-de3a2eec6d74 Germany
990c8f8e-49a3-4499-940e-01991c36841a France
09efa4ae-b3b7-4e3a-9e99-21a1aabcda10 Estonia
ef818dc7-aa3c-478c-88e7-95ddcaaa84df Belgium
67ab17e2-d716-4a0e-b929-abf947b17376 Poland
d92d6851-b0c8-4965-bd34-8f75b334a29f Finland
f434d4e2-2b3f-4165-b079-1c3bf4c51991 Hungary
78b0f046-b96b-4262-95b5-32db8b502548 Norway
2a85c856-1318-47b0-bdaf-15b9945ad172 Netherlands
03a716d1-24a0-4c6b-be96-e1205b571282 Sweden
bfeb0026-1bc2-4173-8631-68a36e1f2612 Bulgaria
b3edca11-67fb-4f86-89c0-378cecba0d8a Greece
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZANQ00A00000000000XX
EAN8015644773700
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product348 mm
Alto del producto363.5 mm
Largo del product271 mm
Peso del product20 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho350 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo330 mm
Embalaje Nivel 1 Peso23 kg
Embalaje Nivel 1 EAN8015644773700
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
VersiónW
Dibujo dimensional CAD1SDH001252R0065
Técnica
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 8000 cycle
Ue = 500 ... 690 V 6500 cycle
30 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Corriente del polo neutro ([%Iu])100 %
Número de polos4P
Pérdida de potencia156 W
Corriente nominal (In)1000 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 50 kA
durante 3 s 30 kA
Corriente nominal ininterrumpida (Iu)1000 A
Tensión nominal (Ur)690 V
Nivel de rendimiento de cortocircuitoN
NormasIEC
SubtipoE1.2
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5546
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH000999R0103
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH000999R0005
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

DATASHEET - PDF

Título
Tamaño
Tipo
E1.2N/MS 1000 4P W MP - ABB - E1.2N/MS1000 - 1SDA073520R1
93 Kbytes
E1.2N/MS1000 1SDA073520R1 ABB E1.2N/MS 1000 4P W MP
66 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
