ABBBastidor "Megamax-Emax"E1.21SDA073481R1 ABB E1.2N/MS 1000 3P W MP

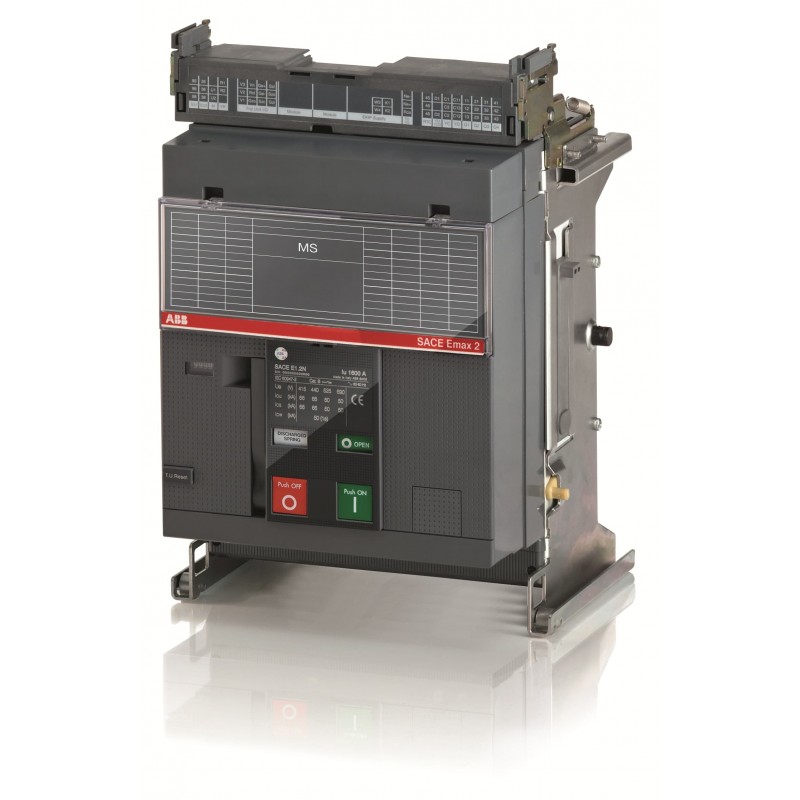

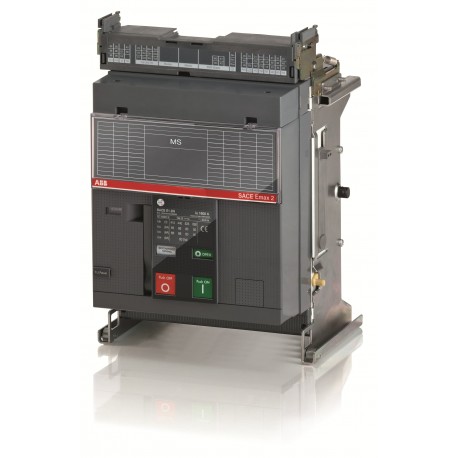

ABB 1SDA073481R1 1SDA073481R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073481R1 ABB E1.2N/MS 1000 3P W MP

Referencia: 1SDA073481R1

Fabricante: ABB

Descripción:

E1.2N/MS 1000 3P W MP
E1.2N/MS 1000 3p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E1.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 2.925,18 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsYes
Circular Value
Principios de diseño circular Tasa de reciclabilidadDesign for Closing Resource Loops - Standard EN45555 - 76.4 %
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Instrucciones para el final de la vida9AKK108468A2360
Grupo Objetivo de Residuos a VertederoUL 2799 Zero Waste To Landfill Validation available
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Eco Transparency
Declaración Ambiental de Producto - EPD9AKK108468A1900
9AKK108468A3028
Ambiente
Información medioambiental9AKK108467A6707
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPb39453b3-2cbc-47ba-9504-5b77e6af08dc Italy (IT)
SCIP simplificado9ab01897-f68b-46b0-95b8-34b2178ebb88 Netherlands (NL)
6376bdf1-2c29-4c31-8757-e09158f741ef Norway (NO)
949e4c38-ed18-49c4-b612-69d022e89318 Finland (FI)
addc7d08-3f1b-4f85-b24a-9ab5a7215c6f Poland (PL)
978184ce-4f3a-4313-b3c8-d3ab4e5383c7 Sweden (SE)
d7914df4-4253-47da-ba25-278e5d5b54f0 Hungary (HU)
352d07d7-6bbc-4184-9b1c-7c26945abce2 Estonia (EE)
7de8f880-569f-4f4d-949e-2a3bcff50513 Belgium (BE)
aa542494-1795-4b7b-a591-20fa17f3c39d Poland (PL)
bd665a28-a4be-4462-be4b-09a9f9918bbf Greece (GR)
85ce4a92-b608-4b61-9401-cde9f801c002 Germany (DE)
afd36746-b9ee-4b3b-83e6-f84c83b83b4a France (FR)
7eca54a0-a37d-4aec-b987-782c96eb8d5d Croatia (HR)
2645ca2a-008f-4e56-9269-8ed8ae9d1120 Germany (DE)
4e182c9a-3034-4db0-ab10-7d46b5e43701 Denmark (DK)
fb217ffc-94de-4d39-aaf8-76e88987c7f6 Sweden (SE)
2ec38b3c-41d6-43a3-9c7c-9f19e50d53aa Germany (DE)
b0f7207a-4cd2-40ec-98ae-11ff2421125e Hungary (HU)
c864b0a6-3c1f-4399-8340-e641bc157df8 France (FR)
a85f99d4-4b6c-4c4a-8451-53ecdd665834 Germany (DE)
d3324d62-4d10-419c-b22c-6e7764dc12a1 Spain (ES)
5976f940-fb18-446f-b575-5543a9558ad5 Belgium (BE)
a63911e0-e2ce-4025-91c2-5fc9437d7047 Czech Republic (CZ)
38bedb5f-c807-407e-9142-7bb4c7d616fc Germany (DE)
340dc7e8-5905-4655-8923-5ef86191e35f Bulgaria (BG)
1f216779-fa77-4073-b046-8356cfe45b07 Poland (PL)
6fd3d231-1a07-439c-9d51-3453523d7098 Portugal (PT)
Clasificación
Código de pedido EE.UU. y CanadáZ1NQ00A00000000000XX
EAN8015644773311
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product278 mm
Alto del producto363.5 mm
Largo del product271 mm
Peso del product18 kg
Información de Embalaje
Embalaje Nivel 1 Unidadesbox 1 piece
Embalaje Nivel 1 Ancho270 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo330 mm
Embalaje Nivel 1 Peso20 kg
Embalaje Nivel 1 EAN8015644773311
Información Adicional
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 8000 cycle
Ue = 500 ... 690 V 6500 cycle
30 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Número de polos3
Pérdida de potencia156 W
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
Corriente nominal (In)1000 A
Tensión nominal (Ur)690 V
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)AC 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)for 1 s 50 kA
for 3 s 30 kA
Corriente nominal ininterrumpida (Iu)1000 A
Nivel de rendimiento de cortocircuitoN
NormasIEC
SubtipoE1.2
VersiónW
Dibujo dimensional CAD1SDH001252R0024
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5546
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH000999R0103
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH000999R0005
Clasificaciones
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073481R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor1000 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor1000 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor1000 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
