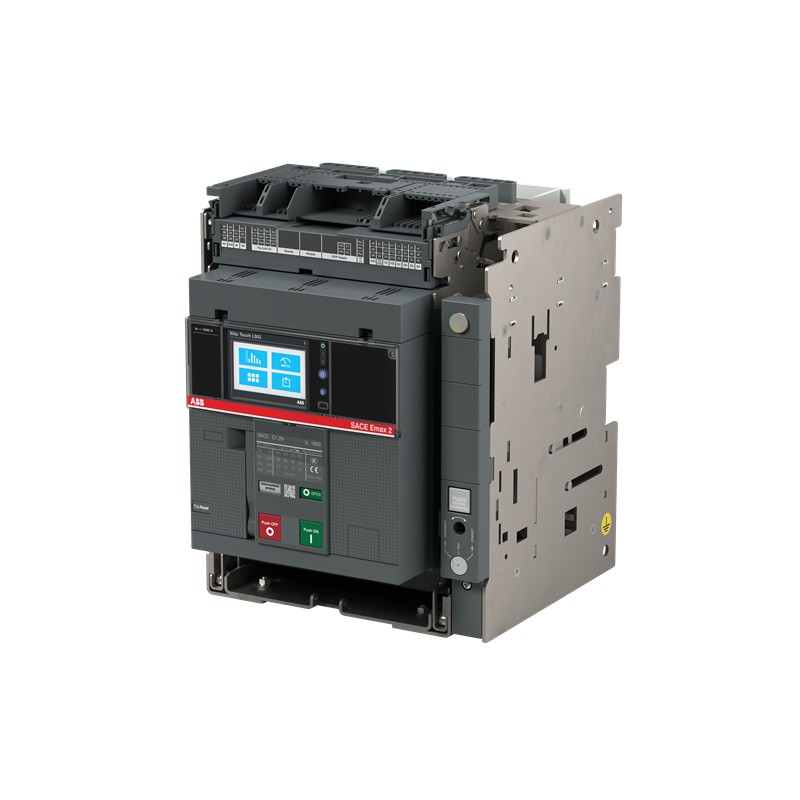

1SDA072076R1 ABB E1.2N 630 Ekip Touch LSIG 3P W MP
1SDA072076R1
ABB
E1.2N 630 Ekip Touch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 3ce22cc5-4f6a-4e28-b411-0ad3bf4c07ae Italy |
| SCIP simplificado | 2adbf71c-3997-47aa-bce9-e90a50777129 Germany |
| 19041a08-6dde-41ab-b990-514ba89ec219 Hungary | |
| 19c195a7-6629-468d-94bb-8104b83fc619 Belgium | |
| e1a3a3ea-edb8-4f3c-ab8d-3e33d648b67b Spain | |
| eec1cfe5-4c66-4cd3-b733-b646b8e10b10 Hungary | |
| 173a9455-c4dd-4de2-bb7d-ba89e9c572be Norway | |
| c90a8576-4fbf-4d4e-ac76-2040af781eba Poland | |
| 04af3b8d-21ff-47b5-87d6-8234da86eaf5 Greece | |
| 2e3e3faf-e3d9-42e1-ac08-9f6a917060e4 Finland | |
| 6107f667-aebf-4545-b9e7-dc50aeb649eb Netherlands | |
| 3471ff3f-2a68-46ee-abfa-f875ab8cee14 France | |
| 2ccdfe02-1ad1-4063-8d77-e3386100a4ee Sweden | |
| 82cec120-23a7-40d3-80fb-67ed84cdd6a7 Estonia | |
| f7550928-9105-4878-bfc7-2e78e672ae94 Germany | |
| 46d2ba64-f598-4b8c-b2f9-5de52ea127db Belgium | |
| d20c043e-6049-431f-a548-170b04e7b202 Denmark | |
| d0a7f520-2ba5-4165-b396-d102aca3d96d Germany | |
| bef03dda-6881-45d5-9515-d799cebaab26 France | |
| 4de6cc58-a33b-4d7b-86f1-a20d778a8bfd Croatia | |
| 428e0cbb-eaf2-4a49-a2d0-7680de6da9a3 Germany | |
| adb975de-8674-4e41-b6d9-db0fd64a554b Germany | |
| 58fa8876-2779-4be3-8f27-3a5cc0bc6534 Bulgaria | |
| 48f8dea5-e709-4870-8fec-7e0383a01b74 Portugal | |
| 284fa083-c96c-478f-82db-dd56cf43e8c4 Sweden | |
| 9cddc12c-3f6a-4213-bc33-23f379b4bbde Czech Republic | |
| a15ff459-361e-4db2-bbeb-7503af2f9289 Poland | |
| cd9bb8a6-d9f1-47bb-81af-96b60a119a71 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1NNEEAF000A000000XX |
| EAN | 8015644759261 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644759261 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 62 W |
| Corriente nominal (In) | 630 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 630 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 630 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 252.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 378.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 945.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N 630 Ekip Touch LSIG 3P W MP - ABB - E1.2N630 - 1SDA072076R1 | 95 Kbytes |
|
| E1.2N630 1SDA072076R1 ABB E1.2N 630 Ekip Touch LSIG 3P W MP | 68 Kbytes |
|
