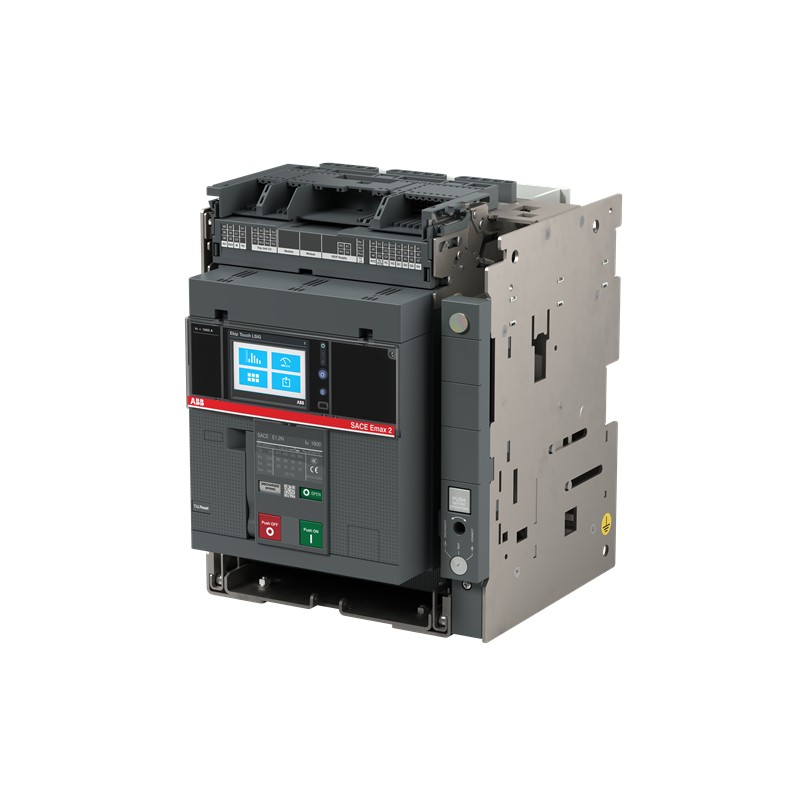

1SDA072075R1 ABB E1.2N 630 Ekip Touch LSI 3P W MP
1SDA072075R1
ABB
E1.2N 630 Ekip Touch LSI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | a4531c46-d451-41e4-bafb-5fc41c0f1acf Italy |
| SCIP simplificado | 4961b6e8-afec-4a5c-8ed7-6a9dc5ef7bcd Germany |
| 755b0427-eff0-4460-b2c6-a0e190ff9c29 Bulgaria | |
| 9f96fdce-84d2-4c38-b66f-58f6634f1647 Sweden | |
| a44fd514-d873-4b2c-a47d-d90b45239626 Portugal | |
| 61c3323a-d8e8-456d-b8bb-f55d721e8179 Poland | |
| 61873f48-f85d-4b5a-a6b7-8d99d9347b04 Poland | |
| e4210830-0835-420c-83ef-471f0b16c58f Czech Republic | |
| 9b5310f7-b954-4921-b9ce-ef830bc2db97 Spain | |
| ad42fd8e-763b-4ccc-85ce-cb5a0ae850c5 Belgium | |
| ea4a8ca5-bc8e-418a-82ad-370b125c07c7 Poland | |
| c182aeb1-d75c-45c9-8e45-0cd4919a3615 Norway | |
| 12ed0b6f-53a8-4e90-92c0-eae46bee7aaa Hungary | |
| 8487c914-ecab-4ce6-abac-627ecf57b28f Sweden | |
| b7045cda-e571-405e-8ec8-c498c1eebcdd Netherlands | |
| 1f7d95e5-25a7-431a-a317-cb8f08924c79 Estonia | |
| a4d8ca5e-9b33-4573-9fd7-bf48cf2897f5 Finland | |
| 3ecc0a4b-1d27-4671-9b44-60d0c463dc8d France | |
| 04fdb760-fa7c-4399-8769-4d638c88aec9 Greece | |
| 95127f28-831a-461c-b6e9-bd72d7b9263d Germany | |
| e5462bbc-5597-4783-9ee8-4ca106e9b6fa Germany | |
| cd36eb86-b8b6-4ad8-9022-1c8759c4a9b9 Croatia | |
| a059eb7c-9205-4ef3-a75c-ab89f359d248 Belgium | |
| fff07bf0-5a2c-4e91-9bbb-1b67adb112d8 Denmark | |
| 3f2c6a69-d021-40cf-bf97-b98c9245f91d Germany | |
| 7d48350f-7a35-4364-b446-30a282096488 Germany | |
| 418b83cc-684a-47df-b5a5-3e796cd98f59 France | |
| d828b577-0801-4a73-bd93-540bb407234c Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1NNEEAE000A000000XX |
| EAN | 8015644759254 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644759254 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 62 W |
| Corriente nominal (In) | 630 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 630 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 630 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 252.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 378.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 945.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N 630 Ekip Touch LSI 3P W MP - ABB - E1.2N630 - 1SDA072075R1 | 95 Kbytes |
|
| E1.2N630 1SDA072075R1 ABB E1.2N 630 Ekip Touch LSI 3P W MP | 68 Kbytes |
|
