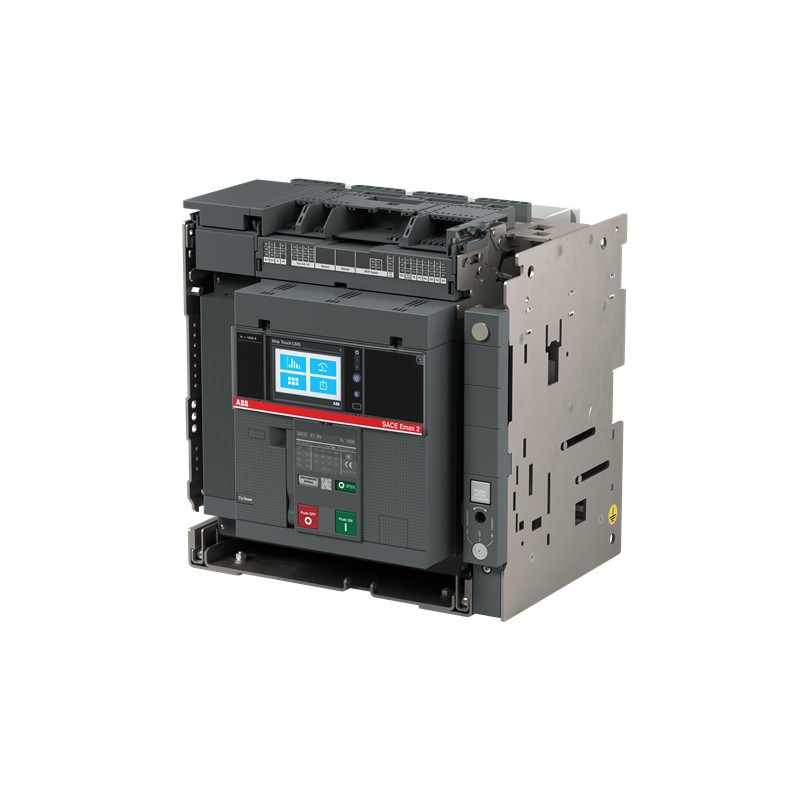

1SDA072825R1 ABB E1.2N 1250 Ekip Touch LSI 4P W MP
1SDA072825R1
ABB
E1.2N 1250 Ekip Touch LSI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 11dbcd98-3542-40ce-9d34-4a4deca75e7c Italy |
| SCIP simplificado | 962697a4-dd9d-4ac2-aa65-18e406a8921d Spain |
| aa84929e-a826-4468-b661-c9ec856d0dea Estonia | |
| 060aace2-86f4-4482-8150-363b2b1e37fd France | |
| 9e6ac0b0-c4c4-4dae-b74c-e2e08a439db4 Bulgaria | |
| 3d31d31f-ced9-48dc-93d4-dd14bf148fb3 Hungary | |
| c888b663-7051-40a9-87b7-a5b67804052d Czech Republic | |
| 873eacb5-e715-4ed8-9060-e004ac6404b1 Poland | |
| aa84929e-a826-4468-b661-c9ec856d0dea Estonia | |
| 43a17f6e-efb7-4eb9-a372-d8de04de0d02 Germany | |
| 2e79388c-da02-4b02-b5de-f3fec5a55635 Sweden | |
| 04b26a0d-eb30-4f2a-8521-5749b14d46f7 France | |
| 6dbbd01a-458f-4eb4-a608-6615eec44228 Poland | |
| fe4404bf-b214-403d-8f10-eab5c4761a46 Sweden | |
| 3e31b35d-3488-4ac9-8a56-a6d5864eb353 Greece | |
| d4c6386c-53d2-49c3-9b2e-eea03ee03e55 Belgium | |
| 962697a4-dd9d-4ac2-aa65-18e406a8921d Spain | |
| 9bc3d37f-9227-4db4-bf1d-86ec05dac2b6 Hungary | |
| 060aace2-86f4-4482-8150-363b2b1e37fd France | |
| 6a60e9eb-181f-43d0-a41e-c3d8ef74f127 Germany | |
| 8cfec2e0-406b-4b78-a4f5-309c1cbc5368 Norway | |
| 1623e3ec-8d3f-4ca0-a11b-e771d40a9073 Belgium | |
| d4c6386c-53d2-49c3-9b2e-eea03ee03e55 Belgium | |
| 2bce1a1f-d340-4a46-aa14-8c2aaf1eab9d Germany | |
| 82ce6082-5f20-4fc0-8ce1-0c9c91454cf7 Denmark | |
| 9e6ac0b0-c4c4-4dae-b74c-e2e08a439db4 Bulgaria | |
| fe4404bf-b214-403d-8f10-eab5c4761a46 Sweden | |
| 749556ed-fd65-4f75-aee1-ff0eabc10933 Finland | |
| 11feb98b-c92e-4dda-b360-b56d64a08293 Germany | |
| 1623e3ec-8d3f-4ca0-a11b-e771d40a9073 Belgium | |
| 4ca41433-eca7-476b-b592-0a7eb78d7c76 Croatia | |
| 5b6fb3de-a4c1-48e4-8740-6916dfcbf8eb Germany | |
| 2bce1a1f-d340-4a46-aa14-8c2aaf1eab9d Germany | |
| 3e31b35d-3488-4ac9-8a56-a6d5864eb353 Greece | |
| 82ce6082-5f20-4fc0-8ce1-0c9c91454cf7 Denmark | |
| 749556ed-fd65-4f75-aee1-ff0eabc10933 Finland | |
| 9bc3d37f-9227-4db4-bf1d-86ec05dac2b6 Hungary | |
| f2afbc8c-434c-4ac2-bfd9-e623e72151bb Poland | |
| 6dbbd01a-458f-4eb4-a608-6615eec44228 Poland | |
| 3d31d31f-ced9-48dc-93d4-dd14bf148fb3 Hungary | |
| 43a17f6e-efb7-4eb9-a372-d8de04de0d02 Germany | |
| 4ca41433-eca7-476b-b592-0a7eb78d7c76 Croatia | |
| 8612518a-06fe-4981-8a83-8ba11ee8432a Netherlands | |
| 2e79388c-da02-4b02-b5de-f3fec5a55635 Sweden | |
| 6a60e9eb-181f-43d0-a41e-c3d8ef74f127 Germany | |
| 8cfec2e0-406b-4b78-a4f5-309c1cbc5368 Norway | |
| 5b6fb3de-a4c1-48e4-8740-6916dfcbf8eb Germany | |
| 11feb98b-c92e-4dda-b360-b56d64a08293 Germany | |
| 04b26a0d-eb30-4f2a-8521-5749b14d46f7 France | |
| c888b663-7051-40a9-87b7-a5b67804052d Czech Republic | |
| c140860c-dbce-4368-8057-abe901e5a200 Portugal | |
| f2afbc8c-434c-4ac2-bfd9-e623e72151bb Poland | |
| 8612518a-06fe-4981-8a83-8ba11ee8432a Netherlands | |
| 873eacb5-e715-4ed8-9060-e004ac6404b1 Poland | |
| c140860c-dbce-4368-8057-abe901e5a200 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZANREHAE000A000000XX |
| EAN | 8015644766757 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644766757 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 6500 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 244 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Touch LSI 4P W MP - ABB - E1.2N1250 - 1SDA072825R1 | 96 Kbytes |
|
| E1.2N1250 1SDA072825R1 ABB E1.2N 1250 Ekip Touch LSI 4P W MP | 69 Kbytes |
|
