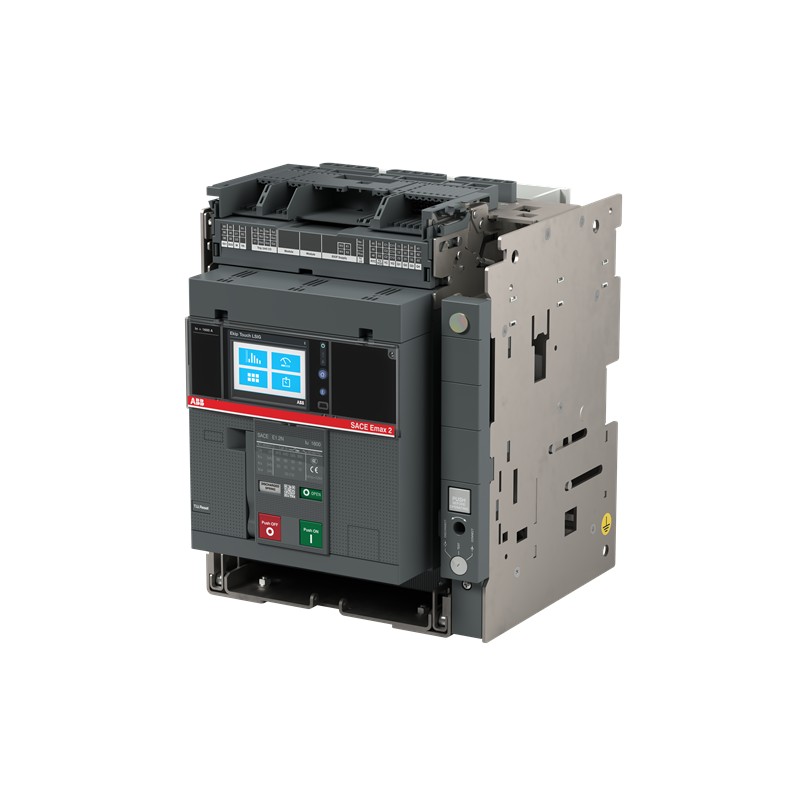

1SDA072194R1 ABB E1.2N 1250 Ekip Touch LI 3P W MP
1SDA072194R1
ABB
E1.2N 1250 Ekip Touch LI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 90829932-f9fa-479d-9fae-907b3d0af3f5 Italy |
| SCIP simplificado | 65bb56df-8585-425c-ab0f-c3799594bf71 Norway |
| b75dd9e3-3820-406e-afa4-cb3f706e8c3c Germany | |
| 51020fcc-40fd-44fe-9813-8f4c300ccbd8 Germany | |
| ba69be87-6115-4efd-90e6-212be4bbc1d3 Germany | |
| 8aea2ba7-9c24-4438-84ab-1c4534d4641d Hungary | |
| 83b69791-6d88-4f15-b8b7-64772f3ab775 Germany | |
| 05e45509-1ed3-43db-bbb6-4e113b959382 Sweden | |
| 98473819-49a5-4331-bba3-6a26c1b74ce8 Croatia | |
| a4b97dfa-9052-456d-842e-700815428860 Portugal | |
| 667b83a2-0651-406f-bcec-4be0e6852273 Poland | |
| 25cfcdb3-cb19-4615-b466-217bcbebcd7e Poland | |
| 6d892923-cff5-40b8-97fc-cbf1ae37e12e Netherlands | |
| 51020fcc-40fd-44fe-9813-8f4c300ccbd8 Germany | |
| a4b97dfa-9052-456d-842e-700815428860 Portugal | |
| f95a72df-858c-4f41-a002-af402ac9d79b Czech Republic | |
| 15b64bf6-8bfc-4e44-b7e0-5558f34cfbb2 France | |
| b8bece7b-584b-4c79-b1b7-f98b98046591 Sweden | |
| d50def89-821b-4a30-ab6e-d19aaea15d35 Finland | |
| b75dd9e3-3820-406e-afa4-cb3f706e8c3c Germany | |
| e94a8fd6-a2f5-44cc-88f8-bfe2b3be3727 Poland | |
| 25cfcdb3-cb19-4615-b466-217bcbebcd7e Poland | |
| 326cd43f-5f0e-4cf2-a843-6b21e4c97d01 Hungary | |
| d50def89-821b-4a30-ab6e-d19aaea15d35 Finland | |
| 1f6a0bde-7782-457b-930c-cc1f7167390b Denmark | |
| 257626e7-a8c7-42c5-af35-be95d4493c32 Greece | |
| 957e1ce7-d460-4107-a1e8-dd43cbaab86a Belgium | |
| 98473819-49a5-4331-bba3-6a26c1b74ce8 Croatia | |
| fbb74cf5-d315-4961-bfa0-427b894f963f Germany | |
| b8bece7b-584b-4c79-b1b7-f98b98046591 Sweden | |
| 05e45509-1ed3-43db-bbb6-4e113b959382 Sweden | |
| 15b64bf6-8bfc-4e44-b7e0-5558f34cfbb2 France | |
| e94a8fd6-a2f5-44cc-88f8-bfe2b3be3727 Poland | |
| 83b69791-6d88-4f15-b8b7-64772f3ab775 Germany | |
| 717bc21a-f2f3-4264-b7c5-c7ed028793dc Estonia | |
| 667b83a2-0651-406f-bcec-4be0e6852273 Poland | |
| 8aea2ba7-9c24-4438-84ab-1c4534d4641d Hungary | |
| f95a72df-858c-4f41-a002-af402ac9d79b Czech Republic | |
| fdd5319c-4db6-414b-906a-c19344887512 Bulgaria | |
| ba0c2b28-6be1-4a44-8eb9-0e643281bd05 Spain | |
| 717bc21a-f2f3-4264-b7c5-c7ed028793dc Estonia | |
| 257626e7-a8c7-42c5-af35-be95d4493c32 Greece | |
| 8dc61bc0-bdf6-4075-86a7-a7dc559a56aa France | |
| 6d892923-cff5-40b8-97fc-cbf1ae37e12e Netherlands | |
| 326cd43f-5f0e-4cf2-a843-6b21e4c97d01 Hungary | |
| 8dc61bc0-bdf6-4075-86a7-a7dc559a56aa France | |
| ba69be87-6115-4efd-90e6-212be4bbc1d3 Germany | |
| ba0c2b28-6be1-4a44-8eb9-0e643281bd05 Spain | |
| bbfeb42e-5149-4f58-a894-2fc3d610527b Belgium | |
| 1f6a0bde-7782-457b-930c-cc1f7167390b Denmark | |
| fdd5319c-4db6-414b-906a-c19344887512 Bulgaria | |
| fbb74cf5-d315-4961-bfa0-427b894f963f Germany | |
| 65bb56df-8585-425c-ab0f-c3799594bf71 Norway | |
| 957e1ce7-d460-4107-a1e8-dd43cbaab86a Belgium | |
| bbfeb42e-5149-4f58-a894-2fc3d610527b Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1NREHAD000A000000XX |
| EAN | 8015644760441 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644760441 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 6500 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 244 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Touch LI 3P W MP - ABB - E1.2N1250 - 1SDA072194R1 | 96 Kbytes |
|
| E1.2N1250 1SDA072194R1 ABB E1.2N 1250 Ekip Touch LI 3P W MP | 68 Kbytes |
|
