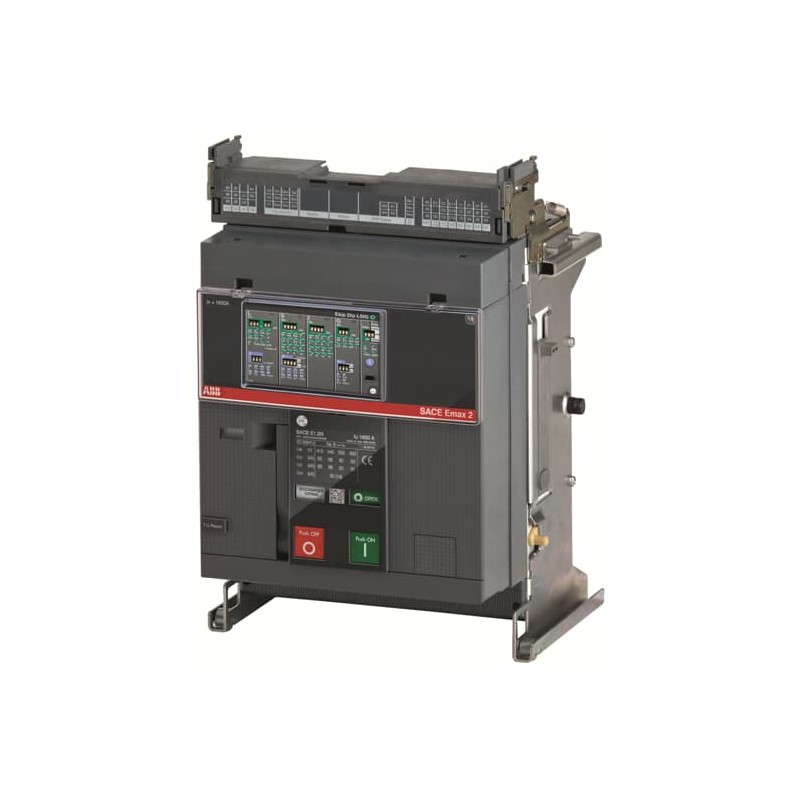

1SDA072193R1 ABB E1.2N 1250 Ekip Dip LSIG 3P W MP
1SDA072193R1
ABB
E1.2N 1250 Ekip Dip LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 2d254ce9-1bf5-48c9-b55d-0ae305ab4c68 Italy |
| SCIP simplificado | 07e6f449-9830-4007-82c9-0d4e73092edb Sweden |
| 9a9ad8d5-15b0-402d-88c3-9596ec9cb275 Denmark | |
| ca18552b-ea83-4616-bfca-5dbff0716c52 Germany | |
| 71e6e12e-f6a9-43f0-9458-1a3edae0c9a4 Norway | |
| de9a238c-f29e-49d0-829a-b1d19ba23639 Germany | |
| 195073a3-d3a2-4a74-a910-c49147c945e2 Bulgaria | |
| e8ced3f0-5c40-426d-b595-bbd7e698affd Belgium | |
| 7c8ff5ce-08f9-4b36-8762-916516cb3895 Belgium | |
| c4e105cb-43f6-422d-98e2-7bd6c43809b7 Poland | |
| 6ae915f9-c9d6-4664-aa35-597dd8b53516 Germany | |
| 8ebf46b5-0984-4a05-a173-27e6180630e8 Hungary | |
| 466be796-5d8d-4182-9c97-cc3d29bb1144 Finland | |
| 6ae915f9-c9d6-4664-aa35-597dd8b53516 Germany | |
| 9a9ad8d5-15b0-402d-88c3-9596ec9cb275 Denmark | |
| ca18552b-ea83-4616-bfca-5dbff0716c52 Germany | |
| 35471cca-7e39-4945-9945-ca51d3916237 Greece | |
| 29a3b25d-aa51-4b8d-9a9e-179fdff50d4f Poland | |
| de9a238c-f29e-49d0-829a-b1d19ba23639 Germany | |
| 466be796-5d8d-4182-9c97-cc3d29bb1144 Finland | |
| 9e4ccaf9-7667-471e-996b-72c7c370bad1 Croatia | |
| e8ced3f0-5c40-426d-b595-bbd7e698affd Belgium | |
| 047588e5-5217-440c-8eb4-1597eb00dd15 Portugal | |
| 2cdb61a8-9fdd-4769-a0c9-0a05108e732a Poland | |
| 29a3b25d-aa51-4b8d-9a9e-179fdff50d4f Poland | |
| c6d17108-137f-4fe8-a86b-e1386fc50d99 Netherlands | |
| 195073a3-d3a2-4a74-a910-c49147c945e2 Bulgaria | |
| c8e447f4-4dc8-4a3e-b333-e1b905b0f673 Germany | |
| 05bc6790-493a-48e0-9f86-2f5c9c26709f Hungary | |
| 9e4ccaf9-7667-471e-996b-72c7c370bad1 Croatia | |
| ba8854e0-88b6-46cb-8cc1-eef8216424fd Sweden | |
| 22793b9e-6133-4195-8b75-6daff46562f8 Germany | |
| 15f35f79-f2a7-479b-ac46-59708853a7aa Czech Republic | |
| 047588e5-5217-440c-8eb4-1597eb00dd15 Portugal | |
| 0c464755-5ae1-47d0-9410-485fce03396e France | |
| 71e6e12e-f6a9-43f0-9458-1a3edae0c9a4 Norway | |
| 726dfda9-f37a-4e4d-8a01-f3c5730bcc5f Spain | |
| 7c8ff5ce-08f9-4b36-8762-916516cb3895 Belgium | |
| c8e447f4-4dc8-4a3e-b333-e1b905b0f673 Germany | |
| 4b56b607-a88d-4fc4-8859-764aa267054c France | |
| 8ebf46b5-0984-4a05-a173-27e6180630e8 Hungary | |
| 1ba85dd6-8867-4906-9fcc-967b15cfb1bf Estonia | |
| c6d17108-137f-4fe8-a86b-e1386fc50d99 Netherlands | |
| 2cdb61a8-9fdd-4769-a0c9-0a05108e732a Poland | |
| 4b56b607-a88d-4fc4-8859-764aa267054c France | |
| 35471cca-7e39-4945-9945-ca51d3916237 Greece | |
| 1ba85dd6-8867-4906-9fcc-967b15cfb1bf Estonia | |
| 05bc6790-493a-48e0-9f86-2f5c9c26709f Hungary | |
| 15f35f79-f2a7-479b-ac46-59708853a7aa Czech Republic | |
| 22793b9e-6133-4195-8b75-6daff46562f8 Germany | |
| ba8854e0-88b6-46cb-8cc1-eef8216424fd Sweden | |
| c4e105cb-43f6-422d-98e2-7bd6c43809b7 Poland | |
| 0c464755-5ae1-47d0-9410-485fce03396e France | |
| 07e6f449-9830-4007-82c9-0d4e73092edb Sweden | |
| 726dfda9-f37a-4e4d-8a01-f3c5730bcc5f Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1NREHAC000A000000XX |
| EAN | 8015644760434 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644760434 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 6500 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 244 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 30 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Dip LSIG 3P W MP - ABB - E1.2N1250 - 1SDA072193R1 | 89 Kbytes |
|
| E1.2N1250 1SDA072193R1 ABB E1.2N 1250 Ekip Dip LSIG 3P W MP | 65 Kbytes |
|
