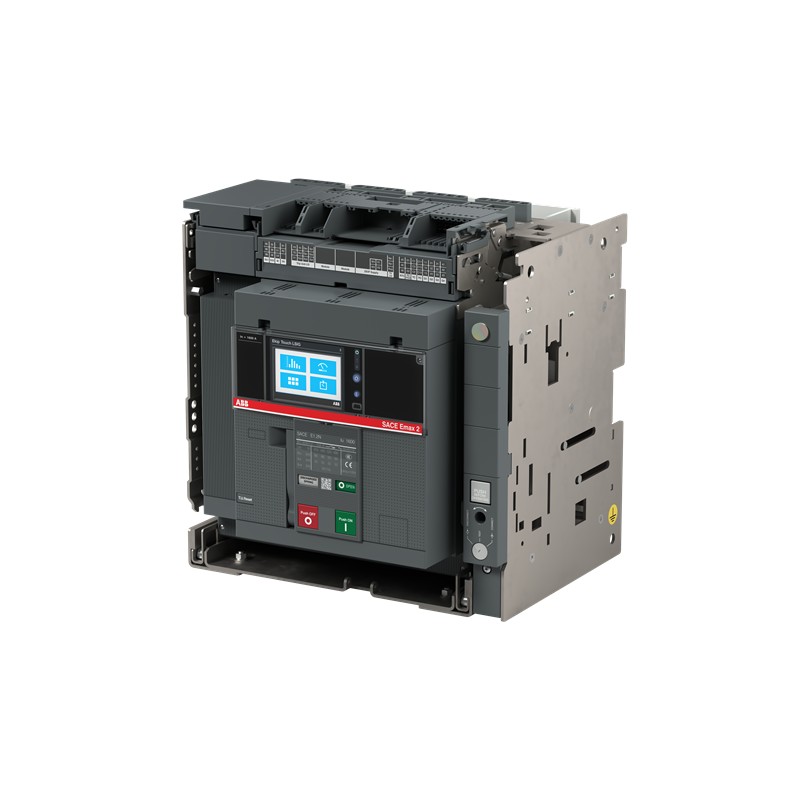

1SDA072776R1 ABB E1.2C 1000 Ekip Touch LSIG 4P W MP
1SDA072776R1
ABB
E1.2C 1000 Ekip Touch LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 7fcf8f69-cb75-4100-8716-d758778efa8e Italy |
| SCIP simplificado | 58f7c268-25a3-4d45-8bb4-9654a1d54fa3 Poland |
| c66d036d-a39c-4269-b346-c3c73610cc91 France | |
| de9ee11f-063e-45f9-ad8f-9988ad2fc78e Sweden | |
| e62a59ba-803a-463a-82e9-9c50025be7cc Germany | |
| ecdc5a6a-36ff-4878-902d-0501c22b2e89 Germany | |
| ceb4351a-ff42-4a04-b0f5-61c51acce9e4 France | |
| 1c64af81-a63d-4399-b6d1-9ef1d4b2260a Estonia | |
| 7ab78fdd-a76b-4fb0-8e38-811d08f9836d Netherlands | |
| 074d3be1-45a3-4b46-8fac-63ba333570b3 Hungary | |
| 525f4b01-2784-48fd-b1a6-c0606f143e4d Spain | |
| 7f69b333-4da3-49fa-90be-72430174c34d Sweden | |
| 1c64af81-a63d-4399-b6d1-9ef1d4b2260a Estonia | |
| cf9a4509-b157-4f1f-b471-110905ea2e3b Poland | |
| f28bdf4a-1797-414b-99c4-26247e7c5c3c Greece | |
| cf9a4509-b157-4f1f-b471-110905ea2e3b Poland | |
| 7ab78fdd-a76b-4fb0-8e38-811d08f9836d Netherlands | |
| 43ec83a8-bf3d-44f5-bbb8-a33cc25aa37a Poland | |
| 0af3af2d-1a74-4079-bf96-432fac19fbb8 Hungary | |
| 4cc2b3bd-d09e-4d08-8d70-326e782cb5cf Germany | |
| 374949ac-e0d7-4f01-ad1b-ff9ab26988bf Germany | |
| ceb4351a-ff42-4a04-b0f5-61c51acce9e4 France | |
| d8586218-e577-47f9-b2c5-4063689b44c6 Croatia | |
| 6baeb088-3ee3-4aaf-a04a-a73268511801 Belgium | |
| 374949ac-e0d7-4f01-ad1b-ff9ab26988bf Germany | |
| 370a7ed7-425a-407e-9c3e-7af4c02251d9 Denmark | |
| f28bdf4a-1797-414b-99c4-26247e7c5c3c Greece | |
| 58f7c268-25a3-4d45-8bb4-9654a1d54fa3 Poland | |
| 43ec83a8-bf3d-44f5-bbb8-a33cc25aa37a Poland | |
| 96d41e09-a1db-4e82-b228-17619e9a13d9 Belgium | |
| 6baeb088-3ee3-4aaf-a04a-a73268511801 Belgium | |
| 5b8caa45-1691-48f5-adb3-8953d12d8e05 Norway | |
| bf75a4b8-d079-48c7-a893-2807a132fb1a Bulgaria | |
| 4cc2b3bd-d09e-4d08-8d70-326e782cb5cf Germany | |
| 370a7ed7-425a-407e-9c3e-7af4c02251d9 Denmark | |
| e9f0aa03-af3f-4727-8de0-66040620476b Germany | |
| 6e1bb98a-232a-4d1a-815b-c361e4f68cd4 Czech Republic | |
| de9ee11f-063e-45f9-ad8f-9988ad2fc78e Sweden | |
| 0af3af2d-1a74-4079-bf96-432fac19fbb8 Hungary | |
| e62a59ba-803a-463a-82e9-9c50025be7cc Germany | |
| e9f0aa03-af3f-4727-8de0-66040620476b Germany | |
| 5b8caa45-1691-48f5-adb3-8953d12d8e05 Norway | |
| e71724d9-44ca-496b-940a-225d21a40a42 Portugal | |
| c66d036d-a39c-4269-b346-c3c73610cc91 France | |
| 074d3be1-45a3-4b46-8fac-63ba333570b3 Hungary | |
| bf75a4b8-d079-48c7-a893-2807a132fb1a Bulgaria | |
| ecdc5a6a-36ff-4878-902d-0501c22b2e89 Germany | |
| 6e1bb98a-232a-4d1a-815b-c361e4f68cd4 Czech Republic | |
| 7f69b333-4da3-49fa-90be-72430174c34d Sweden | |
| 34dae0bc-3955-4e0f-9737-9174323dacde Finland | |
| 96d41e09-a1db-4e82-b228-17619e9a13d9 Belgium | |
| 525f4b01-2784-48fd-b1a6-c0606f143e4d Spain | |
| 34dae0bc-3955-4e0f-9737-9174323dacde Finland | |
| d8586218-e577-47f9-b2c5-4063689b44c6 Croatia | |
| e71724d9-44ca-496b-940a-225d21a40a42 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZACQEGAF000A000000XX |
| EAN | 8015644766269 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644766269 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 156 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | C |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 50 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2C 1000 Ekip Touch LSIG 4P W MP - ABB - E1.2C1000 - 1SDA072776R1 | 96 Kbytes |
|
| E1.2C1000 1SDA072776R1 ABB E1.2C 1000 Ekip Touch LSIG 4P W MP | 69 Kbytes |
|
