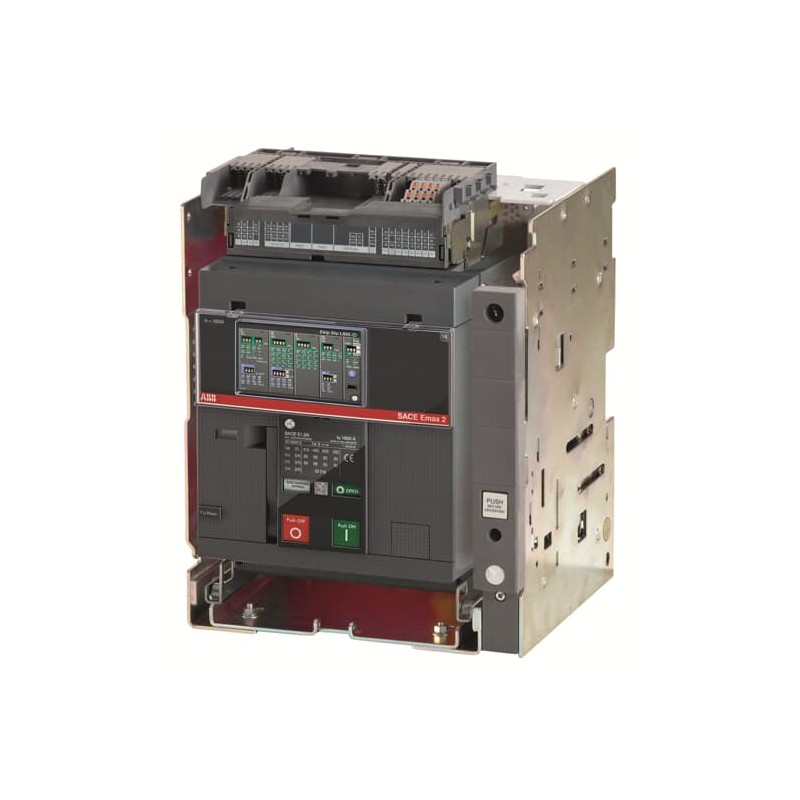

1SDA072773R1 ABB E1.2C 1000 Ekip Dip LSIG 4P W MP
1SDA072773R1
ABB
E1.2C 1000 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | da19fe38-bd73-47a9-94e0-cbca115266b3 Italy |
| SCIP simplificado | 1ef2f7a2-daba-4e37-8f82-529ab8e2ffa1 Czech Republic |
| 889c4826-7cf7-4ff6-9092-85e6ebb1be16 Greece | |
| 54f1f662-ef59-4217-b902-4270d05b3cbf Estonia | |
| 4545ee33-3531-41eb-b6c2-45b932132ca4 Poland | |
| 994ce2e7-44de-4024-960d-f21c55ba12be Hungary | |
| 54f1f662-ef59-4217-b902-4270d05b3cbf Estonia | |
| 624a8586-8d72-49e4-b7ca-d35faa275a97 Netherlands | |
| 12da94c6-c3b8-451a-b3df-2c237a8f23df Spain | |
| 135b308d-1c98-4ff6-9683-fdfbeeb03768 Germany | |
| 5566c642-d4ed-4879-8ef5-6c4fcfbce338 Sweden | |
| b3d70371-38fb-4edc-914b-11c8415f93e0 France | |
| c4346da7-3a7d-496d-bded-640e48841571 Poland | |
| 4280e7d4-9bda-48bd-8b07-ad7a739177a3 Sweden | |
| 4545ee33-3531-41eb-b6c2-45b932132ca4 Poland | |
| 27534194-36b1-40c5-9978-b885b6727718 Poland | |
| 624a8586-8d72-49e4-b7ca-d35faa275a97 Netherlands | |
| 76d60e1c-c1d4-4ff1-b452-155c7df0532d Hungary | |
| 1d29ffb6-e7ef-4ab8-b565-d38ca916af8c France | |
| 1bac2fc6-4a98-48d6-a602-b7f18ada2f80 Germany | |
| c4346da7-3a7d-496d-bded-640e48841571 Poland | |
| 2724edee-ea54-4b48-a617-5c348ac4eb73 Germany | |
| 4280e7d4-9bda-48bd-8b07-ad7a739177a3 Sweden | |
| 5ec9a61a-ade5-4613-ac9c-c134505c33a7 Finland | |
| 981f5e42-386e-48fc-b1e8-1368b051b7cf Croatia | |
| 0352c4f4-ef20-4460-92d8-1023c2d55b75 Belgium | |
| 27534194-36b1-40c5-9978-b885b6727718 Poland | |
| 1c649683-e461-4b86-8c02-5fa512df6111 Denmark | |
| 1bac2fc6-4a98-48d6-a602-b7f18ada2f80 Germany | |
| 4b55dfc8-4677-4b9f-8e25-ba6e1a1831ee Germany | |
| 889c4826-7cf7-4ff6-9092-85e6ebb1be16 Greece | |
| 30e8e42f-ffca-4cee-8f04-3c524f6e2fea Norway | |
| 1c649683-e461-4b86-8c02-5fa512df6111 Denmark | |
| 4b55dfc8-4677-4b9f-8e25-ba6e1a1831ee Germany | |
| 2724edee-ea54-4b48-a617-5c348ac4eb73 Germany | |
| 0311427c-7c2f-4090-901c-456b8259ae0d Bulgaria | |
| 0352c4f4-ef20-4460-92d8-1023c2d55b75 Belgium | |
| c70488e9-be99-4d71-8756-fa7aa59e785b Belgium | |
| 30e8e42f-ffca-4cee-8f04-3c524f6e2fea Norway | |
| 05832c3c-3c4d-4082-9ea4-df46a2d98e66 Germany | |
| 1d29ffb6-e7ef-4ab8-b565-d38ca916af8c France | |
| 994ce2e7-44de-4024-960d-f21c55ba12be Hungary | |
| c70488e9-be99-4d71-8756-fa7aa59e785b Belgium | |
| 12da94c6-c3b8-451a-b3df-2c237a8f23df Spain | |
| 5566c642-d4ed-4879-8ef5-6c4fcfbce338 Sweden | |
| 981f5e42-386e-48fc-b1e8-1368b051b7cf Croatia | |
| b3d70371-38fb-4edc-914b-11c8415f93e0 France | |
| 1e3b2d3c-a162-4543-a4d7-738411336ad6 Portugal | |
| 5ec9a61a-ade5-4613-ac9c-c134505c33a7 Finland | |
| 1ef2f7a2-daba-4e37-8f82-529ab8e2ffa1 Czech Republic | |
| 0311427c-7c2f-4090-901c-456b8259ae0d Bulgaria | |
| 05832c3c-3c4d-4082-9ea4-df46a2d98e66 Germany | |
| 76d60e1c-c1d4-4ff1-b452-155c7df0532d Hungary | |
| 135b308d-1c98-4ff6-9683-fdfbeeb03768 Germany | |
| 1e3b2d3c-a162-4543-a4d7-738411336ad6 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZACQEGAC000A000000XX |
| EAN | 8015644766238 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644766238 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 156 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | C |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 50 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2C 1000 Ekip Dip LSIG 4P W MP - ABB - E1.2C1000 - 1SDA072773R1 | 96 Kbytes |
|
| E1.2C1000 1SDA072773R1 ABB E1.2C 1000 Ekip Dip LSIG 4P W MP | 69 Kbytes |
|
