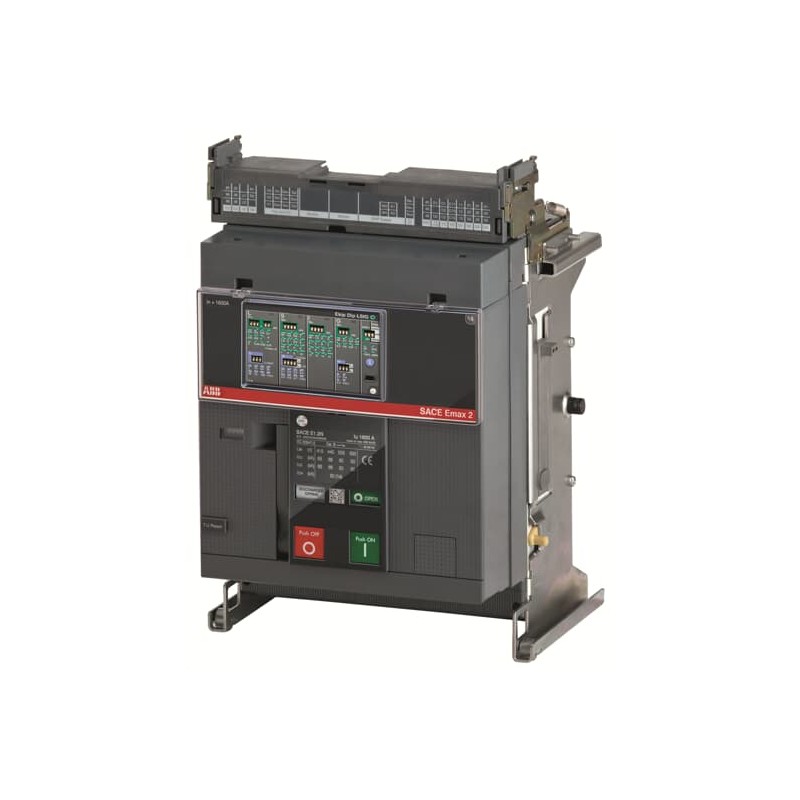

1SDA072142R1 ABB E1.2C 1000 Ekip Dip LSI 3P W MP
1SDA072142R1
ABB
E1.2C 1000 Ekip Dip LSI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | a3207ab2-28a7-4866-9b92-886fed3e1d9d Italy |
| SCIP simplificado | aa1e33ad-89ae-4031-8c70-228b53ab4131 Spain |
| bc06a13f-20dd-4064-bd30-a72c2245b502 Estonia | |
| 952c8085-6550-4ff6-b037-fa087a42631b Netherlands | |
| 0934b1fe-5414-403b-a4c6-f8789d02b496 Hungary | |
| 3df4ab09-2e35-4819-b05d-8284985d590b Greece | |
| 6e41b0b8-6b69-4a16-8284-f60b3d481110 Poland | |
| 806b9080-cd69-4f76-9509-0f05d6f396d3 Sweden | |
| cd200950-7312-46aa-820f-0132def6015f Germany | |
| cf9a61de-31e5-4a2a-8631-fb756c94d5de Germany | |
| 10530daa-cbcf-40e6-831f-9e7a8b039c20 France | |
| 9e336fa8-00bf-45fe-933c-7ba75d6946ba France | |
| b8b8655f-8b00-404c-897a-fe5273ce8820 Sweden | |
| 0af915a5-cbcf-421e-ab26-5cdba9975dd2 Poland | |
| 4e949a95-1f14-4042-95ba-da2f80a6c6c5 Portugal | |
| 0934b1fe-5414-403b-a4c6-f8789d02b496 Hungary | |
| 08f0918a-2d8d-4a7d-b215-db9c56336efe Belgium | |
| aa1e33ad-89ae-4031-8c70-228b53ab4131 Spain | |
| b8b8655f-8b00-404c-897a-fe5273ce8820 Sweden | |
| 90dacdac-9590-408e-a90b-670d96c3a597 Germany | |
| 855fcb50-4ebd-43aa-8706-1064289ead28 Denmark | |
| eb924160-6cbc-41d2-9e07-a9c47663a1f6 Germany | |
| 0e3cc9a5-cca2-454e-8bd8-b51e4a947ccd Bulgaria | |
| 89707c20-add8-4e52-bba1-c24edf43e6c7 Norway | |
| 10530daa-cbcf-40e6-831f-9e7a8b039c20 France | |
| eb924160-6cbc-41d2-9e07-a9c47663a1f6 Germany | |
| daf6f7d4-3380-4436-be8f-6a699ea8c227 Belgium | |
| d1677c04-085b-44b5-a090-d59164834ed0 Finland | |
| f70b38df-913c-4587-911b-33ac861202b2 Croatia | |
| 0af915a5-cbcf-421e-ab26-5cdba9975dd2 Poland | |
| e3a2df8c-4f4d-4df9-a40d-4a7b2252b248 Poland | |
| c41db2a6-421f-46d6-a4e2-4ac271bd9929 Germany | |
| 5d76c788-d486-4c54-9dc3-60a1d92df86b Hungary | |
| 4e949a95-1f14-4042-95ba-da2f80a6c6c5 Portugal | |
| d1677c04-085b-44b5-a090-d59164834ed0 Finland | |
| f70b38df-913c-4587-911b-33ac861202b2 Croatia | |
| 1334f757-79d9-4f90-8738-51f9d3b51220 Czech Republic | |
| 9e336fa8-00bf-45fe-933c-7ba75d6946ba France | |
| 3df4ab09-2e35-4819-b05d-8284985d590b Greece | |
| 855fcb50-4ebd-43aa-8706-1064289ead28 Denmark | |
| bc06a13f-20dd-4064-bd30-a72c2245b502 Estonia | |
| c41db2a6-421f-46d6-a4e2-4ac271bd9929 Germany | |
| 90dacdac-9590-408e-a90b-670d96c3a597 Germany | |
| 89707c20-add8-4e52-bba1-c24edf43e6c7 Norway | |
| 1334f757-79d9-4f90-8738-51f9d3b51220 Czech Republic | |
| 0e3cc9a5-cca2-454e-8bd8-b51e4a947ccd Bulgaria | |
| cf9a61de-31e5-4a2a-8631-fb756c94d5de Germany | |
| cd200950-7312-46aa-820f-0132def6015f Germany | |
| 5d76c788-d486-4c54-9dc3-60a1d92df86b Hungary | |
| 806b9080-cd69-4f76-9509-0f05d6f396d3 Sweden | |
| e3a2df8c-4f4d-4df9-a40d-4a7b2252b248 Poland | |
| 6e41b0b8-6b69-4a16-8284-f60b3d481110 Poland | |
| 952c8085-6550-4ff6-b037-fa087a42631b Netherlands | |
| daf6f7d4-3380-4436-be8f-6a699ea8c227 Belgium | |
| 08f0918a-2d8d-4a7d-b215-db9c56336efe Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1CQEGAB000A000000XX |
| EAN | 8015644759926 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644759926 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 156 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Dip LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | C |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 50 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2C 1000 Ekip Dip LSI 3P W MP - ABB - E1.2C1000 - 1SDA072142R1 | 89 Kbytes |
|
| E1.2C1000 1SDA072142R1 ABB E1.2C 1000 Ekip Dip LSI 3P W MP | 65 Kbytes |
|
