ABBBastidor "Megamax-Emax"E1.21SDA073480R1 ABB E1.2B/MS 1000 3P W MP

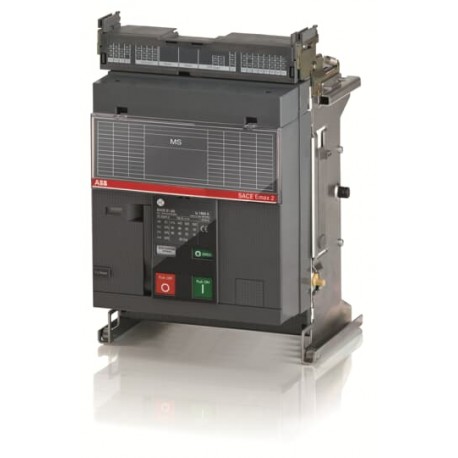

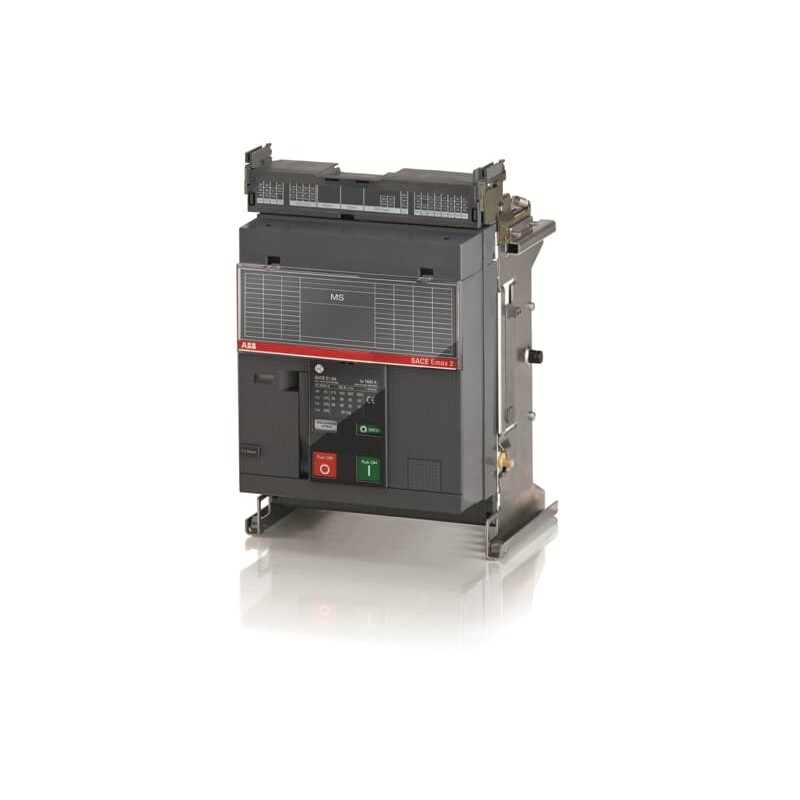

ABB 1SDA073480R1 1SDA073480R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073480R1 ABB E1.2B/MS 1000 3P W MP

Referencia: 1SDA073480R1

Fabricante: ABB

Descripción:

E1.2B/MS 1000 3P W MP
E1.2B/MS 1000 3p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E1.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 2.216,84 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2360
Declaración Ambiental de Producto - EPD9AKK108468A1900
9AKK108468A3028
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIPca87cf7f-6650-48eb-bfa5-bbaa15cfdf37 Italy
SCIP simplificado49fddd07-c01f-4228-a65f-8a221140352e France
a0c86857-df27-4849-9bf7-91c378dac961 Germany
70616eb3-dc48-43cb-b381-70a943814b71 Spain
eefffd9e-5d96-4040-99bf-badb790e3316 Belgium
121b4a84-23df-4f9a-a238-07b19512d9d1 Hungary
f520521b-a34c-4dad-85a0-856cff3b4715 Germany
cb543be2-3550-40ef-bc28-32855beb954a Denmark
0b6cc110-9383-4e37-addc-2eadc2cd2344 Sweden
6fb5a2c1-89ef-4cd1-98d4-5e4a0855c827 Germany
d1f6541d-2d12-41c2-805e-f3a48622c8e5 France
ac5ed823-b770-4e24-b254-75add0c1474e Croatia
86bd60fd-6628-4a69-a80e-a3b2fcc98ec7 Germany
baab19aa-3a72-49f7-a5bc-fa3f76cc27ea Poland
d1b6fe72-257a-4f30-be37-f8423b016e95 Belgium
898e3cb4-c7cf-4468-97fe-1e1d4b313416 Estonia
96608bd6-923f-462a-83f6-f5020f93a872 Greece
05b26cff-b767-4c0e-9f79-cd0d7beb9bc6 Hungary
0c6ed887-9da8-4b6f-ae14-5637ebe18071 Finland
9cfdc1eb-1957-45c6-bca2-c99d50fa9f33 Sweden
10bd1eaa-aebd-4d5e-a7ac-d264812841ec Poland
fc363b47-72b8-4ef8-b913-58029e82b2a9 Poland
8b757840-eb10-410c-a53a-e59fd725dd48 Bulgaria
ea0158f7-59fa-43f9-a9b6-88352066dcf6 Netherlands
098b3e86-3131-42f1-ba45-d04e0510354b Norway
dfbf4bf3-4460-499e-9c14-5690d2121ad3 Czech Republic
abd27e86-534f-4047-a5b8-ed52170d79db Portugal
2669e31f-9178-40a5-aff9-ab8c00f93880 Germany
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZ1BQ00A00000000000XX
EAN8015644773304
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product278 mm
Alto del producto363.5 mm
Largo del product271 mm
Peso del product18 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho270 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo330 mm
Embalaje Nivel 1 Peso20 kg
Embalaje Nivel 1 EAN8015644773304
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
VersiónW
Dibujo dimensional CAD1SDH001252R0024
Técnica
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 8000 cycle
Ue = 500 ... 690 V 6500 cycle
30 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Número de polos3P
Pérdida de potencia156 W
Corriente nominal (In)1000 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 42 kA
durante 3 s 24 kA
Corriente nominal ininterrumpida (Iu)1000 A
Tensión nominal (Ur)690 V
Nivel de rendimiento de cortocircuitoB
NormasIEC
SubtipoE1.2
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5546
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH000999R0103
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH000999R0005
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073480R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor1000 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor1000 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor1000 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor42 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros

DATASHEET - PDF

Título
Tamaño
Tipo
E1.2B/MS 1000 3P W MP - ABB - E1.2B/MS1000 - 1SDA073480R1
92 Kbytes
E1.2B/MS1000 1SDA073480R1 ABB E1.2B/MS 1000 3P W MP
65 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
