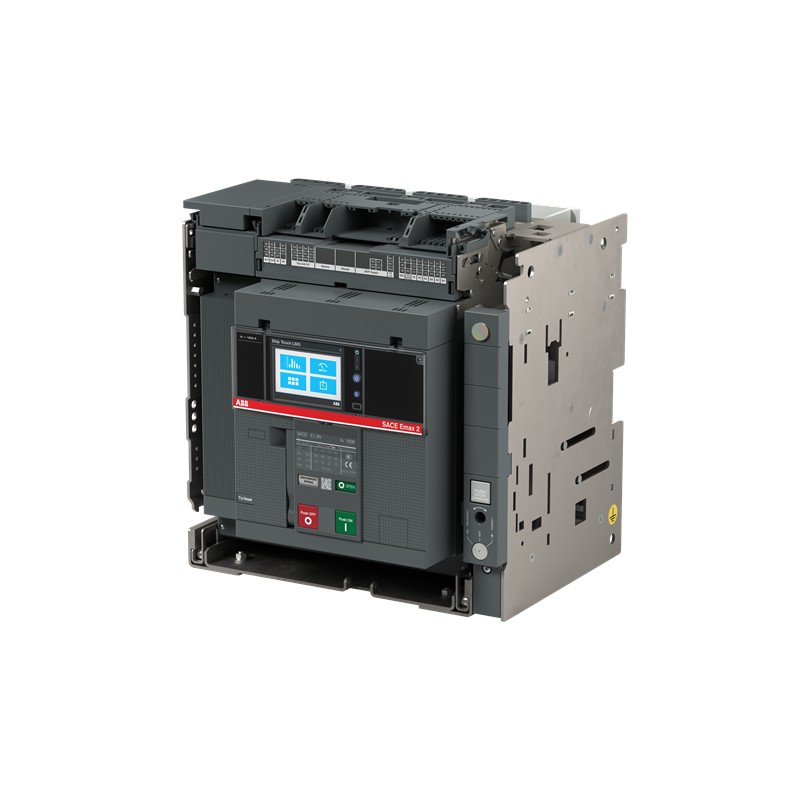

1SDA072726R1 ABB E1.2B 800 Ekip Touch LSIG 4P W MP
Referencia: 1SDA072726R1
Fabricante: ABB
Descripción:
E1.2B 800 Ekip Touch LSIG 4P W MP
E1.2B 800 Ekip Touch LSIG 4p WMP
Categorías:
- Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
- ABB > Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | ad8827a8-65ac-4fc9-8abd-52a35969e960 Italy |
| SCIP simplificado | 920553c9-9c49-44f1-b6ff-8c7b5c357260 Germany |
| dd0b222d-6d91-4314-bdfa-e87f42cd2731 Portugal | |
| 58fb8374-f6f1-43de-b6c6-8aca9ad5593b Hungary | |
| 38aca2b6-5b2e-4fb1-8b34-2eaf71602620 Spain | |
| c9aaeb69-878a-4eb2-b2a8-b3c3092ab08f Belgium | |
| 7520c787-acd2-4869-b31b-dc8e59aa0134 France | |
| 6c065965-0a28-492f-b489-1320259c906e Hungary | |
| 1ffb08b3-1607-4826-9994-30b113a64a56 Norway | |
| a95b3879-eeaf-4a42-895f-25c4fba5a2e0 Poland | |
| 9ac0b07f-e114-40a4-b7bb-302e7711dd0a France | |
| 136b4340-67eb-4ce2-b329-b463bf555142 Croatia | |
| 0be7ac45-0dad-4296-8055-2e71cf5855ae Germany | |
| 91e45e53-2c21-4220-b185-7710bb163403 Greece | |
| b5e48a8b-003e-439d-8b63-aa70f28dde2b Finland | |
| 9c8bb218-6626-4a74-ba68-275d9e70d843 Netherlands | |
| 1ccce0f3-055b-4e23-bc53-80e2a6b62f88 Estonia | |
| 67c743df-7c24-4ab3-ad58-39207ea7e0d7 Denmark | |
| d2a1644a-6cce-426d-8c61-6ed7d618c5ce Germany | |
| 4bce6114-9de2-471d-8510-98d6377ea418 Germany | |
| b5c26fe7-55e3-44e2-ac22-9f9e3d83a3bd Belgium | |
| 1dcd7a7e-b9f4-444b-ae7a-30aca83fc08a Germany | |
| 525807b7-154e-4cbd-8f31-72e53e2435f4 Sweden | |
| 42255610-196c-4e63-942b-fbd35a2c2448 Sweden | |
| e54f5930-eac1-4e26-acbe-ea627bf1b682 Bulgaria | |
| 66ea3c79-7d75-4762-b494-16e13d55f5d6 Poland | |
| 33ef460a-37c1-461f-bb3f-1c8f8151744b Poland | |
| 5d9da458-5901-4a51-8b1b-c4a4462b811d Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZABPEFAF000A000000XX |
| EAN | 8015644765767 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644765767 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 100 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
ETIM for 1SDA072726R1 Interruptores de baja tensión (EC000228)
Característica
Valor
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor800 A
CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaCorriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048)
Valor42 kA
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor320.0 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor480.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor1200.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
