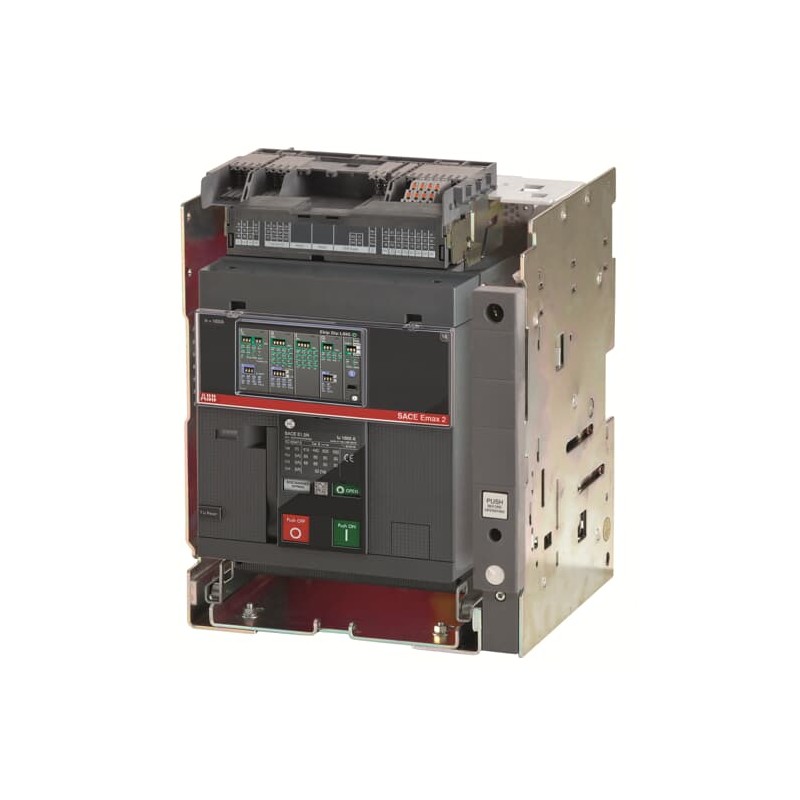

1SDA072723R1 ABB E1.2B 800 Ekip Dip LSIG 4P W MP
1SDA072723R1
ABB
E1.2B 800 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 1190a05d-2e32-4c58-a0cf-07cd57c7c5f3 Italy |
| SCIP simplificado | a17f2ab6-bd2f-4e18-afbd-125726d8f3fb Hungary |
| 22c63861-a436-4346-94d9-f5c793d8fe79 Croatia | |
| 3a99f752-4722-4563-aa29-2a6fbb7155ce Sweden | |
| ce5ac3df-6464-46ba-94aa-c6004b837f9c Finland | |
| d7430ce7-c61c-462d-9cf3-fa8c6f7c5e9e Portugal | |
| e94ed030-47ad-4b1f-a401-71eb63c496ad Czech Republic | |
| 35554d57-0cbb-4d2b-9f0b-6c49a64caba2 France | |
| 276a7f8c-327a-40f4-a84a-cc3f27c3f414 Germany | |
| 2cdcbe0b-f6bb-4a83-bd37-e2a937a1ce42 Germany | |
| 08049d08-7df2-4ac2-b78a-d4ddbbd1e2e4 Germany | |
| 4370d45c-9401-4088-8927-2906edc4a75b Norway | |
| 6f6056a2-95cc-40c5-9dad-1d2986488264 Germany | |
| 9daefd1c-13ac-4531-ac84-5e30c6303801 Germany | |
| a17f2ab6-bd2f-4e18-afbd-125726d8f3fb Hungary | |
| e94ed030-47ad-4b1f-a401-71eb63c496ad Czech Republic | |
| dc7358cc-a0ca-4287-a90c-80bbf24ddb4f Netherlands | |
| 58a55720-817a-4838-8c5b-e5974ffd7b72 Belgium | |
| c4b87eea-4bca-4fba-b502-a8f466d07a19 Poland | |
| 00956274-06e7-4ab6-8be9-1464fe5852d8 Poland | |
| 58a55720-817a-4838-8c5b-e5974ffd7b72 Belgium | |
| b38d45e0-7e2d-4cf8-8548-fdd01ad73190 Spain | |
| 79ec7160-6306-47ec-ac5b-ce849bfa2b7d France | |
| 02f119a2-f1f3-462c-8e90-e930e71d38a8 Hungary | |
| d7430ce7-c61c-462d-9cf3-fa8c6f7c5e9e Portugal | |
| a886bac5-38d3-404a-abfe-6dfd5986a0f9 Estonia | |
| b38d45e0-7e2d-4cf8-8548-fdd01ad73190 Spain | |
| 02f119a2-f1f3-462c-8e90-e930e71d38a8 Hungary | |
| dc7358cc-a0ca-4287-a90c-80bbf24ddb4f Netherlands | |
| a886bac5-38d3-404a-abfe-6dfd5986a0f9 Estonia | |
| ebb28793-0cf1-4560-b402-a468a0f52617 Greece | |
| 79ec7160-6306-47ec-ac5b-ce849bfa2b7d France | |
| 00956274-06e7-4ab6-8be9-1464fe5852d8 Poland | |
| 4c9fc888-fd62-4168-939a-61c2de6c0c1e Sweden | |
| f1d13600-6dc4-4105-9862-77b6992071cb Poland | |
| 3a99f752-4722-4563-aa29-2a6fbb7155ce Sweden | |
| 35554d57-0cbb-4d2b-9f0b-6c49a64caba2 France | |
| 6f6056a2-95cc-40c5-9dad-1d2986488264 Germany | |
| 9daefd1c-13ac-4531-ac84-5e30c6303801 Germany | |
| c4b87eea-4bca-4fba-b502-a8f466d07a19 Poland | |
| 276a7f8c-327a-40f4-a84a-cc3f27c3f414 Germany | |
| f1d13600-6dc4-4105-9862-77b6992071cb Poland | |
| ebb28793-0cf1-4560-b402-a468a0f52617 Greece | |
| 446ec8af-741c-4439-87c3-6fe7e55b218d Denmark | |
| 22c63861-a436-4346-94d9-f5c793d8fe79 Croatia | |
| 38930de3-0fda-4d49-a6fc-08d3954781a7 Belgium | |
| 21cc4221-7b0d-4dae-800f-ec734b0a34ee Bulgaria | |
| 38930de3-0fda-4d49-a6fc-08d3954781a7 Belgium | |
| 4370d45c-9401-4088-8927-2906edc4a75b Norway | |
| 2cdcbe0b-f6bb-4a83-bd37-e2a937a1ce42 Germany | |
| 21cc4221-7b0d-4dae-800f-ec734b0a34ee Bulgaria | |
| 446ec8af-741c-4439-87c3-6fe7e55b218d Denmark | |
| 08049d08-7df2-4ac2-b78a-d4ddbbd1e2e4 Germany | |
| 4c9fc888-fd62-4168-939a-61c2de6c0c1e Sweden | |
| ce5ac3df-6464-46ba-94aa-c6004b837f9c Finland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZABPEFAC000A000000XX |
| EAN | 8015644765736 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644765736 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 100 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 42 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 480.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
