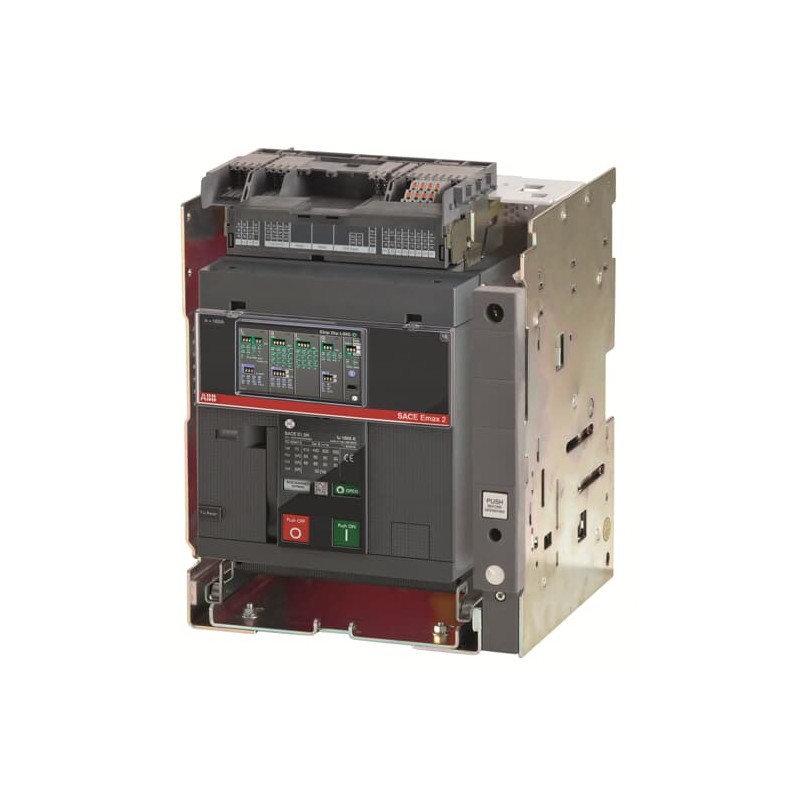

1SDA072722R1 ABB E1.2B 800 Ekip Dip LSI 4P W MP
1SDA072722R1
ABB
E1.2B 800 Ekip Dip LSI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | f7c79861-0df6-4725-9ffa-d78e8d7eed03 Italy |
| SCIP simplificado | e5f53bf3-0805-40a7-ab76-42be4b246705 Germany |
| a6d41516-e966-4682-aa3a-67c7a0aa70e1 Norway | |
| 44bacbd4-b0a4-4d56-b3f3-f12efb54b6bc Germany | |
| ae0ff947-c65e-4ae2-be16-da2cda707efa Germany | |
| de64c4d2-25cd-4117-b773-9b0ef6656fd6 France | |
| 52bda0d1-a3a8-4976-8931-e19181cc58f3 Hungary | |
| 0b02a5ec-0f24-487c-a3e4-2aeb8fd7d707 Croatia | |
| aac7f154-33c1-485f-8847-da9252f67e29 Czech Republic | |
| a1d257ac-5880-4e28-8d5d-430c9e5fdf82 Portugal | |
| 23afedc2-f9de-4fbb-8db3-243bd7d3acdd Finland | |
| 52bda0d1-a3a8-4976-8931-e19181cc58f3 Hungary | |
| 0f980cf2-c656-4871-bdee-515052e132c2 Germany | |
| 23dcd3fe-b58a-4e10-b9b2-c7579153f63c Sweden | |
| af8c4df0-514c-4955-b467-765a2fd4b5c4 Germany | |
| aac7f154-33c1-485f-8847-da9252f67e29 Czech Republic | |
| dfa3fda4-f913-48ce-a738-4442b3a7e323 Belgium | |
| 88da8a1e-6f28-48a1-b55f-b4a995c0b6f2 Poland | |
| 1c7122b9-4264-425b-bf72-a9218abdd8da Netherlands | |
| 31788190-5f5a-46d4-a5a7-43dc74a12061 Poland | |
| 2ef1191b-db37-4aed-982a-f3e309ebf4c8 Belgium | |
| 95905249-89e6-4bcb-bdf2-817a26983635 Hungary | |
| dfa3fda4-f913-48ce-a738-4442b3a7e323 Belgium | |
| aa322d30-935a-475a-89a7-94d7584f87b9 Spain | |
| a1d257ac-5880-4e28-8d5d-430c9e5fdf82 Portugal | |
| 1c7122b9-4264-425b-bf72-a9218abdd8da Netherlands | |
| 95905249-89e6-4bcb-bdf2-817a26983635 Hungary | |
| f9d15e6f-fffd-4242-b14b-0fd25a234012 Estonia | |
| aa322d30-935a-475a-89a7-94d7584f87b9 Spain | |
| f9d15e6f-fffd-4242-b14b-0fd25a234012 Estonia | |
| 31788190-5f5a-46d4-a5a7-43dc74a12061 Poland | |
| 328e49e3-346e-4899-a061-bf2fc55ad80a France | |
| 954e6e79-af44-4c08-af91-6418c52625bb Greece | |
| 0f980cf2-c656-4871-bdee-515052e132c2 Germany | |
| af8c4df0-514c-4955-b467-765a2fd4b5c4 Germany | |
| 328e49e3-346e-4899-a061-bf2fc55ad80a France | |
| d1c0b7ee-7962-4a63-9351-f5facc1334ed Poland | |
| ffe9fa06-80b1-475b-b737-1fb63ff465c5 Sweden | |
| 23dcd3fe-b58a-4e10-b9b2-c7579153f63c Sweden | |
| de64c4d2-25cd-4117-b773-9b0ef6656fd6 France | |
| 7ce9606b-95a5-414b-8e10-40baf7403c63 Bulgaria | |
| 2ef1191b-db37-4aed-982a-f3e309ebf4c8 Belgium | |
| 88da8a1e-6f28-48a1-b55f-b4a995c0b6f2 Poland | |
| 44bacbd4-b0a4-4d56-b3f3-f12efb54b6bc Germany | |
| d1c0b7ee-7962-4a63-9351-f5facc1334ed Poland | |
| 954e6e79-af44-4c08-af91-6418c52625bb Greece | |
| b2c2098a-2e0a-465d-b5c2-7db0a8739d31 Denmark | |
| 23afedc2-f9de-4fbb-8db3-243bd7d3acdd Finland | |
| 0b02a5ec-0f24-487c-a3e4-2aeb8fd7d707 Croatia | |
| e5f53bf3-0805-40a7-ab76-42be4b246705 Germany | |
| ffe9fa06-80b1-475b-b737-1fb63ff465c5 Sweden | |
| 7ce9606b-95a5-414b-8e10-40baf7403c63 Bulgaria | |
| b2c2098a-2e0a-465d-b5c2-7db0a8739d31 Denmark | |
| ae0ff947-c65e-4ae2-be16-da2cda707efa Germany | |
| a6d41516-e966-4682-aa3a-67c7a0aa70e1 Norway | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZABPEFAB000A000000XX |
| EAN | 8015644765729 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 348 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 20 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 350 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 23 kg |
| Embalaje Nivel 1 EAN | 8015644765729 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0065 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 100 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Dip LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 42 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 480.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2B 800 Ekip Dip LSI 4P W MP - ABB - E1.2B800 - 1SDA072722R1 | 95 Kbytes |
|
| E1.2B800 1SDA072722R1 ABB E1.2B 800 Ekip Dip LSI 4P W MP | 69 Kbytes |
|
