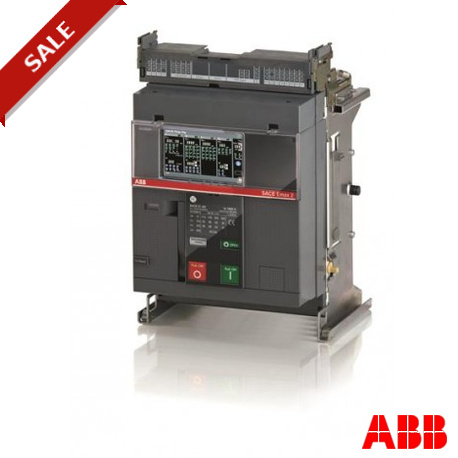

1SDA072171R1 ABB E1.2B 1250 Ekip Dip LI 3P W MP
1SDA072171R1
ABB
E1.2B 1250 Ekip Dip LI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 2bee3ec7-c989-4dc8-80c8-96ab0db027ad Italy |
| SCIP simplificado | 2c746bc2-7d2b-4d59-af8d-8fc6b52b2b4e Poland |
| 5e542c73-3ce3-4796-a0ce-d9f55df6bb9e Sweden | |
| d15a9308-c6d3-4478-9764-1e0fe5645b20 France | |
| 0cf35209-7460-4b61-8d27-43216107b80c France | |
| c11f59b4-18d6-4631-9287-acf559c7c813 Germany | |
| 58157a7d-3a78-4859-ae3e-af78a96903b7 Hungary | |
| 58157a7d-3a78-4859-ae3e-af78a96903b7 Hungary | |
| 669d8465-cdc9-46c5-becc-64d509cae21e Estonia | |
| dfcde86e-660b-486a-8d19-ef81082adda8 Netherlands | |
| 45fc0917-1074-42f2-9dac-2a41dd735280 Spain | |
| 851a918c-d425-4110-bc71-34743dfcabf5 Greece | |
| 851a918c-d425-4110-bc71-34743dfcabf5 Greece | |
| 0cf35209-7460-4b61-8d27-43216107b80c France | |
| 8c0d0d7c-6282-40a0-a511-35754b9a16b7 Sweden | |
| 669d8465-cdc9-46c5-becc-64d509cae21e Estonia | |
| 412a286d-129b-43bc-842c-21e31a44e724 Portugal | |
| 3648d075-bcdb-458a-b20b-e07a36f121a0 Poland | |
| cdd08f37-a605-4a27-b23c-597a138b65e1 Belgium | |
| f922ffc5-7f78-486b-8c1a-a49384be98f7 Belgium | |
| 21ab8eab-69db-4404-9fd5-533e0286f592 Poland | |
| dfcde86e-660b-486a-8d19-ef81082adda8 Netherlands | |
| fc8c3dae-7567-4763-8fcf-508f5dbe02b4 Croatia | |
| 1ae6d7c1-e98a-48df-84e4-da9e5c053e0f Denmark | |
| a45849e7-892e-4b4e-9b03-37d501ff5448 Germany | |
| 84e3e4b8-6c23-4d70-a7ac-88a12bc96ac5 Norway | |
| 84e3e4b8-6c23-4d70-a7ac-88a12bc96ac5 Norway | |
| 3648d075-bcdb-458a-b20b-e07a36f121a0 Poland | |
| fc8c3dae-7567-4763-8fcf-508f5dbe02b4 Croatia | |
| f922ffc5-7f78-486b-8c1a-a49384be98f7 Belgium | |
| 8d8b0261-4e9a-483d-9c08-fbad7cbc7344 Germany | |
| bf2e1ac7-9e97-40fc-992b-d4c0166040bc Germany | |
| 2c746bc2-7d2b-4d59-af8d-8fc6b52b2b4e Poland | |
| a45849e7-892e-4b4e-9b03-37d501ff5448 Germany | |
| 21ab8eab-69db-4404-9fd5-533e0286f592 Poland | |
| 35c0e482-e1ef-4402-bec8-387c6a65f8f8 Germany | |
| 8c0d0d7c-6282-40a0-a511-35754b9a16b7 Sweden | |
| 4b732c55-ff30-4fa1-bd82-de88bbbc9d84 Finland | |
| bf2e1ac7-9e97-40fc-992b-d4c0166040bc Germany | |
| 1ae6d7c1-e98a-48df-84e4-da9e5c053e0f Denmark | |
| 45fc0917-1074-42f2-9dac-2a41dd735280 Spain | |
| cdd08f37-a605-4a27-b23c-597a138b65e1 Belgium | |
| c11f59b4-18d6-4631-9287-acf559c7c813 Germany | |
| 6b0a895a-317f-4616-85f4-db71ad9dcd72 Hungary | |
| 6b0a895a-317f-4616-85f4-db71ad9dcd72 Hungary | |
| 4b732c55-ff30-4fa1-bd82-de88bbbc9d84 Finland | |
| 9368b068-d2f5-4195-88e1-5c1005b91637 Czech Republic | |
| d15a9308-c6d3-4478-9764-1e0fe5645b20 France | |
| 412a286d-129b-43bc-842c-21e31a44e724 Portugal | |
| 35c0e482-e1ef-4402-bec8-387c6a65f8f8 Germany | |
| db74e2de-185f-4eda-a34e-be7d157cedb5 Bulgaria | |
| 8d8b0261-4e9a-483d-9c08-fbad7cbc7344 Germany | |
| 9368b068-d2f5-4195-88e1-5c1005b91637 Czech Republic | |
| db74e2de-185f-4eda-a34e-be7d157cedb5 Bulgaria | |
| 5e542c73-3ce3-4796-a0ce-d9f55df6bb9e Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1BREHAA000A000000XX |
| EAN | 8015644760212 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644760212 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Capacidad de conexión | 1000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 6500 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 244 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 42 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2B 1250 Ekip Dip LI 3P W MP - ABB - E1.2B1250 - 1SDA072171R1 | 89 Kbytes |
|
| E1.2B1250 1SDA072171R1 ABB E1.2B 1250 Ekip Dip LI 3P W MP | 65 Kbytes |
|
