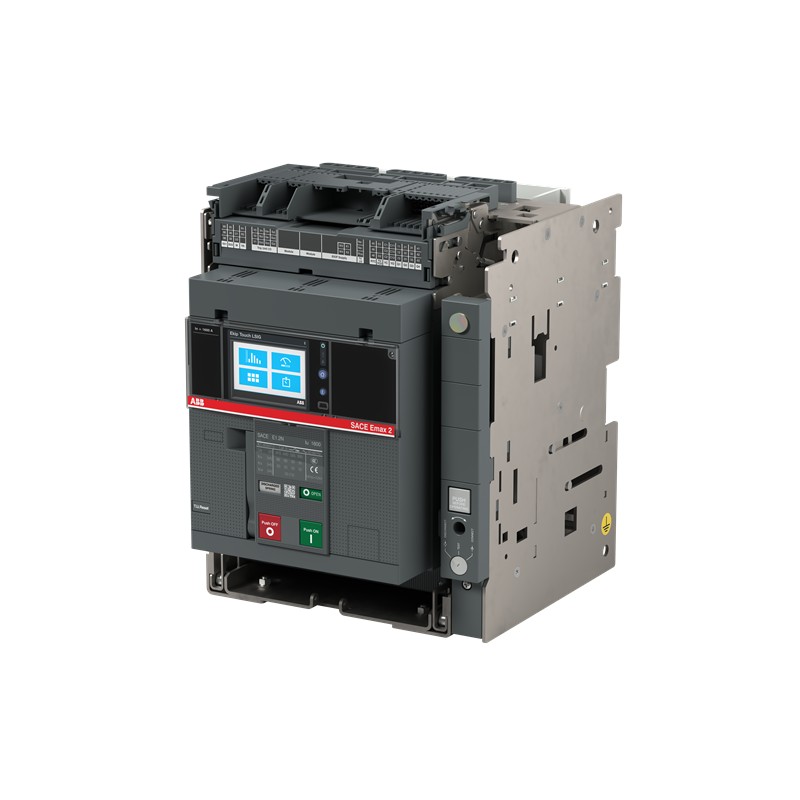

1SDA072135R1 ABB E1.2B 1000 Ekip Touch LSI 3P W MP
1SDA072135R1
ABB
E1.2B 1000 Ekip Touch LSI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E1.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2360 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.4 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 3e9d0836-e42c-4752-a41f-fbe44c866b10 Italy |
| SCIP simplificado | f428d1c0-1b0f-441d-ae35-40106a9524e9 Poland |
| 93a54fc2-6338-4227-ab85-2a7e5ccd9bad Poland | |
| 9ec3cb73-41e4-44dc-97f3-9b465b3b13b8 Sweden | |
| 25590643-4444-49ab-a91c-29402d1a30ec Germany | |
| 05f36f6e-46a0-444b-baa1-b0ce6a13df60 Poland | |
| 4dd3ddf1-616e-463b-9bdb-9266fac426ef Finland | |
| 82528a55-03b3-4069-9843-6f6d78bbd337 Denmark | |
| c9692867-a1de-4cc1-91df-f348b61b9929 Belgium | |
| 9e2b227c-431b-42a4-af7a-20c85a0f469b Bulgaria | |
| 9cee46f9-3910-4267-9e69-065d5768a2d8 Czech Republic | |
| cedf81b7-76ed-4447-8e4f-59d2a67e9a9a Germany | |
| 8275440b-7968-4452-9759-95681babcb17 Hungary | |
| 8275440b-7968-4452-9759-95681babcb17 Hungary | |
| 6e5f1d3a-48ff-4038-872b-a5ab634bc5a0 Germany | |
| b3922f2b-c823-45ea-b2f8-502316033f5f Portugal | |
| 4dd3ddf1-616e-463b-9bdb-9266fac426ef Finland | |
| 9cee46f9-3910-4267-9e69-065d5768a2d8 Czech Republic | |
| 56d86908-981d-4c84-865b-f5985fb8d2f0 Belgium | |
| 352f10a9-bb49-470e-9254-6c321c7b10f5 France | |
| 25590643-4444-49ab-a91c-29402d1a30ec Germany | |
| d6684edb-9e6a-498e-bc44-9857f848d43e Norway | |
| d6684edb-9e6a-498e-bc44-9857f848d43e Norway | |
| 56bd18e2-17d3-4d27-a534-f86c50f7af5b Germany | |
| fa85d0f2-70b6-4257-9c70-340fcf44b702 Croatia | |
| 05f36f6e-46a0-444b-baa1-b0ce6a13df60 Poland | |
| b3922f2b-c823-45ea-b2f8-502316033f5f Portugal | |
| f428d1c0-1b0f-441d-ae35-40106a9524e9 Poland | |
| 3f647cae-3cc7-4a0a-ae09-5e71e36215c6 Netherlands | |
| c9692867-a1de-4cc1-91df-f348b61b9929 Belgium | |
| 24e602d3-2e0b-480b-8a4b-6a79db8c1165 Hungary | |
| 4a0be204-366d-4049-b362-2774aae0424e Spain | |
| 85e5f9d4-780b-4619-a880-f27101badf38 France | |
| 9e2b227c-431b-42a4-af7a-20c85a0f469b Bulgaria | |
| a947ad0a-6552-483d-ac74-1c6705ed0981 Sweden | |
| 229413b6-6367-49c0-97cc-b1f7541c5103 Estonia | |
| 9ec3cb73-41e4-44dc-97f3-9b465b3b13b8 Sweden | |
| 85e5f9d4-780b-4619-a880-f27101badf38 France | |
| 22b1b1ef-00c2-4f68-80ff-982eb6724045 Greece | |
| 3f647cae-3cc7-4a0a-ae09-5e71e36215c6 Netherlands | |
| 24e602d3-2e0b-480b-8a4b-6a79db8c1165 Hungary | |
| 4a0be204-366d-4049-b362-2774aae0424e Spain | |
| 229413b6-6367-49c0-97cc-b1f7541c5103 Estonia | |
| 22b1b1ef-00c2-4f68-80ff-982eb6724045 Greece | |
| 93a54fc2-6338-4227-ab85-2a7e5ccd9bad Poland | |
| 352f10a9-bb49-470e-9254-6c321c7b10f5 France | |
| a947ad0a-6552-483d-ac74-1c6705ed0981 Sweden | |
| 6e5f1d3a-48ff-4038-872b-a5ab634bc5a0 Germany | |
| cedf81b7-76ed-4447-8e4f-59d2a67e9a9a Germany | |
| 829d72f3-10b6-4a51-92e5-d9bab1dfd874 Germany | |
| 56d86908-981d-4c84-865b-f5985fb8d2f0 Belgium | |
| fa85d0f2-70b6-4257-9c70-340fcf44b702 Croatia | |
| 82528a55-03b3-4069-9843-6f6d78bbd337 Denmark | |
| 56bd18e2-17d3-4d27-a534-f86c50f7af5b Germany | |
| 829d72f3-10b6-4a51-92e5-d9bab1dfd874 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z1BQEGAE000A000000XX |
| EAN | 8015644759858 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 278 mm |
| Alto del producto | 363.5 mm |
| Largo del product | 271 mm |
| Peso del product | 18 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 270 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 330 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 8015644759858 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0024 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 156 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 24 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5546 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH000999R0103 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH000999R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 42 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E1.2B 1000 Ekip Touch LSI 3P W MP - ABB - E1.2B1000 - 1SDA072135R1 | 95 Kbytes |
|
| E1.2B1000 1SDA072135R1 ABB E1.2B 1000 Ekip Touch LSI 3P W MP | 68 Kbytes |
|
