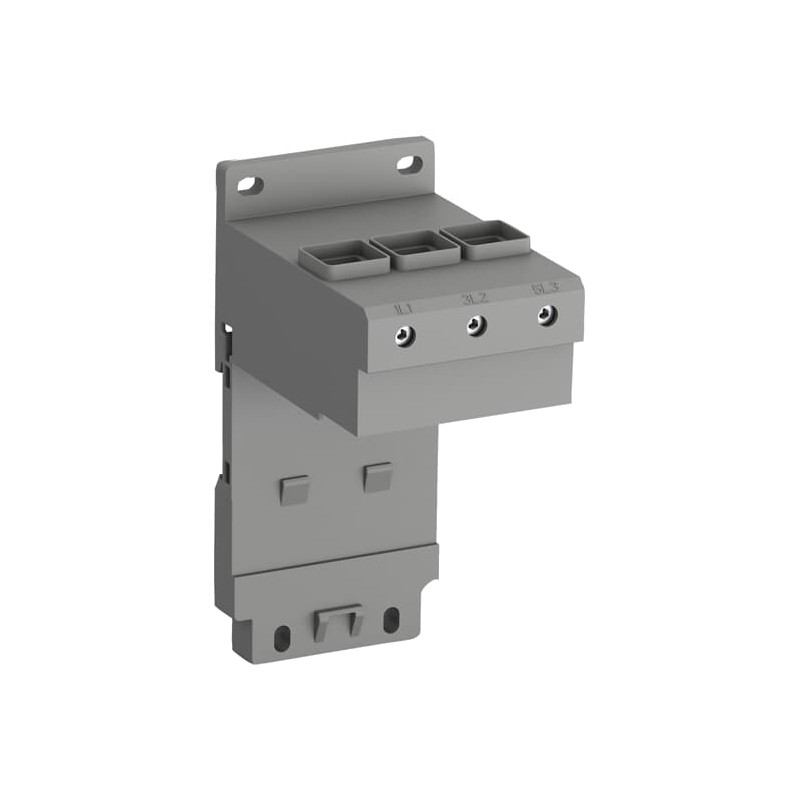

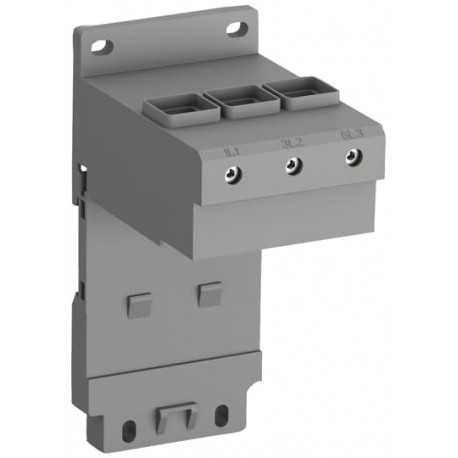

1SAZ901901R1001 ABB DB96 KIT MONTAJE IND. EF96 y TF96
1SAZ901901R1001
ABB
DB96 KIT MONTAJE IND. EF96 y TF96
DB96 Single Mounting Kit
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos > Reles térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC107047M6803 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 70 mm |
| Alto del producto | 157 mm |
| Largo del product | 102 mm |
| Peso del product | 0.19 kg |
| Técnica | |
| Tensión nominal de operación | Main Circuit 1000 V AC |
| Frecuencia nominal (f) | Main Circuit 60 Hz |
| Main Circuit 50 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Grado de contaminación | 3 |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 6 ... 50 mm² |
| Flexible con férula 2x 6 ... 35 mm² | |
| Flexible con férula aislada 1x 6 ... 50 mm² | |
| Flexible con férula aislada 2x 6 ... 16 mm² | |
| Flexible 1x 6 ... 70 mm² | |
| Flexible 2x 6 ... 35 mm² | |
| Rígido 1x 6 ... 70 mm² | |
| Rígido 2x 6 ... 35 mm² | |
| Par de apriete | Main Circuit 6 N·m |
| Longitud de pelado del cable | Circuito Principal 22 mm |
| Destornillador recomendado | Hexagon 4 |
| M8 | |
| Posición de montaje | 1 ... 6 |
| Adecuado para | TF96 |
| EF96 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 8-1 AWG |
| Flexible 2x 8-3 AWG | |
| Varado 1x 8-1 AWG | |
| Varado 2x 8-2 AWG | |
| Par de apriete UL/CSA | Main Circuit 55 in·lb |
| Ambiente | |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3504 |
| Declaración de conformidad - UKCA | 1SAD201100-3504 |
| Certificado UL | E48139-20130329 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 76 mm |
| Embalaje Nivel 1 Alto | 160 mm |
| Embalaje Nivel 1 Largo | 111 mm |
| Embalaje Nivel 1 Peso | 0.24 kg |
| Embalaje Nivel 1 EAN | 4013614501524 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 10 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| Clase electrónica | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| Código de categoría granular de IDEA (IGCC) | 2988 >> Mounting kits |
| Número E (Suecia) | 3210251 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Kit de montaje |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| DB96 KIT MONTAJE IND. EF96 y TF96 - ABB - DB96 - 1SAZ901901R1001 | 87 Kbytes |
|
| DB96 1SAZ901901R1001 ABB DB96 KIT MONTAJE IND. EF96 y TF96 | 52 Kbytes |
|
