Ver más grande

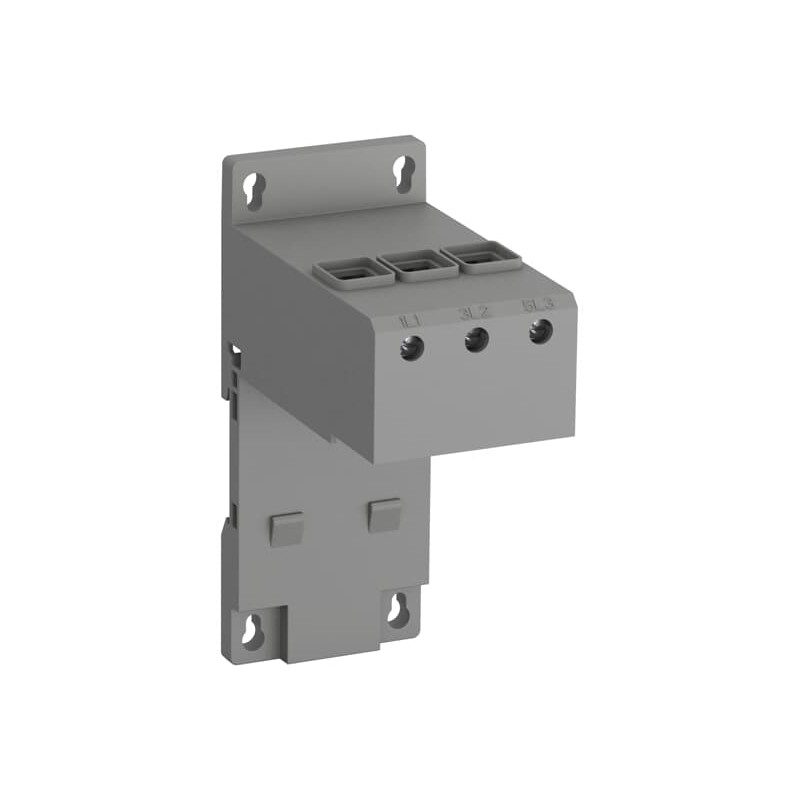

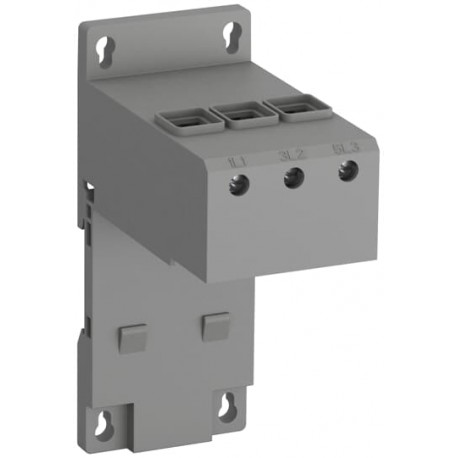

1SAZ801901R1001 ABB DB65 KIT MONTAJE IND. EF65 y TF65
1SAZ801901R1001
ABB
DB65 KIT MONTAJE IND. EF65 y TF65
DB65 Single Mounting Kit
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos > Reles térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC106087M6802 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 55 mm |
| Alto del producto | 95 mm |
| Largo del product | 138 mm |
| Peso del product | 0.132 kg |
| Técnica | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de funcionamiento (Ie) | 67 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | 67 A |
| Frecuencia nominal (f) | Main Circuit 60 Hz |
| Main Circuit 50 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Tensión nominal de aislamiento (Ui) | 390 V |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Grado de contaminación | 3 |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 35 mm² |
| Flexible con férula 2x 2.5 ... 10 mm² | |
| Flexible con férula aislada 1x 2.5 ... 35 mm² | |
| Flexible con férula aislada 1x 2.5 ... 10 mm² | |
| Flexible 1x 2.5 ... 35 mm² | |
| Flexible 2x 2.5 ... 16 mm² | |
| Rígido 1x 2.5 ... 35 mm² | |
| Rígido 2x 2.5 ... 16 mm² | |
| Par de apriete | Main Circuit 4.0 ... 4.5 N·m |
| Longitud de pelado del cable | Circuito Principal 17 mm |
| Destornillador recomendado | M6 |
| Pozidriv 2 | |
| Posición de montaje | 1 ... 6 |
| Adecuado para | TF65 |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 12-2 AWG |
| Flexible 2x 12-6 AWG | |
| Varado 1x 12-2 AWG | |
| Varado 2x 12-6 AWG | |
| Par de apriete UL/CSA | Main Circuit 35 ... 40 in·lb |
| Ambiente | |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3504 |
| Declaración de conformidad - UKCA | 1SAD201100-3504 |
| Certificado UL | E48139-20130329 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 60 mm |
| Embalaje Nivel 1 Alto | 106 mm |
| Embalaje Nivel 1 Largo | 142 mm |
| Embalaje Nivel 1 Peso | 0.174 kg |
| Embalaje Nivel 1 EAN | 4013614501722 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 10 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| Clase electrónica | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| Código de categoría granular de IDEA (IGCC) | 2988 >> Mounting kits |
| Número E (Noruega) | 4116779 |
| Número E (Suecia) | 3210250 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Kit de montaje |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| DB65 KIT MONTAJE IND. TF65 - ABB - DB65 - 1SAZ801901R1001 | 88 Kbytes |
|
| DB65 1SAZ801901R1001 ABB DB65 KIT MONTAJE IND. TF65 | 51 Kbytes |
|
