ABBContactores y relés térmicosRELÉS SOBRECARGA ELECTRÓNICOS1SAX201910R0001 ABB DB45EF SOPORTE MONTAJE IND. RELÉ EF45

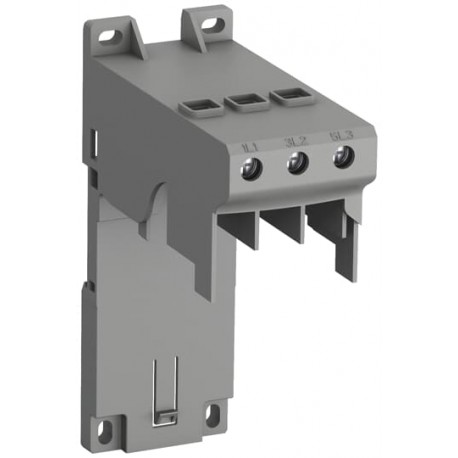

ABB 1SAX201910R0001 1SAX201910R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAX201910R0001 ABB DB45EF SOPORTE MONTAJE IND. RELÉ EF45

Referencia: 1SAX201910R0001

Fabricante: ABB

Descripción:

DB45EF SOPORTE MONTAJE IND. RELÉ EF45
DB45EF Single Mounting Kit

Categorías:

  • Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
  • ABB > Contactores y relés térmicos > Relés Sobrecarga Electrónicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 28,15 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85389099
Descargas Populares
Ficha técnica, información técnica2CDC107025D0201
Instrucciones y manuales2CDC107046M6802
Instrucciones y manuales (parte 2)1SAC200017M0002
Dibujo dimensional CAD2CDC001079B0201
Diagrama de dimensiones1SAX200404F0001
Dimensiones
Ancho del product45 mm
Alto del producto130 mm
Largo del product98 mm
Peso del product0.1 kg
Técnica
Número de polos3P
Capacidad de conexión del circuito principalFlexible con férula 1x 2.5 ... 10 mm²
Flexible con férula aislada 1x 2.5 ... 10 mm²
Flexible 1x 2.5 ... 10 mm²
Rígido 1x 2.5 ... 16 mm²
Par de aprieteMain Circuit 0.8 ... 1.5 N·m
Longitud de pelado del cableCircuito Principal 15 mm
Destornillador recomendadoPozidriv 2
Adecuado paraEF45
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Técnica UL/CSA
Capacidad de conexión del circuito principal UL/CSAFlexible 1x 14-6 AWG
Varado 1x 14-6 AWG
Par de apriete UL/CSAMain Circuit 7 ... 13 in·lb
Ambiente
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SAD101100-3504
Declaración de conformidad - UKCA1SAD201100-3504
Certificado ULE48139-19990512
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho135 mm
Embalaje Nivel 1 Alto104 mm
Embalaje Nivel 1 Largo48 mm
Embalaje Nivel 1 Peso0.124 kg
Embalaje Nivel 1 EAN4013614493393
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC002498 - Accessories/spare parts for low-voltage switch technology
ETIM 10EC002498 - Accessories/spare parts for low-voltage switch technology
Clase electrónicaV11.0 : 27371392
UNSPSC31162313
Código de categoría granular de IDEA (IGCC)2988 >> Mounting kits
Número E (Finlandia)3709422

ETIM for 1SAX201910R0001 Interruptores de baja tensión (EC002498)

CaracterísticaTipo de accesorio/repuesto (EF000215)
ValorKit de montaje

DATASHEET - PDF

Título
Tamaño
Tipo
DB45EF Single Mounting Kit for EF45 - ABB - DB45EF - 1SAX201910R0001
85 Kbytes
DB45EF 1SAX201910R0001 ABB DB45EF Single Mounting Kit for EF45
51 Kbytes
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES
31 Mbytes
