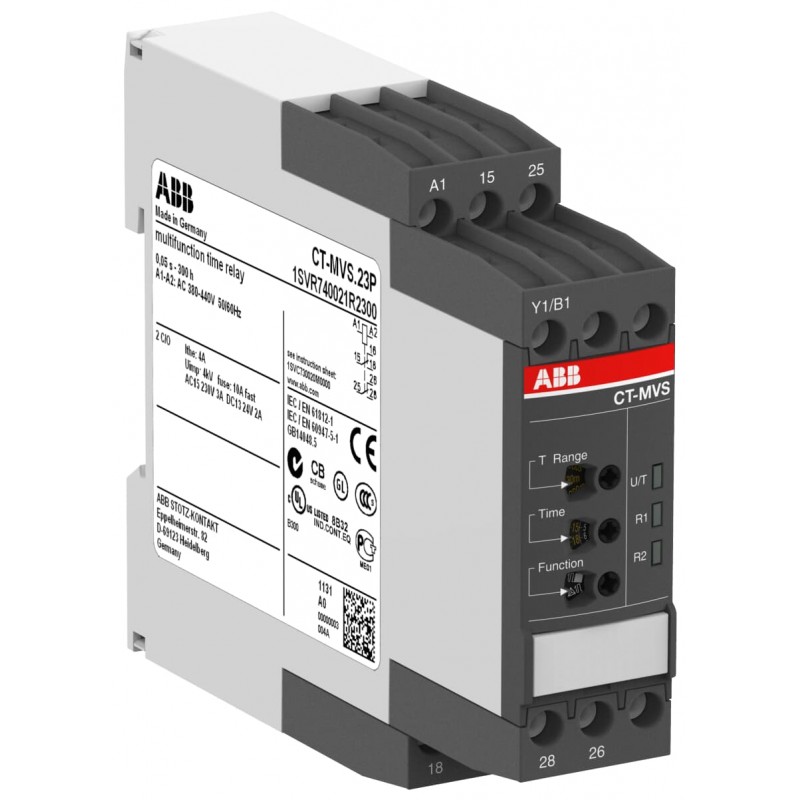

1SVR740021R2300 ABB CT-MVS.23P TEMPO. MULTIF. 2 C/C RESORTE
1SVR740021R2300
ABB
CT-MVS.23P TEMPO. MULTIF. 2 C/C RESORTE
CT-MVS.23P Time relay, multifunction 2c/o, 380-440VAC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851626 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201310_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.133 kg |
| Técnica | |
| Tipo de relé temporizador | Impulso desactivado |
| Impulso ENCENDIDO | |
| Retardo de apagado | |
| Retardo de encendido | |
| Estrella-Triángulo | |
| Rango de tiempo | 0.05 s ... 300 h |
| Tensión nominal de alimentación de control (Us) | 380 ... 440 V AC |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 0b0f2ac0-0fcf-4d95-82f4-74ef8bf3a357 Germany |
| SCIP simplificado | 3f3e00ce-1411-4fc0-a5fe-3da75d5ceaea Bulgaria |
| 4f9844aa-9b6c-4e89-af91-b676a755314b Norway | |
| b975b24f-f9aa-47b7-b00e-d86369e4cd7f Croatia | |
| 317b2740-09eb-456a-986a-8999abc6e239 Sweden | |
| d29e7a6e-5d17-4654-b189-844b56f26206 Greece | |
| d0946e34-ee09-44d2-80a7-0bc28eca1f99 Poland | |
| ed4cc6dc-5b0e-4f1c-b40f-60397c2571cd Germany | |
| 9933090d-cd7e-4703-b0a8-586c4721cb40 Finland | |
| 4f40ca46-6e5c-4f1c-85b1-788f29ff2d52 Poland | |
| be89f29f-4746-46fb-b633-c810f7ebcf78 Czech Republic | |
| 3a6627e5-0f66-4c6a-bff2-de083ab12e01 Germany | |
| 5ef4719e-16cb-49d7-8a42-af5ec473c09f Denmark | |
| 395fce17-067e-4052-80ea-cb7c240a8f3a Germany | |
| a5c84735-bdfe-447d-a52a-5db24a8b9bc5 Italy | |
| 526dfc52-c2a6-4dbb-8f46-6095e6a10c33 Poland | |
| c4f0665c-fdfe-460d-a686-a205937bcd36 Sweden | |
| 34b4cb91-4365-478d-b063-0f7f30a4d2a0 Estonia | |
| 095a9f2d-cb3c-45d1-85aa-8fc54861bf8f Netherlands | |
| 5f20cb16-7916-4677-993f-4812d3be4707 France | |
| 113f9aee-dd0f-496b-b347-9ccba1b10393 Germany | |
| b91c36d0-5a94-4bd4-9e19-a37c87d2d962 Hungary | |
| a0c85145-8ae1-4441-a0b2-095e03b03b91 Portugal | |
| dd7403b4-f035-42ec-adf5-e845323481dc Hungary | |
| 3fe77d6b-86c7-42be-a9af-4100ad82f493 France | |
| 3280da2c-a53a-4e34-8978-4c20b1456681 Spain | |
| be79d4b9-1a27-43b0-895c-a62891c5ebbf Belgium | |
| 73a16764-4bc6-4cb7-b50f-9c105cc2b6bc Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.155 kg |
| Embalaje Nivel 1 EAN | 4016779851626 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712218 |
| Número E (Noruega) | 4187935 |
| Número E (Suecia) | 4033130 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 380 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 380 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CT-MVS.23P TEMPO. MULTIF. 2 C/C RESORTE - ABB - CT-MVS.23P - 1SVR740021R2300 | 93 Kbytes |
|
| CT-MVS.23P 1SVR740021R2300 ABB CT-MVS.23P TEMPO. MULTIF. 2 C/C RESORTE | 66 Kbytes |
|
