Ver más grande

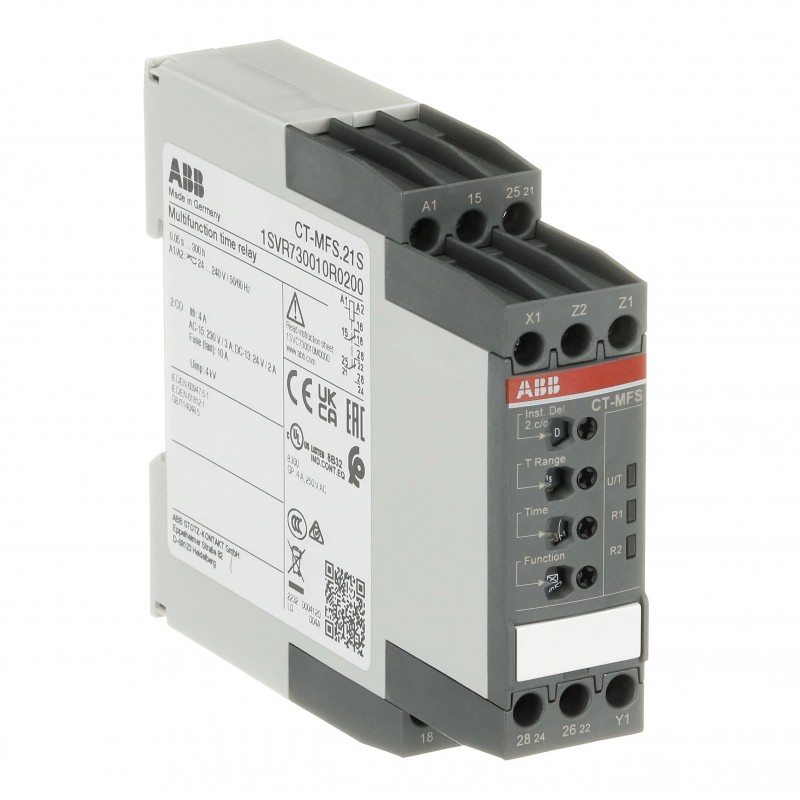

1SVR730010R0200 ABB CT-MFS.21S TEMPO. MULTIF. 2 C/C TORNILLO
1SVR730010R0200
ABB
CT-MFS.21S TEMPO. MULTIF. 2 C/C TORNILLO
CT-MFS.21S Time relay, multifunction 2c/o, 24-240VAC/DC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851367 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201310_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.145 kg |
| Técnica | |
| Función | Remote potentiometer connection |
| Tipo de relé temporizador | Impulso desactivado |
| Impulso ENCENDIDO | |
| Retardo de apagado | |
| Retardo de encendido | |
| Estrella-Triángulo | |
| Rango de tiempo | 0.05 s ... 300 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 11 ms |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP simplificado | 00b6a81a-6244-4bbb-a4da-4b8f79710aba Spain |
| 2b5306b7-c867-476f-9796-a3b05a7b30bd Hungary | |
| 3325a468-1c2d-4955-884c-c4e15573dbc2 Norway | |
| 39a233ee-8c19-43fe-a7db-2b4a7c6bb54f Netherlands | |
| 402c1ff9-2b96-4345-a829-a9b4715f4454 Belgium | |
| 474268ba-dadc-4e91-9c42-cf5741ebcf2f Bulgaria | |
| 4909cb93-6024-43e1-a316-43675d355677 Finland | |
| 4a68ef1e-ae72-4728-ba74-132cbae384a4 France | |
| 542a857c-d038-4255-8801-e72f3a17717d Croatia | |
| 6dadbda3-d694-4bce-84a0-c4efb4762df9 Denmark | |
| 7c683181-4569-4fd3-af74-2225b14c411e Italy | |
| 9de29d39-6b26-44be-b1b4-abd55f0ccefe Sweden | |
| a4a7c3ba-da9d-45be-b3bb-6ae8c52c1e3d Portugal | |
| aa7342e9-cf10-4933-b67a-0447377f32f7 Czech Republic | |
| ab544dd3-a2f4-43b1-9a23-80a0a96379a0 Estonia | |
| b431ed02-3c72-442a-b776-ef1c10ff321f Poland | |
| d866b545-0ca5-4170-b176-b0b61b6e7ae6 Germany | |
| fabcf1b2-8db3-441c-ad91-7d88e6d20978 Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.167 kg |
| Embalaje Nivel 1 EAN | 4016779851367 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712194 |
| Número E (Noruega) | 4187938 |
| Número E (Suecia) | 4033107 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | Sí |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | Sí |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CT-MFS.21S TEMPO. MULTIF. 2 C/C TORNILLO - ABB - CT-MFS.21S - 1SVR730010R0200 | 96 Kbytes |
|
| CT-MFS.21S 1SVR730010R0200 ABB CT-MFS.21S TEMPO. MULTIF. 2 C/C TORNILLO | 68 Kbytes |
|
