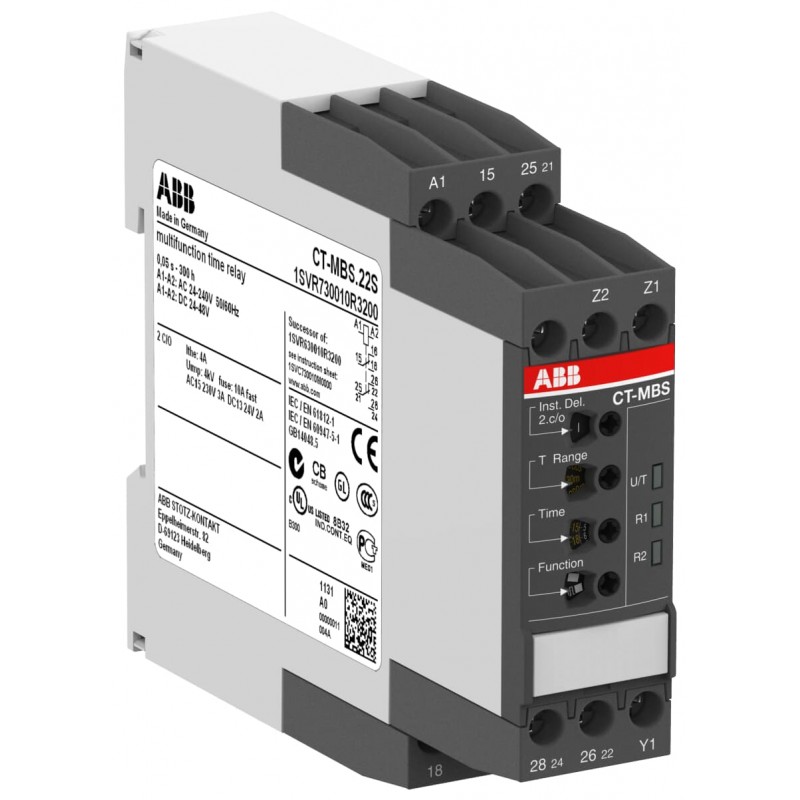

1SVR730010R3200 ABB CT-MBS.22S TEMPO. MULTIF. 2 C/C TORNILLO
1SVR730010R3200
ABB
CT-MBS.22S TEMPO. MULTIF. 2 C/C TORNILLO
CT-MBS.22S Time relay, multifunction 2c/o, 24-48VDC, 24-240VAC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851374 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201310_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.14 kg |
| Técnica | |
| Función | Remote potentiometer connection |
| Tipo de relé temporizador | Impulso desactivado |
| Impulso ENCENDIDO | |
| Retardo de apagado | |
| Retardo de encendido | |
| Estrella-Triángulo | |
| Rango de tiempo | 0.05 s ... 300 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | f72350fe-6a18-4576-b197-5dce65b2f1c7 Germany |
| SCIP simplificado | 7f94c8a6-66ee-43d0-9c0e-cae51b1ad701 Bulgaria |
| fcce513b-4304-49be-aaad-1bf4a1363a80 Poland | |
| 87dba919-7496-4608-b1a1-d5458336dc47 Estonia | |
| d81b2c4f-aa4c-439e-a9d0-baac19df9162 Norway | |
| 0bdaf40f-e4ca-4578-a56d-d4ce5a00fdef Croatia | |
| 591a0358-2e14-4c03-9460-bd7cc64954b4 Sweden | |
| 6db03829-9166-4e48-82ea-0e7817e846ca Sweden | |
| 2d2f0a33-50fa-4c61-a9c1-dbadee190c81 France | |
| 1b50babe-3f0a-4b68-9664-5542b1f9cbf9 Spain | |
| e5a0887f-7383-46f0-91fc-d5904f767853 Portugal | |
| 71de6ceb-107f-4b6d-acc8-b49b246eb0c5 Hungary | |
| 8bd8e6c7-33c3-4a36-9ab4-c3c538cd1c6d Czech Republic | |
| 8974e6f2-a3cf-46d7-a7da-3a0c5e5369be Poland | |
| eb16c8c3-46f6-47dd-8e00-40f9055a3121 Netherlands | |
| 696008ce-5096-4ffe-88e2-089739ebc276 Greece | |
| b20d66ec-bdad-42ad-96c2-45d88ee5467d Belgium | |
| 99e7e631-4654-4bcb-a04d-a638313c63e2 Germany | |
| 5952038e-2d49-46d5-8175-03c35688bc3d Germany | |
| 7b6c2b65-5160-470b-9db0-084b2b68912b Denmark | |
| 494f7550-6373-4d74-8405-84a2ff6940b7 Italy | |
| e3ec83eb-e297-4ddb-b8e9-90c48fdcfa32 Germany | |
| 20677776-1879-48d8-9832-7c83d3fcf171 Finland | |
| 74abf336-4bf4-4aa6-bf24-e856ce943b16 Poland | |
| c06f2bb4-46df-4152-9818-9dffa8ceef75 France | |
| 6acd9ae4-72f0-47ce-bddb-80d49fb82ca4 Germany | |
| 1b0d3538-3d3c-46ba-a460-6d3aa5950062 Hungary | |
| ecd1eb3b-e35e-418f-8b32-ff9ac1e502c8 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.162 kg |
| Embalaje Nivel 1 EAN | 4016779851374 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712195 |
| Número E (Noruega) | 4187940 |
| Número E (Suecia) | 4033144 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | Sí |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | Sí |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CT-MBS.22S TEMPO. MULTIF. 2 C/C TORNILLO - ABB - CT-MBS.22S - 1SVR730010R3200 | 95 Kbytes |
|
| CT-MBS.22S 1SVR730010R3200 ABB CT-MBS.22S TEMPO. MULTIF. 2 C/C TORNILLO | 68 Kbytes |
|
