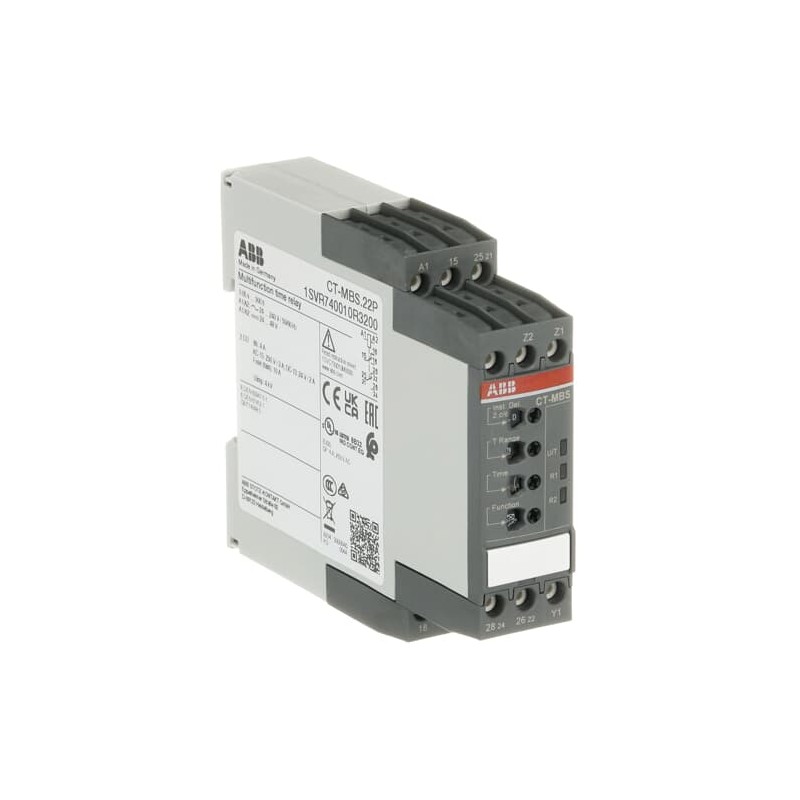

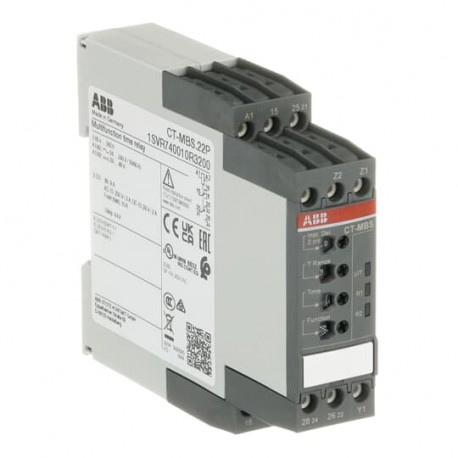

1SVR740010R3200 ABB CT-MBS.22P TEMPO. MULTIF. 2 C/C RESORTE
1SVR740010R3200
ABB
CT-MBS.22P TEMPO. MULTIF. 2 C/C RESORTE
CT-MBS.22P Time relay, multifunction 2c/o, 24-48VDC, 24-240VAC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851589 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201310_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.129 kg |
| Técnica | |
| Función | Remote potentiometer connection |
| Tipo de relé temporizador | Impulso desactivado |
| Impulso ENCENDIDO | |
| Retardo de apagado | |
| Retardo de encendido | |
| Estrella-Triángulo | |
| Rango de tiempo | 0.05 s ... 300 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | eaea9de0-369a-41a9-9d4b-0bcf33c7b701 Germany |
| SCIP simplificado | 86e9f25c-3a23-4b86-b333-c62672bed4ec Bulgaria |
| b870ac82-66cc-48a0-91c7-beebec0e58ee Hungary | |
| 36133c35-1780-4218-a7c2-b94b93c0f3fb Portugal | |
| 7f613189-34ff-4a4a-8243-914134b563b3 Spain | |
| 59e07eef-4af5-45fc-9e6a-e16c30514c11 Poland | |
| f6684728-6cf6-4d5b-923a-0ccb0aa494aa Belgium | |
| 967478e9-80aa-4a3e-87ca-7ac758288b45 Hungary | |
| 4bffe2cc-db3b-4d7f-82b7-9325531362ef Germany | |
| b6f468e5-1b6f-4696-a4f0-54270523047b France | |
| e38e795b-ddd9-4a08-96af-031391f60b6f Greece | |
| d292b5d0-3305-48b0-81c6-483c322a1960 Poland | |
| d2a4e539-33d6-4d5e-b6b7-89a528484e60 Netherlands | |
| 7d952a66-49b7-47f5-abad-591ca0511fdf Germany | |
| 4ee3e046-c082-4122-9a39-12260bfdc45f Italy | |
| a539965b-5064-49cd-a0c1-47f2a49c17bf Czech Republic | |
| 83b54411-b65d-4000-84df-49285cbe22be Finland | |
| a00dcd07-760b-4174-8ea9-230683a2a90c Germany | |
| e3c044fc-de6b-4b2d-a46e-8a7176eb04ff Germany | |
| 664ee364-8451-4170-94fe-587429523fb0 Denmark | |
| 76dbe3d9-7a89-4084-9101-93e8294e6abb Norway | |
| a41eb7ae-e92e-41c2-afa5-6c08bf9742fc Poland | |
| 33392ca0-1f41-45e1-9031-cfd2b07a4e66 Sweden | |
| 068a4215-076c-4ec0-afde-5081b5798ebe Estonia | |
| 29a7ba9a-8145-4cf1-90d7-e8338387ece7 France | |
| dcc02a4b-d9d6-4bec-bbe1-51e381a69c61 Sweden | |
| b18d5ad3-e6db-4e66-8a74-419b32354017 Croatia | |
| af43f679-fda6-479e-bd5e-5ffd0303a555 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.151 kg |
| Embalaje Nivel 1 EAN | 4016779851589 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712214 |
| Número E (Noruega) | 4187941 |
| Número E (Suecia) | 4033126 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | Sí |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | Sí |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CT-MBS.22P TEMPO. MULTIF. 2 C/C RESORTE - ABB - CT-MBS.22P - 1SVR740010R3200 | 94 Kbytes |
|
| CT-MBS.22P 1SVR740010R3200 ABB CT-MBS.22P TEMPO. MULTIF. 2 C/C RESORTE | 67 Kbytes |
|
