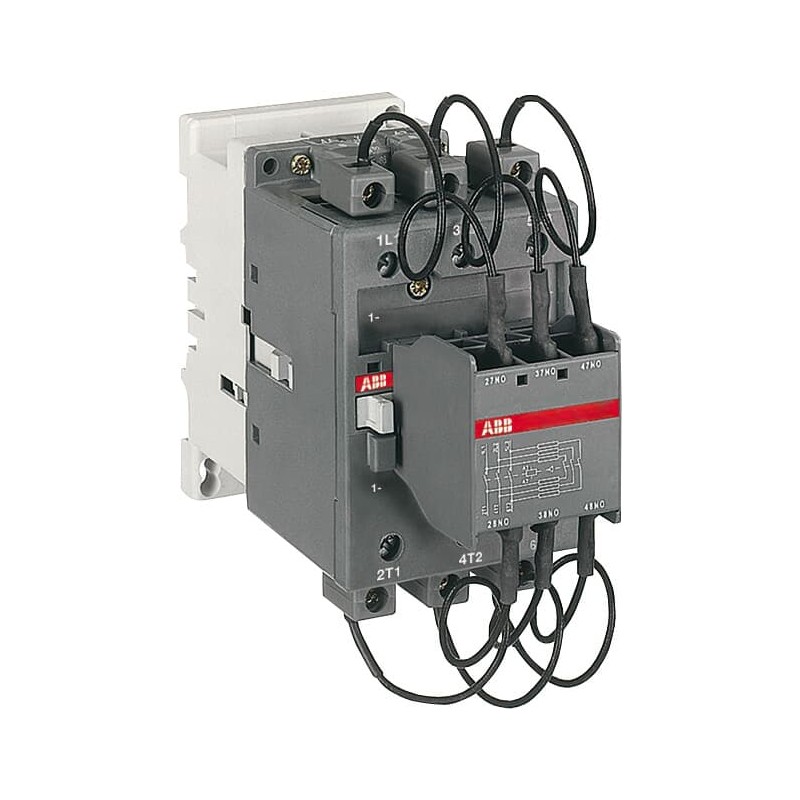

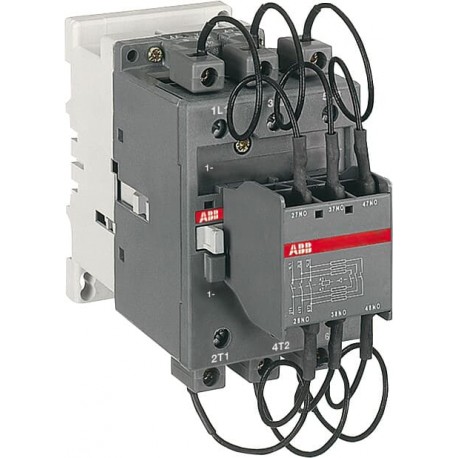

UAF75-30-00RA 1SBL417024R7200 ABB CONTACTOR UAF75-30-00RA 20-60V DC
UAF75-30-00RA
1SBL417024R7200
ABB
CONTACTOR UAF75-30-00RA 20-60V DC
UAF75-30-00RA 20-60V DC Contactor
Contactores y relés térmicos > Contactores "A" SECRLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC101145L0202 |
| Instrucciones y manuales | 1SBC101002M5501 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 70 mm |
| Largo del product | 140.4 mm |
| Alto del producto | 150 mm |
| Peso del product | 1.35 kg |
| Technical | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Main Circuit 50 / 60 Hz |
| Potencia operativa nominal AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 35 kvar |
| (230 / 240 V) 55 °C, 50 / 60 Hz 30 kvar | |
| (230 / 240 V) 70 °C, 50 / 60 Hz 25 kvar | |
| (400 / 415 V) 40 °C, 50 / 60 Hz 60 kvar | |
| (400 / 415 V) 70 °C, 50 / 60 Hz 41 kvar | |
| (400 / 415 V) 55 °C, 50 / 60 Hz 50 kvar | |
| (440 V) 40 °C, 50 / 60 Hz 65 kvar | |
| (440 V) 55 °C, 50 / 60 Hz 53 kvar | |
| (440 V) 70 °C, 50 / 60 Hz 45 kvar | |
| (500 / 550 V), 40 °C, 50 / 60 Hz 75 kvar | |
| (500 / 550 V) 55 °C, 50 / 60 Hz 65 kvar | |
| (500 / 550 V) 70 °C, 50 / 60 Hz 55 kvar | |
| (690 V) 40 °C, 50 / 60 Hz 100 kvar | |
| (690 V) 55 °C, 50 / 60 Hz 80 kvar | |
| (690 V) 70 °C, 50 / 60 Hz 70 kvar | |
| Capacidad de rotura máxima | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A | |
| Tensión nominal de aislamiento (Ui) | acc. to IEC 60947-4-1 1000 V |
| acc. to UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal del circuito de control (Uc) | DC Operation 20 ... 60 V |
| Montaje en contactores | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M6 screws placed diagonally |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Tipo de terminal | Screw Terminals |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Altitud máxima de funcionamiento permisible | Without Derating 3000 m |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Following EU Directive 2011/65/EU |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CCC | 2020980304001620 |
| 2020980304001623 | |
| 2020980304001215 | |
| Declaración de conformidad - CE | 1SBD250805U1000 |
| Declaración de conformidad - UKCA | 1SBD250822U1000 |
| Certificado EAC | EAC_RU C-FR ME77 B02628 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado UL | UL-US-L312527-1101-21215991-6 |
| UL-CA-2139468-4 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 160 mm |
| Embalaje Nivel 1 Largo | 200 mm |
| Embalaje Nivel 1 Alto | 85 mm |
| Embalaje Nivel 1 Peso | 1.35 kg |
| Embalaje Nivel 1 EAN | 3471522372222 |
| Embalaje Nivel 2 Unidades | box 63 piece |
| Embalaje Nivel 2 Peso | 85.05 kg |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 4 | EC001079 - Capacitor magnet contactor |
| ETIM 5 | EC001079 - Capacitor magnet contactor |
| ETIM 6 | EC001079 - Capacitor contactor |
| ETIM 7 | EC001079 - Capacitor contactor |
| ETIM 8 | EC001079 - Capacitor contactor |
| Clase electrónica | V11.0 : 27371006 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4756 >> Capacitor magnet contactor |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| CONTACTOR UAF75-30-00RA 20-60V DC - ABB - UAF75-30-00RA - 1SBL417024R7200 | 115 Kbytes |
|
| UAF75-30-00RA 1SBL417024R7200 ABB CONTACTOR UAF75-30-00RA 20-60V DC | 81 Kbytes |
|
