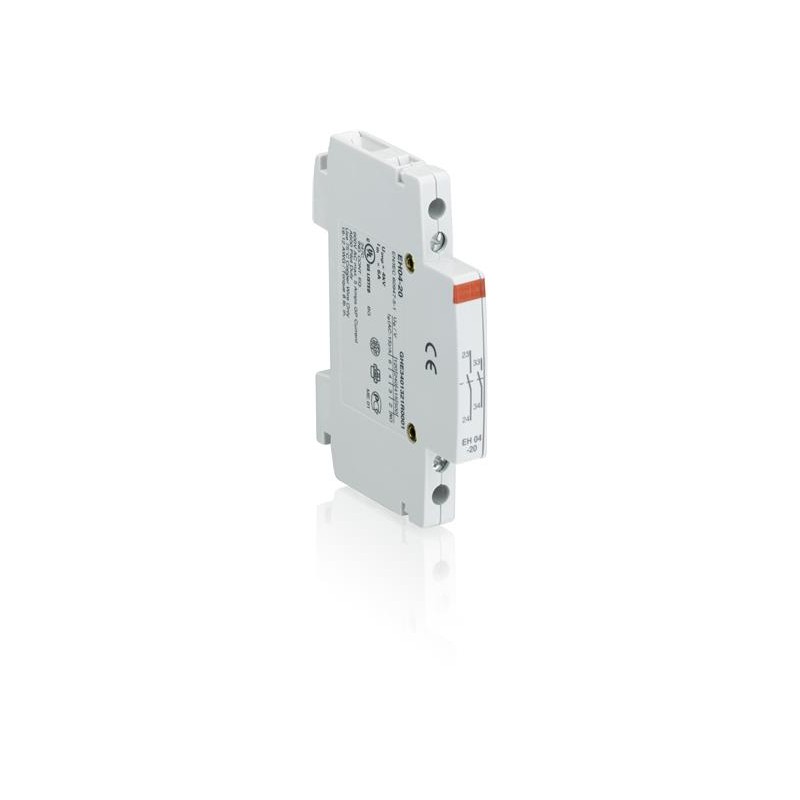

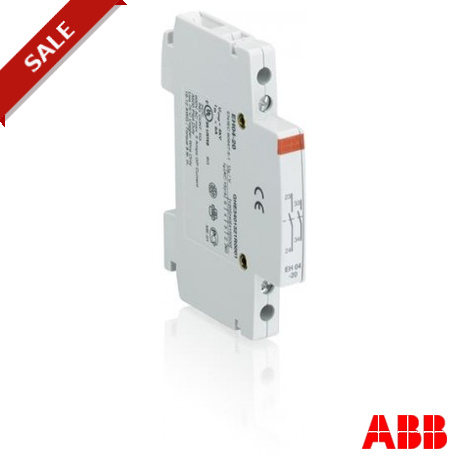

EH04-20 GHE3401321R0001 ABB Con.aux. EH04-20 2NA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EH04-20 GHE3401321R0001 ABB Con.aux. EH04-20 2NA

EH04-20

GHE3401321R0001

ABB

Con.aux. EH04-20 2NA

Más detalles


Componentes industriales de baja tensión > Bloque de contactos auxiliares

Otros dispositivos modulares > ESB - EN (DESTO)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


EH04-20 Aux.-contacto 2NO

El pedido

  • EAN:
    4013614084768
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85389099

Dimensiones

  • Neto Del Producto Anchura:
    9mm
  • Neto Del Producto De La Altura:
    85mm
  • Producto De La Profundidad De La Red:
    65mm
  • Peso Neto Del Producto:
    0.04kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    10 pieza
  • Paquete De Nivel 1 De Ancho De:
    93 mm
  • Paquete De Nivel 1 Altura:
    78 mm
  • Paquete De Nivel 1 Longitud:
    93 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.44 kg
  • Paquete de Nivel 1 EAN:
    4013614420917

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +55 °C
    De Almacenamiento -40 ... +80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 15g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 3 ... 150 Hz

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito auxiliar 600 V AC/DC
  • Contacto con Clasificación de UL/CSA:
    A600
  • La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
    Cadena de 18 ... 12 AWG
  • Par de apriete UL/CSA:
    Circuito auxiliar 8 in·lb

Información Adicional

  • Tipo De Accesorio:
    Contacto Auxiliar
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible 1x 1 ... 2,5 mm2
    Rígido 1x 1 ... 4 mm2
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Auxiliar 6
  • Grado de Protección:
    IP20
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-15 360 ciclos por hora
    DC-13 360 ciclos por hora
  • La Durabilidad Mecánica:
    1000000 ciclo
  • Mínima Capacidad De Conmutación:
    17 V
    5 mA
  • Posición De Montaje:
    La posición 1 a la 5
  • Número de Contactos Auxiliares NC:
    0
  • Número de Contactos Auxiliares NO:
    2
  • Grado De Contaminación:
    3
  • Producto Principal Tipo:
    EH04
  • Nombre De Producto:
    Contacto Auxiliar
  • Frecuencia nominal (f):
    Circuito Auxiliar, 50 Hz
    Circuito Auxiliar, 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito auxiliar, 4 kV
  • Tensión Nominal De Aislamiento (Uyo):
    500 V
  • Corriente de operación nominal AC-15 (Ie):
    (240 V) 4 A
    (24 V) 6
    (415 V AC) 3
    (500 V) 2
  • Corriente de operación nominal DC-13 (Ie):
    (125 V) 0.55 UN
    (250 V) 0.27 UN
  • De operación nominal de Alimentación AC-3 (Pe):
    (230 V) 1.3 kW
  • Tensión Nominal:
    Circuito auxiliar 500 V AC
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60941-5-1
    UL 60947-1
    UL 60947-4-1
  • Adecuado Para:
    ESB24
    ESB40
    ESB63
    EN24
    EN40
  • Adecuado para la Clase de Producto:
    Instalación De Contactores
  • Tipo De Terminal:
    Terminales De Tornillo
  • Par De Apriete:
    Circuito auxiliar 0.9 N·m
  • Extracción De Alambre De Longitud:
    Circuito auxiliar, parte Superior de los Terminales (1x 1.5) 7 mm
    Circuito auxiliar, parte Superior de los Terminales (1x 2.5 ... 4) 17 mm
    Circuito auxiliar, parte Superior de los Terminales (2x 1.5) 17 mm
    Circuito auxiliar, Terminales Inferiores (1x 1.5) 7 mm
    Circuito auxiliar, Terminales Inferiores (2x 1.5) 9 mm
    Circuito auxiliar, Terminales Inferiores (1x 2.5 ... 4) 9 mm

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27371302
  • E-nummer:
    3225090
  • ETIM 4:
    EC000041 - bloque de contactos Auxiliares
  • ETIM 5:
    EC000041 - bloque de contactos Auxiliares

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF PROTECTION & SAFETY EN .pdf 25 Mbytes
Con.aux. EH04-20 2NA - ABB - EH04-20 - GHE3401321R0001 92 Kbytes Con.aux. EH04-20 2NA - ABB - EH04-20 - GHE3401321R0001
EH04-20 GHE3401321R0001 ABB Con.aux. EH04-20 2NA 55 Kbytes Con.aux. EH04-20 2NA - ABB - EH04-20 - GHE3401321R0001
