Ver más grande

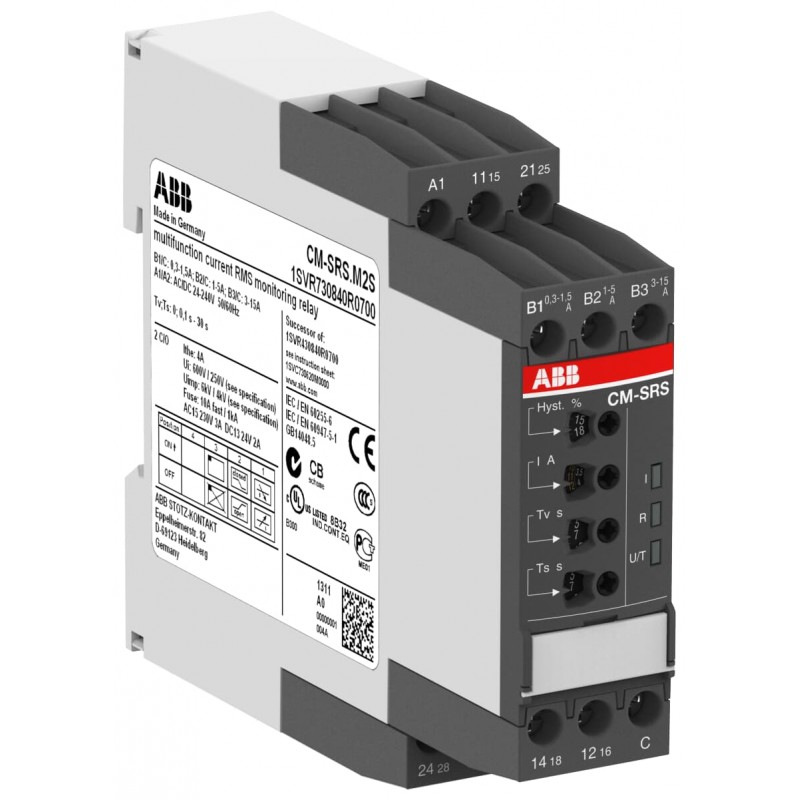

1SVR730840R0700 ABB CM-SRS.M2S RELe CTRL CORRIENTE 2 C/C TOR
1SVR730840R0700
ABB
CM-SRS.M2S RELe CTRL CORRIENTE 2 C/C TOR
CM-SRS.M2S Current monitoring relay 2c/o,B-C=0.3-15A RMS, 24-240VAC/DC
Relés > Dispositivo de control de corriente
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852272 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112238D0201 |
| Instrucciones y manuales | 1SVC730720M1000 |
| 1SVC730720M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132596_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.155 kg |
| Técnica | |
| Función | Over- or undercurrent monitoring |
| Rango de medición | 0.3 ... 1.5 A |
| 1 ... 5 A | |
| 3 ... 15 A | |
| Rango de tiempo | Tripping Delay (ON) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Salida | 2 C/O (SPDT) Contacts, Operating Principle Selectable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 250 V | |
| Circuito de alimentación / Circuito de medición 600 V | |
| Circuito de alimentación / Circuito de salida 250 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NO - F Type Fuses 10 A |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-28255-UL |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus508_20120203-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981013-00 |
| Declaración de conformidad - UKCA | 1SVD981013-10 |
| Certificado DNV GL | DVN_GL_TAA0000293 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.177 kg |
| Embalaje Nivel 1 EAN | 4016779852272 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001440 - Current monitoring relay |
| ETIM 8 | EC001440 - Current monitoring relay |
| ETIM 9 | EC001440 - Current monitoring relay |
| Clase electrónica | V11.0 : 27371802 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712320 |
| Número E (Noruega) | 4188072 |
| Número E (Suecia) | 3860630 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Rango de medición de corriente (EF000417) | 0.3 A |
| Tiempo mínimo de retardo de respuesta permitido (EF008190) | 0 s |
| Tiempo máximo de retardo de respuesta permitido (EF008189) | 30 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 30 s |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-SRS.M2S RELÉ CTRL CORRIENTE 2 C/C TOR - ABB - CM-SRS.M2S - 1SVR730840R0700 | 95 Kbytes |
|
| CM-SRS.M2S 1SVR730840R0700 ABB CM-SRS.M2S RELÉ CTRL CORRIENTE 2 C/C TOR | 71 Kbytes |
|
