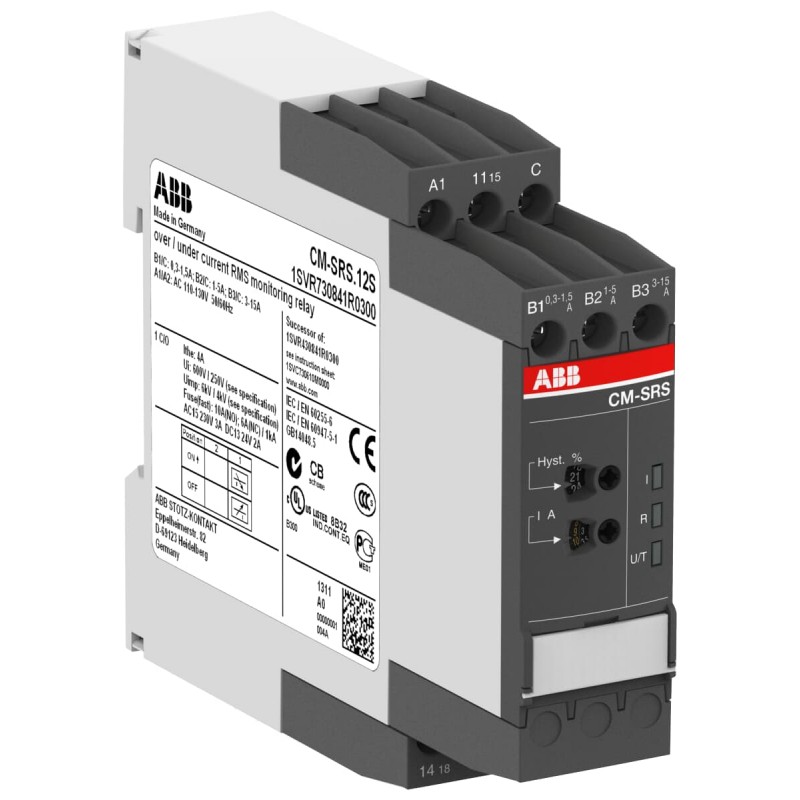

CM-SRS.12S 1SVR730841R0300 ABB CM-SRS.12S RELÉ CTRL CORRIENTE 1 C/C TOR
1SVR730841R0300
ABB
CM-SRS.12S RELÉ CTRL CORRIENTE 1 C/C TOR
Relés > Dispositivo de control de corriente
Relés electrónicos > Monitorización
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲El CM-SRS.12S es de una sola funcional relé de monitoreo de corriente desde el CM de una sola fase de monitores de gama. Este relé de monitoreo de opera con un rango de control de la tensión de alimentación de 110 - 130 V CA y tiene un 1 c/s de dos vías (SPDT) contacto de salida nominal de 250 V / 4 A. proporciona un RMS principio de medición de CC y de CA corrientes con 3 rangos de medición: 0.3-1.5 a, 1-5 De Una y 3-15 Una y funciona de acuerdo con el circuito abierto de principio. El CM-SRS.12S es configurable por encima o por debajo de monitoreo, la histéresis es ajustable dentro de un rango de 3 a 30 % del valor de umbral. Un cierre hermético de la tapa transparente de protección contra cambios no autorizados está disponible como accesorio. El dispositivo ofrece la tecnología de conexión por tornillo con doble cámara de jaula de los terminales de conexión.
El pedido
- EAN:
- 4016779852296
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85364900
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 97 mm
- Paquete De Nivel 1 Altura:
- 109 mm
- Paquete De Nivel 1 Longitud:
- 30 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.19 kg
Dimensiones
- Neto Del Producto Anchura:
- 22.5mm
- Producto De La Profundidad De La Red:
- 103.7mm
- Neto Del Producto De La Altura:
- 85.6mm
- Peso Neto Del Producto:
- 0.168kg
Técnica
- Función:
- Encima o por debajo de monitoreo
- Rango De Medición:
- 0.3 1.5 a ...
1 ... 5 a
3 ... 15
- Clasificados De Control De La Tensión De Alimentación (Us):
- 110 ... 130 V AC
- Salida:
- 1 c/s de dos vías (SPDT) contacto
- Tipo De Terminal:
- Terminales De Tornillo
- Corriente de operación nominal de CA-12 (Ie):
- (230 V) 4 A
- Corriente de operación nominal AC-15 (Ie):
- (230 V) 3
- Corriente de operación nominal DC-12 (Ie):
- (24 V) 4 A
- Corriente de operación nominal DC-13 (Ie):
- (24 V) 2
- Mínima Capacidad De Conmutación:
- 24 V
10 mA
- Tensión Nominal De Aislamiento (Uyo):
- El Circuito De Medición / Circuito De Salida De 600 V
La Salida Del Circuito 1 / Circuito De Salida 2 A 250 V
Circuito De Alimentación / Circuito De Medición De 600 V
Circuito De Alimentación / Salida Circuito De 250 V
- Nominal Soportada De Impulso De Tensión (Uimp):
- El Circuito de medición / Circuito de Salida de 6 kV
La salida del Circuito 1 / Circuito de Salida 2 4 kV
Circuito de alimentación / Circuito de Medición de 6 kV
Circuito de alimentación / Salida Circuito de 4 kV
- Grado de Protección:
- Vivienda IP50
Terminales IP20
- Categoría De Sobretensión:
- III
- Grado De Contaminación:
- 3
- Corto-Circuito De Dispositivos De Protección:
- Circuito de salida NC - F Tipo de Fusibles de 6 a
Circuito de salida NO - F Tipo de Fusibles de 10 a
- Eléctrica Durabilidad:
- AC-12 100000 ciclo
- La Durabilidad Mecánica:
- 30000000 ciclo
- La Conexión De Capacidad:
- Flexible con Virola de 1x de 0,5 ... 2,5 mm2
Flexible con Virola de 2x de 0,5 ... 1,5 mm2
Flexible con Aislamiento de la Virola 1x de 0,5 ... 2,5 mm2
Flexible con Aislamiento Virola de 2x de 0,5 ... 1,5 mm2
Flexible 1x de 0,5 ... 2,5 mm2
Flexible 2x 0.5 a 1.5 mm2
Rígido 1x de 0,5 ... 4 mm2
Rígido 2x de 0,5 ... 2,5 mm2
- Par De Apriete:
- 0.6 ... 0,8 N·m
- Extracción De Alambre De Longitud:
- 8 mm
- Posición De Montaje:
- Cualquier
- Montaje en Carril DIN:
- TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
- Normas:
- IEC/EN 60255-1
IEC/EN 60255-27
EN 50178
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -20 ... +60 °C
De Almacenamiento -40 ... +85 °C
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito de salida de 300 V AC
- Contacto con Clasificación de UL/CSA:
- B300
- La conexión de la Capacidad de UL/CSA:
- Flexible 1x 18 ... 14 AWG
Flexible 2x 18 16 AWG ...
Rígido 1x 20 ... 12 AWG
Rígido 2x 20 ... 14 AWG
- Par de apriete UL/CSA:
- 7.08 in·lb
Certificados y Declaraciones (Número de Documento)
- CB Certificado:
- CB_DK-28255-UL
- CCC Certificado:
- CCC_2007010303243843.pdf
- cULus Certificado:
- cULus508_20120203-E140448
- Declaración de Conformidad - CE:
- 1SAD938500-0202
- EAC Certificado:
- EAC_RU_C-DE.ME77.B.01012
- GL Certificado:
- GL_61766-14HH
- RMRS Certificado:
- RMRS_12.04009.250
- RoHS Información:
- 1SAA981056-4401
Clasificaciones
- Objeto Código De Clasificación:
- B
- E-nummer:
- 3860632
- ETIM 4:
- EC001440 - relé de monitoreo de Corriente
- ETIM 5:
- EC001440 - relé de monitoreo de Corriente
- eClass:
- 7.0 27371802
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| CM-SRS.12S RELÉ CTRL CORRIENTE 1 C/C TOR - ABB - CM-SRS.12S - 1SVR730841R0300 | 94 Kbytes |
 |
| CM-SRS.12S 1SVR730841R0300 ABB CM-SRS.12S RELÉ CTRL CORRIENTE 1 C/C TOR | 70 Kbytes |
|
