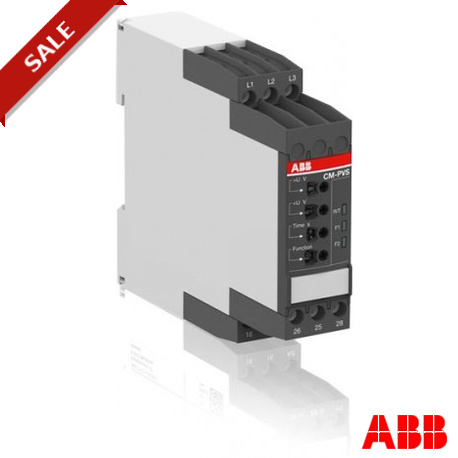

1SVR730794R3300 ABB CM-PVS.41S Relé CTRL TRIFaSICO 2 C/C TOR
1SVR730794R3300
ABB
CM-PVS.41S Relé CTRL TRIFaSICO 2 C/C TOR
CM-PVS.41S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x300-500VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851848 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112211D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132603_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.139 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 300 ... 500 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) ≤ 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 300 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 797a163d-ab29-43ea-9dd5-03be208771d8 Germany |
| SCIP simplificado | 1cd92904-859c-4085-bf02-e18fe1180feb Germany |
| e58827e3-c908-460f-89ef-285a46e8a67c Bulgaria | |
| 589a0051-11b3-4125-9220-b1742cc45378 Germany | |
| 86282214-393a-4bc5-bb76-a814d7a36246 France | |
| 1e25fb1e-7930-4e05-8c03-ccb75167c3a8 Poland | |
| 051b7c73-649c-41f8-97b9-ba8fb2a36683 Belgium | |
| b9581ee5-752d-4ecd-bf85-0b2906e2bb93 Belgium | |
| dde83d83-7df4-4741-a15e-cbf08b8ffe5c Hungary | |
| 332a0327-adfd-4853-b969-623c6d7e116f Portugal | |
| 21cc156d-9d6f-4555-a33e-fe8d5dd295fd Estonia | |
| c0403525-bfd1-490c-8640-0d865fc05ecc Sweden | |
| 56a1db4a-ed01-4c12-916b-b1617e67a7d5 Spain | |
| 893898c7-7f7e-4fe7-bf3e-4ebb8b4ff1fa Hungary | |
| 4ed91314-22a1-44fa-91d1-1f11933a7fb2 Poland | |
| cb699b4f-8f13-4448-99a4-3714542bfad4 Poland | |
| 30e49a4a-8db5-4a4e-a5cb-4ebeecf49cda Sweden | |
| 4dc73937-01fc-4849-9eb3-aa162a6d8f84 France | |
| 9e518d27-683f-424d-87ac-34b363b16c32 Greece | |
| f1eb9aad-313f-4977-bc80-8d76794ab504 Croatia | |
| 9c15b816-7275-44f6-8d7d-dd2b8412f7a5 Norway | |
| c648a14a-9632-4ed8-ba81-34c6f98fdaef Netherlands | |
| 3393e3cc-e464-400f-a544-23a7ee162bf4 Germany | |
| ec37b5b4-9f91-4f2d-bec9-3418c31fff74 Italy | |
| adc11d9e-e621-4733-89fc-884e44a8c57c Finland | |
| 543b093a-e86c-4d99-ac53-781ffb58516f Czech Republic | |
| 18106b95-0e3f-4960-ba13-eafebc85ee1b Germany | |
| 9f9616e3-58ed-4dbe-8e7a-d2af479f4833 Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.164 kg |
| Embalaje Nivel 1 EAN | 4016779851848 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712294 |
| Número E (Noruega) | 4188155 |
| Número E (Suecia) | 3860584 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PVS.41 RELÉ CONTROL TRIFÁSICO - ABB - CM-PVS.41S - 1SVR730794R3300 | 93 Kbytes |
|
| CM-PVS.41S 1SVR730794R3300 ABB CM-PVS.41 RELÉ CONTROL TRIFÁSICO | 59 Kbytes |
|
