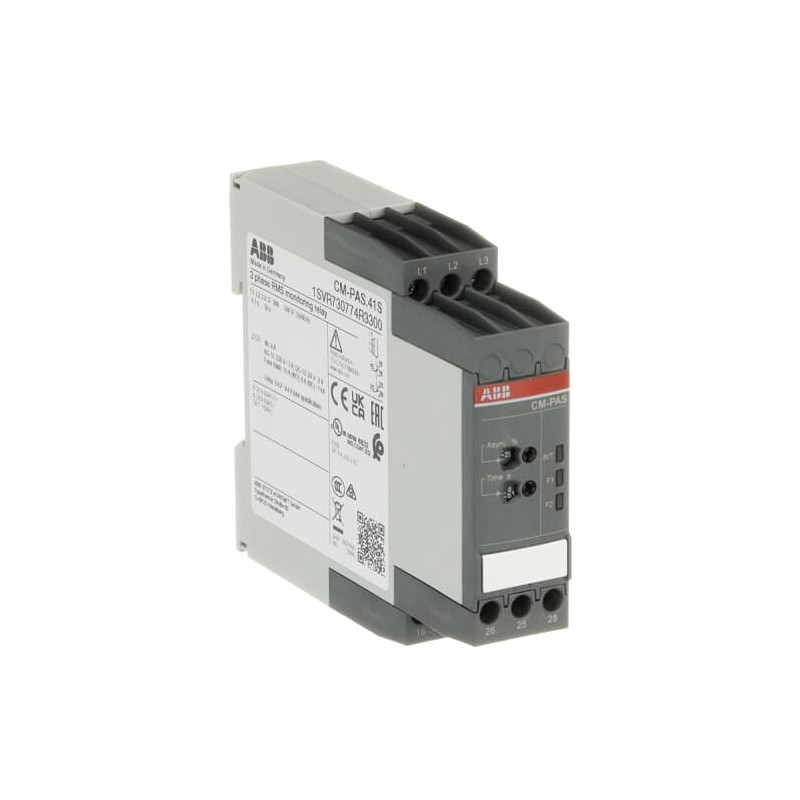

1SVR730774R3300 ABB CM-PAS.41S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730774R3300
ABB
CM-PAS.41S RELe CTRL TRIFaSICO 2 C/C TOR
CM-PAS.41S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x300-500VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851800 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112180D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132606_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.132 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Phase unbalance detection | |
| Rango de medición | (L-L) 300 ... 500 V AC |
| Rango de tiempo | Tripping Delay (ON) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 300 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 448bb180-fee1-4ae5-9a53-2026066e7bc4 Germany |
| SCIP simplificado | 66cca6ee-c44a-4b7c-bfd2-187e30345218 Belgium |
| e9456fb1-48ef-4f73-b675-b2870c576dea Germany | |
| 78a0b3ab-16f2-46c7-b3f0-ebbf15bc5b89 Norway | |
| f03a6182-65a0-4b4c-a1a3-b2721547b4b3 Finland | |
| c8bf5efe-ca54-4cd0-843c-3a3cf9b2dac7 Denmark | |
| 536f1157-45b1-4dfb-a85f-4dbbaeadb690 Poland | |
| 6dda6c6f-9aa4-4a73-833e-8c251188c9c1 Italy | |
| cde37705-acf3-4ab7-be4b-a4e195bb7ca7 Estonia | |
| 16e7bfbc-9f08-4427-8f42-cebc8aac3fbe Czech Republic | |
| 3f62a6ab-cac9-4d10-b7bc-7fb3fde78691 Germany | |
| a03845c8-5b58-4f76-b11c-f28960b5b595 Germany | |
| 4939afed-8387-4a24-9daa-61c622903109 Croatia | |
| 330faf47-a263-49a4-8134-980aaf2a55e3 Belgium | |
| 282ef598-aeef-43fd-8079-8ad4af4ec90f Hungary | |
| 1c4d121c-07a1-4916-9703-591f13c35bfc Spain | |
| 3a538c0b-1192-4a4b-aa39-a1258de14b74 Greece | |
| f14dfe65-11e2-4353-bd8d-9eff8bd1d549 Portugal | |
| 8a21c0f5-57a0-47ed-bc49-74558dcbf206 France | |
| 1177fd82-1ccf-4306-acba-c6d78249bb5f France | |
| be5ffde9-e5d1-43e7-b15b-930582ba803b Bulgaria | |
| 1ceb74f5-9e3d-4be6-beb7-b594b161bc7d Sweden | |
| 6f116b51-003c-4a00-9530-ecd3d67631fe Germany | |
| 5ab3840f-e473-4d60-bf7f-ab1a5c60f800 Sweden | |
| 83ef4a3e-a3a5-4855-b700-5a65586cd841 Poland | |
| 2fbf610a-c9c6-4c79-8771-72338c306fd1 Hungary | |
| e10ce8a4-3d5c-41e3-96be-045dc486d245 Poland | |
| b21eb7dc-a49c-4e5b-9c54-f4db8bb4a4f9 Netherlands | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.157 kg |
| Embalaje Nivel 1 EAN | 4016779851800 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712284 |
| Número E (Noruega) | 4188161 |
| Número E (Suecia) | 3860580 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PAS.41 RELÉ CONTROL TRIFÁSICO - ABB - CM-PAS.41S - 1SVR730774R3300 | 93 Kbytes |
|
| CM-PAS.41S 1SVR730774R3300 ABB CM-PAS.41 RELÉ CONTROL TRIFÁSICO | 58 Kbytes |
|
