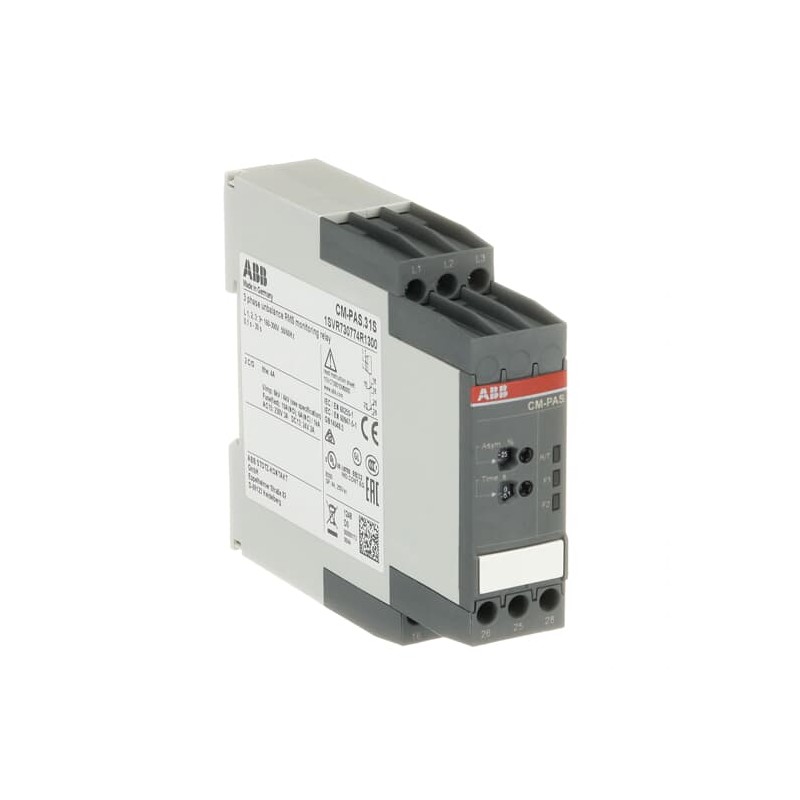

1SVR730774R1300 ABB CM-PAS.31S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730774R1300
ABB
CM-PAS.31S RELe CTRL TRIFaSICO 2 C/C TOR
CM-PAS.31S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x160-300VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851794 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112180D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132606_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.133 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Phase unbalance detection | |
| Rango de medición | (L-L) 160 ... 300 V AC |
| Rango de tiempo | Tripping Delay (ON) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 160 ... 300 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | a042ef4e-510e-46ff-9934-8a6fff7d1001 Germany |
| SCIP simplificado | 759f1cee-bf06-4581-84d4-f2f2d9917eda France |
| d0d69e47-8f74-455f-858e-db5fa342742d France | |
| a1fd986b-4afd-40b8-a494-228cf8b05a5d Sweden | |
| d51ab0ca-473e-457d-bb85-ee50b45470d6 Poland | |
| 2e2b7ea0-c13f-4ddb-8154-19f9ae551311 Germany | |
| 37c62a7f-c3ba-4f15-9440-c836a49eddc5 Sweden | |
| adffa8da-ab26-42af-a7fa-01b1490fb42b Bulgaria | |
| a58186e0-b506-46f7-952e-c442809fc350 Portugal | |
| 8e2c9124-8c49-44ae-99ec-f7596a65f063 Germany | |
| 2d9aab23-f2e0-4375-8ea4-875ffcfe4e86 Czech Republic | |
| 474c29b4-afb2-42dd-a08f-f8e16b4b77c3 Germany | |
| 7a06d04c-d459-4556-9147-f4c35b6bd003 Croatia | |
| 8b2266a3-2421-423b-afcd-65dce8476251 Hungary | |
| 1aff781e-4dde-4985-8512-a6233729d99a Netherlands | |
| b1801f5a-60dd-4ffa-a66a-f054021654b4 Greece | |
| bdecf2ff-0bee-4974-8c59-5aecee31c5b9 Poland | |
| 1916e3be-b0b8-4177-b25f-185b3bafce20 Estonia | |
| c60fb120-63f6-4549-8d6f-1ecd313fea46 Belgium | |
| fca056cf-20cf-48c1-8011-3d0386abd65e Hungary | |
| 1fadc248-2809-42dc-b4f1-ecf460a0d04b Spain | |
| e75a967b-b786-459b-82d6-378ff85682ae Italy | |
| a5d7b469-a49c-4b76-a5f9-a7f375df3e35 Germany | |
| 7a8c5423-8390-4146-bc64-5f338faf95d5 Belgium | |
| 81cee965-c3ec-41ce-9ad0-ca414853c1bb Denmark | |
| de40734a-e8a4-4336-92b2-f300b68fafab Poland | |
| 525f5f6a-b36f-43c9-86c6-6afcd2465cbb Norway | |
| bef6992c-39f4-48fc-aab4-60b68e112b1a Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.158 kg |
| Embalaje Nivel 1 EAN | 4016779851794 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712282 |
| Número E (Noruega) | 4188159 |
| Número E (Suecia) | 3860579 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PAS.31 RELÉ CONTROL TRIFÁSICO - ABB - CM-PAS.31S - 1SVR730774R1300 | 93 Kbytes |
|
| CM-PAS.31S 1SVR730774R1300 ABB CM-PAS.31 RELÉ CONTROL TRIFÁSICO | 58 Kbytes |
|
