Ver más grande

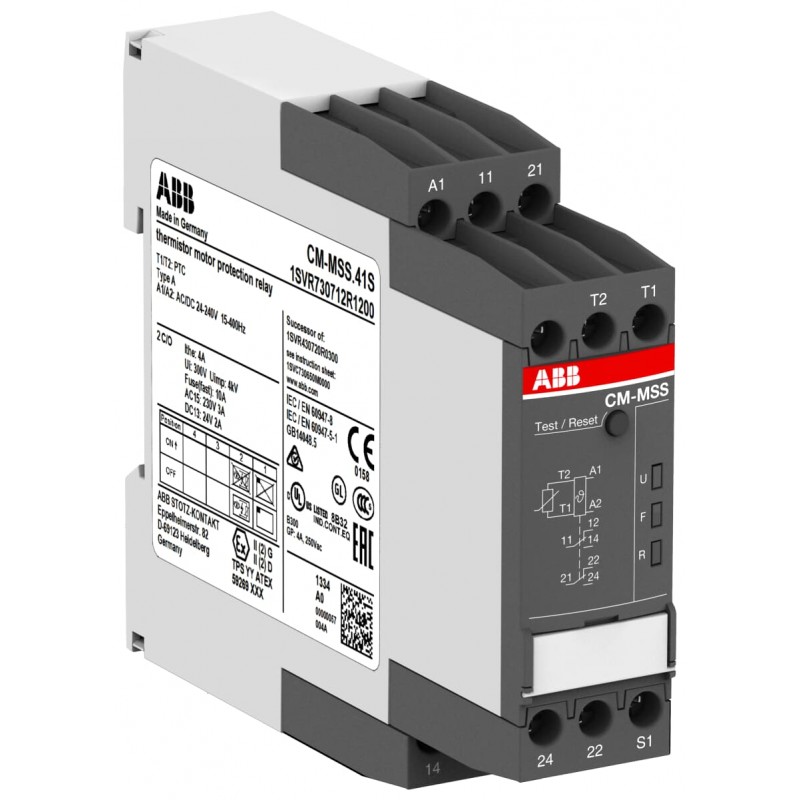

1SVR730712R1200 ABB CM-MSS.41S RELE CONTROL MOTOR x PTC
1SVR730712R1200
ABB
CM-MSS.41S RELE CONTROL MOTOR x PTC
CM-MSS.41S Therm. motor protec. relay 2c/o, 24-240VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496677 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112216D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Instrucciones de uso Ex | 1SVC730640M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.141 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto, manual or remote reset | |
| ATEX approved | |
| Dynamic interrupted wire detection | |
| Short-circuit detection, configurable | |
| Non-volatile fault storage, configurable | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 15 ... 400 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | d4dbc433-2a16-40d0-8ee2-d005b9e2fea2 Germany |
| SCIP simplificado | 97fdf0e9-e196-4fa0-8b24-f288fe8e9aea France |
| 5191e536-19e2-42c2-8888-343710fc4118 Sweden | |
| 5d6c5da3-8f68-42fd-9452-cf86ffc3d84d Germany | |
| 0579a862-9a96-4513-8980-cd4c82f17264 Sweden | |
| 0c255667-c4e9-4c28-9eb0-619a2a8c134a Poland | |
| e47abcda-c347-4b9a-8de6-255a532151d6 France | |
| 6c416bdf-8553-4a46-81af-af49326e8d14 Hungary | |
| ac7fed6b-1252-450f-b2e1-67786a5c142b Belgium | |
| 6ababbce-f6ab-49c4-8797-e0a3f2f21de1 Spain | |
| 85fb3565-2def-4c91-8fb1-afebf0692157 Bulgaria | |
| ea3fb2c1-a709-4fa1-a37e-a9002337e517 Netherlands | |
| 95d5aebf-caea-4a1a-bed0-558c46030260 Estonia | |
| 9a041399-78a0-4b77-9ada-d82e3356bec9 Poland | |
| 4c7702b2-4eff-4547-ba87-e6ee9575694a Hungary | |
| 2c2ea1a2-b79e-420e-a57c-d37acf25df90 Portugal | |
| 0020ec2f-b7df-48d8-8fce-e791b7da1069 Greece | |
| a4801e96-395e-4492-bfd7-4210043288ab Germany | |
| abb6a722-0c77-48a9-ad1c-b5266d9b9708 Czech Republic | |
| e54804b2-476f-4c71-82ce-52accc36c3f3 Germany | |
| aec3a7c8-eef9-4d1b-8cdd-f86a48a801a1 Croatia | |
| da4ef4be-a365-467b-b662-882c7a29d45d Germany | |
| 535ca094-48b0-488b-90a6-7f2dd88abbed Italy | |
| ee217793-1566-48f9-b125-2c8fad4b9f66 Denmark | |
| 401e70ee-8d39-45c4-8a10-391b95410818 Poland | |
| 1c31e64e-be0c-44f3-9263-d14274188b4b Norway | |
| 161de862-9a33-4035-94b7-de947bffc6c0 Finland | |
| e68db441-f9c9-40d4-9477-b376a0e8ad8f Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981007 |
| Declaración de conformidad - UKCA | 1SVD981007-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.167 kg |
| Embalaje Nivel 1 EAN | 4013614496677 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712512 |
| Número E (Noruega) | 4187717 |
| Número E (Suecia) | 3860738 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.41S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.41S - 1SVR730712R1200 | 94 Kbytes |
|
| CM-MSS.41S 1SVR730712R1200 ABB CM-MSS.41S RELE CONTROL MOTOR x PTC | 71 Kbytes |
|
