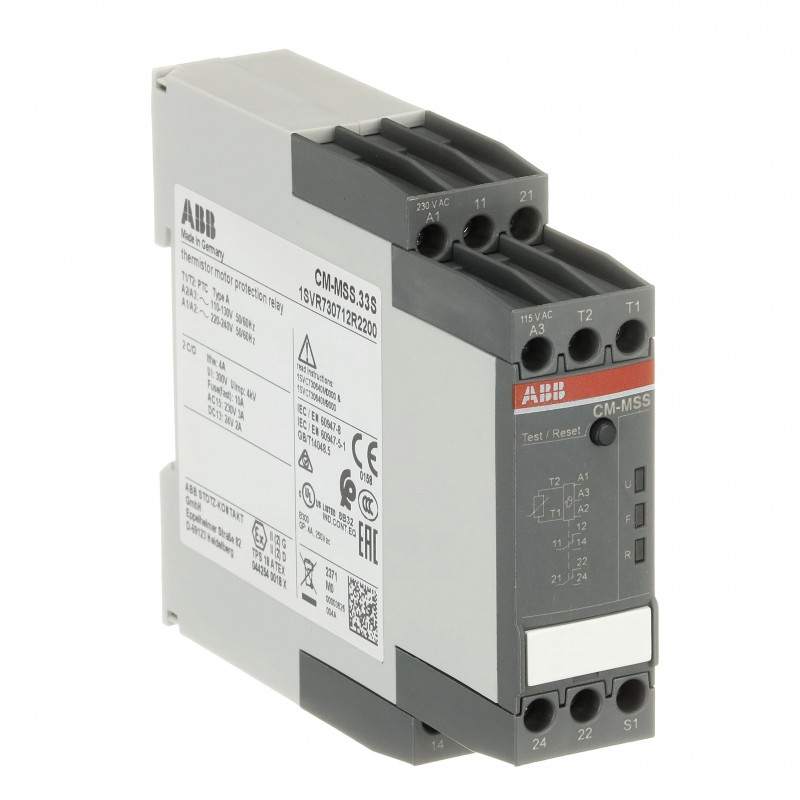

1SVR730712R2200 ABB CM-MSS.33S RELE CONTROL MOTOR x PTC
1SVR730712R2200
ABB
CM-MSS.33S RELE CONTROL MOTOR x PTC
CM-MSS.33S Therm. motor protec. relay 2c/o, 110-130VAC/220-240VAC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496646 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112221D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Instrucciones de uso Ex | 1SVC730640M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.172 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Short-circuit detection | |
| Dynamic interrupted wire detection | |
| Auto | |
| manual or remote reset | |
| ATEX approved | |
| Tensión nominal de alimentación de control (Us) | 110 ... 130 V AC |
| 220 ... 240 V AC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 9da287c7-ccf1-4ea8-a63d-caa3ac9450f3 Germany |
| SCIP simplificado | 046c0cde-8cd9-4f3e-88f4-f7c1a62be706 Poland |
| 22eb63b2-2283-4cf1-a617-8cd99b0017b1 Germany | |
| 37c621de-8d68-4a14-9432-cee4cb1ffd3c Spain | |
| 38fac2e2-60f1-423e-9b5e-f34ce5641939 Hungary | |
| 3e6569f8-c105-440c-a03e-7a6e613873d2 Poland | |
| 3f05788e-739b-422c-8a7a-f5ea808c454a Italy | |
| 4963e341-6e65-406a-866e-1e1b0d272545 Sweden | |
| 4bec622e-b463-4add-812a-052deb519889 Estonia | |
| 4c09a941-fa1f-442e-acd4-28247ad76270 Czech Republic | |
| 54bff939-f3a3-4505-b5b8-1685ffaf7f82 Denmark | |
| 592a6898-3e1d-4cc2-bd2d-206b74cfbd24 Germany | |
| 622f612a-727b-469a-9f75-82bbaba7f1d4 Germany | |
| 630a1f56-8892-4970-a01e-4adfad6d20ba Belgium | |
| 65489c13-64ce-4721-9541-28ee09e6f9ca Portugal | |
| 66d2e50e-3607-48bf-bae5-7d4a2a31a67d Poland | |
| 7b2a91ca-81aa-4893-8a99-da5d17e2b04d Hungary | |
| 81c52bf4-783b-4e45-b39b-4271079c8845 Norway | |
| b62de57e-645d-4b39-b3b4-61c66634ecd4 France | |
| b70a3d32-0b01-4f7b-9597-125962c4bf97 Croatia | |
| b87d66f8-3cf0-49b0-a1e1-23ea30a2514f Sweden | |
| cf1b565e-cde0-4ece-9d98-8450e6283c8d France | |
| d060e5ba-985e-42b5-8127-6ed1c9140a46 Germany | |
| d27c9c18-29a3-4fa5-ba41-c2d7700b978d Belgium | |
| d3f13ae0-919c-483a-aafc-cba5ef2df923 Finland | |
| e9012ab8-2d8a-40ca-b0c7-e1e582531457 Greece | |
| fa43dc96-fd06-4aba-b8df-24e5d9aa0b03 Bulgaria | |
| fe6d375c-53b2-4a06-b123-5c58a4c22e66 Netherlands | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981007 |
| Declaración de conformidad - UKCA | 1SVD981007-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.199 kg |
| Embalaje Nivel 1 EAN | 4013614496646 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712510 |
| Número E (Noruega) | 4185887 |
| Número E (Suecia) | 3860736 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.33S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.33S - 1SVR730712R2200 | 94 Kbytes |
|
| CM-MSS.33S 1SVR730712R2200 ABB CM-MSS.33S RELE CONTROL MOTOR x PTC | 69 Kbytes |
|
