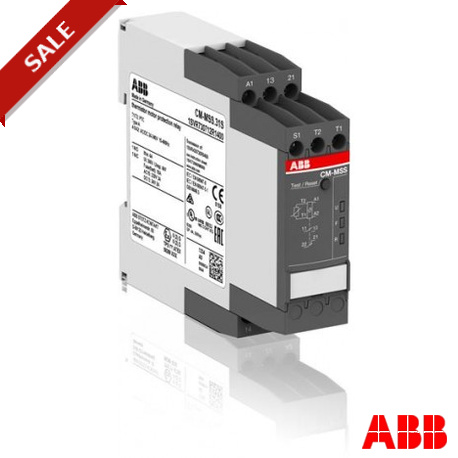

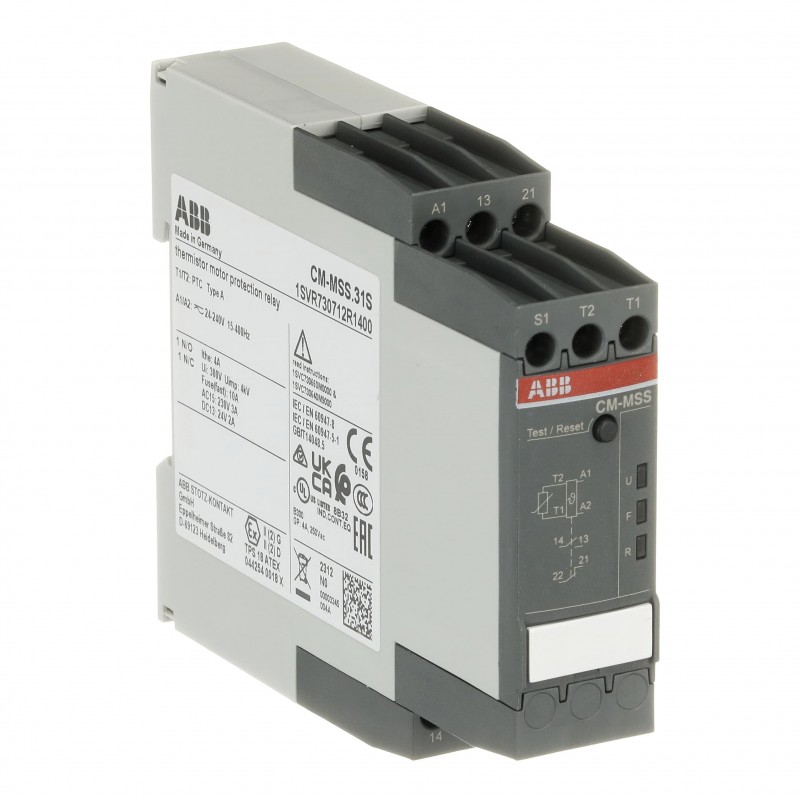

1SVR730712R1400 ABB CM-MSS.31S RELE CONTROL MOTOR x PTC
1SVR730712R1400
ABB
CM-MSS.31S RELE CONTROL MOTOR x PTC
CM-MSS.31S Therm. motor protec. relay 1n/o+1n/c, 24-240VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496653 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112217D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Instrucciones de uso Ex | 1SVC730640M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.128 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto, manual or remote reset | |
| Short-circuit detection | |
| ATEX approved | |
| Dynamic interrupted wire detection | |
| Non-volatile fault storage | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 15 ... 400 Hz |
| Salida | 1 N/O, 1 N/C Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 3c927eb7-1ca8-4467-a57e-ac54daf085f2 Germany |
| SCIP simplificado | 0ab9686b-1754-48a1-bc4e-b5926abc3062 Portugal |
| 11c8c3c2-025c-42dd-9999-717d0254bc18 Denmark | |
| 15494d8b-2418-4e19-a9b0-756273c0de26 France | |
| 1f46a5b7-052c-4613-95f7-d09bdd21ccac Germany | |
| 3217a65d-3a26-4d00-b83a-1815ecc0b9ed Poland | |
| 43498902-07fc-4510-aef7-56f373871529 Belgium | |
| 4c9fa1b5-e2ce-4c6e-afbe-dafe5e00e5a7 Czech Republic | |
| 54d1ea28-44f0-496f-8654-62a64540e276 Poland | |
| 56cbe7ce-207f-4b84-b6f2-da61425c2d21 Germany | |
| 59e1d07d-1ea2-4aba-8041-2d86ce390a74 Italy | |
| 691ea629-a8c3-47cc-8320-1746a5e7838a Bulgaria | |
| 702d6d1a-eaa5-4044-83e3-4c0586813476 Estonia | |
| 769418a8-dc77-487f-b46c-10ea96fffd29 Germany | |
| 851a6c69-95e9-4025-b8b4-e6142890a244 France | |
| 857866f0-5a02-4a8a-936c-e1481150a149 Greece | |
| 91542b16-367a-441a-86d9-ba43072a8976 Poland | |
| 9ef1a6f8-167d-4092-b673-1cb6c643cb22 Croatia | |
| a24e3612-95d2-401b-8de9-2ff19712ace6 Finland | |
| abe1ee1f-9d36-491e-b579-bedd5a66783f Hungary | |
| bce8670e-73ab-438e-b299-f26f5a062d04 Sweden | |
| c20874f6-629d-473f-8734-bfcd3d60dcde Belgium | |
| ceab6443-1a78-4f01-a906-4d5933c46643 Spain | |
| d0ac1562-a1fb-4f6b-9cc6-70ed12c32475 Hungary | |
| decc4ad2-999a-40b1-a9f0-74422e4ffd81 Netherlands | |
| e6de1d87-e70b-4f2f-8509-80fe376c8d9c Germany | |
| eda8a1fb-2944-45e4-b3de-95703cc22cf7 Sweden | |
| fd8d749e-65f6-4dc8-85e0-3e9e1e9dfd35 Norway | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981007 |
| Declaración de conformidad - UKCA | 1SVD981007-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.154 kg |
| Embalaje Nivel 1 EAN | 4013614496653 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712506 |
| Número E (Noruega) | 4185873 |
| Número E (Suecia) | 3860728 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.31S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.31S - 1SVR730712R1400 | 94 Kbytes |
|
| CM-MSS.31S 1SVR730712R1400 ABB CM-MSS.31S RELE CONTROL MOTOR x PTC | 69 Kbytes |
|
