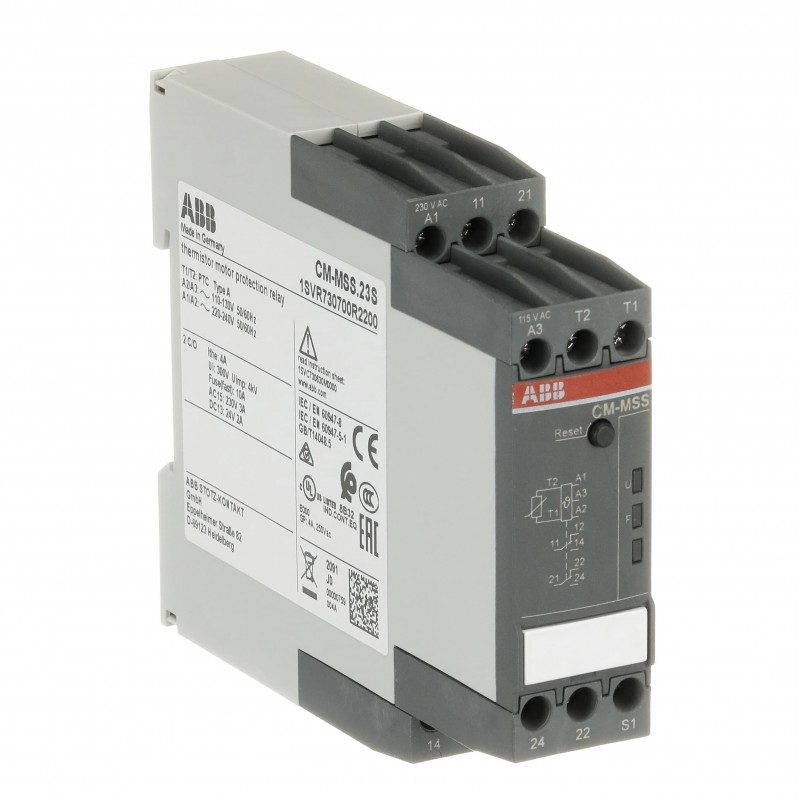

1SVR730700R2200 ABB CM-MSS.23S RELE CONTROL MOTOR x PTC
1SVR730700R2200
ABB
CM-MSS.23S RELE CONTROL MOTOR x PTC
CM-MSS.23S Therm. motor protec. relay 2c/o, 110-130VAC/220-240VAC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496691 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112220D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.174 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto | |
| manual or remote reset | |
| Tensión nominal de alimentación de control (Us) | 110 ... 130 V AC |
| 220 ... 240 V AC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Auxiliary Circuit 1 ... 1.2 N·m | |
| Main Circuit 2.5 ... 2.7 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito auxiliar 9 mm | |
| Circuito Principal 12 mm | |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | (NC:) Q600 |
| (NO:) Q600 | |
| (NC:) B600 | |
| (NO:) D300 | |
| B300 | |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 18-10 AWG |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 18-12 AWG |
| Pilot Duty UL/CSA | B300 |
| NC B600 | |
| NC Q600 | |
| NO D300 | |
| NO Q600 | |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | cc68bef8-99ba-4455-a541-0f0908d7a949 Germany |
| SCIP simplificado | 95c2d344-def0-467f-9dda-810ff62aa63e Belgium |
| 863d210b-45cd-44ae-a4ba-fcbaece9d04a Poland | |
| 7c7034f3-1490-4eae-80a1-a14d3725c911 Germany | |
| 7bb14763-496e-4cfc-a982-11f5b92bd0db Bulgaria | |
| b96e6347-6cf5-426a-a0f7-cc3585ffa123 Poland | |
| cbf623ee-6470-4e80-a1ab-ff8358c506e7 Finland | |
| 585f6779-92a1-4b27-995f-3b6b655f61a8 Germany | |
| 4573f5ba-4e71-4b56-b6f5-f6c77526b033 Denmark | |
| 01786f11-557c-4f32-b6ad-e43947dd0ef5 Czech Republic | |
| 71868e9f-1c12-4328-90c3-0bdfa1c77361 Belgium | |
| bbc6b6f5-8362-4b30-8787-6378066439ae Hungary | |
| c49a3c04-7c37-4c10-869c-9c508abe9240 Portugal | |
| 5879bcc6-e169-4847-b249-07160b04daee France | |
| 0c7b3c77-bfeb-49fd-8868-04fd0146c729 Greece | |
| 0b9685f2-638c-43ce-80f3-c2ee16574aee Sweden | |
| 9aba2ca9-eb0a-4e1c-8598-1d7d72899745 Croatia | |
| 4b5d99dd-6aa0-4199-b4d1-b9567ff00adb Norway | |
| 6f7222ef-0261-4d81-a8ae-c744c0737d82 Netherlands | |
| 668a4410-ee8f-4fec-a0c6-c276bf808c7d Germany | |
| a683a1a7-6790-42c9-8c60-235104a2173c Italy | |
| 0fd8d7a7-bc47-45cd-a58e-9968ad692ef7 France | |
| fb0145ef-da59-48c2-9071-3dd9bbc7f58e Poland | |
| 5cf89e28-9ee7-4af5-84da-7ffd5aa45e56 Estonia | |
| ab26a728-9c01-4b5e-aa60-cf01c3efa033 Germany | |
| 048b1662-5968-422d-b6fc-b07c08850d63 Sweden | |
| 6fa7004e-0cc5-457b-941c-cbfd14a60530 Spain | |
| 2f463a5a-5668-4f1b-ba74-0137c6405914 Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981006 |
| Declaración de conformidad - UKCA | 1SVD981006-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.197 kg |
| Embalaje Nivel 1 EAN | 4013614496691 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712504 |
| Número E (Noruega) | 4185884 |
| Número E (Suecia) | 3860726 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.23S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.23S - 1SVR730700R2200 | 93 Kbytes |
|
| CM-MSS.23S 1SVR730700R2200 ABB CM-MSS.23S RELE CONTROL MOTOR x PTC | 68 Kbytes |
|
