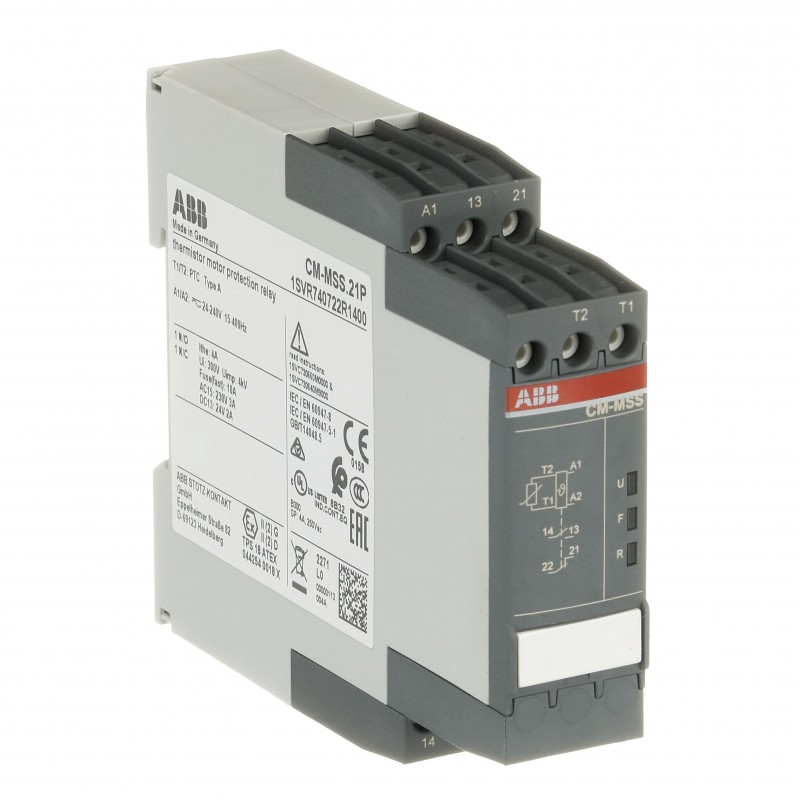

1SVR740722R1400 ABB CM-MSS.21P RELE CONTROL MOTOR x PTC
1SVR740722R1400
ABB
CM-MSS.21P RELE CONTROL MOTOR x PTC
CM-MSS.21P Therm. motor protec. relay 1n/o+1n/c, 24-240VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496516 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112218D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Instrucciones de uso Ex | 1SVC730640M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.118 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Short-circuit detection | |
| Auto reset | |
| ATEX approved | |
| Dynamic interrupted wire detection | |
| Non-volatile fault storage | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 15 ... 400 Hz |
| Salida | 1 N/O, 1 N/C Contact |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 2x 0.5 ... 1.5 mm² |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 19db09e7-0350-4e3e-945a-ad8560db4958 Germany |
| SCIP simplificado | 0c15d2d7-c1c5-4c66-96dd-f68d03452866 Belgium |
| 2148d9ac-35b3-479b-b00f-919ab9ee5765 Greece | |
| 2827d3f7-a986-45b3-bfbc-0c59ceefb9ae Czech Republic | |
| 28eb9b21-7a6c-4e05-b0fe-a5c74d0cbabb Germany | |
| 3397d109-1676-4a02-8fb1-40ab0add64fd Germany | |
| 3463e86f-cb9d-4993-ad2a-f1647adc84ef Netherlands | |
| 441ec99b-a27f-4bca-93c0-670882fb534c Spain | |
| 53f3e6df-506d-4396-8530-1b2fc638e077 Sweden | |
| 5e3acb3f-e968-439e-bbad-819b8ff629a3 France | |
| 5f338b32-a87f-4237-9052-28aae82a2510 Germany | |
| 66974cba-aa1b-41ac-ac29-32080b9c7c62 Norway | |
| 725ca792-ccf8-47e2-9458-0d3704db5d62 Portugal | |
| 9851e9b8-fee2-4c75-8b31-22a9e0caadd1 Denmark | |
| a15aae1f-948f-4c55-86b9-9802a5cf2567 Italy | |
| a7f6c14f-4f8f-40db-b4b0-96312b5f9e22 Bulgaria | |
| acbdbec1-9cd6-477f-89aa-b42cb5967ba9 Finland | |
| b2fa794f-340d-42f6-8294-0843abaef27c Poland | |
| c3f61479-1854-47c8-a99b-f40d83482e23 Poland | |
| c5b99279-655e-4750-bb7d-cd84354f31d4 Belgium | |
| cbb76f2f-1a6d-4139-8cce-4df008e6d617 Germany | |
| d44ecc0c-353b-43d8-acee-5a0b9e7c9bd7 France | |
| d5e50834-7108-421c-833f-f7b5a2b284eb Hungary | |
| d7cfeb61-c4f1-49f8-b9d3-ca226cb00482 Sweden | |
| e1d160a6-f60a-496b-ab27-f2e57d5f6752 Poland | |
| e8f3867f-f10e-41c4-a62b-7f0a4984aa57 Croatia | |
| e8f91fdf-3e08-432c-8a38-210336f38cd6 Estonia | |
| f87de4ff-dc5f-4285-96a3-bdf59d621ad3 Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981007 |
| Declaración de conformidad - UKCA | 1SVD981007-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.145 kg |
| Embalaje Nivel 1 EAN | 4013614496516 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712398 |
| Número E (Noruega) | 4188185 |
| Número E (Suecia) | 3860721 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.21P RELE CONTROL MOTOR x PTC - ABB - CM-MSS.21P - 1SVR740722R1400 | 93 Kbytes |
|
| CM-MSS.21P 1SVR740722R1400 ABB CM-MSS.21P RELE CONTROL MOTOR x PTC | 68 Kbytes |
|
