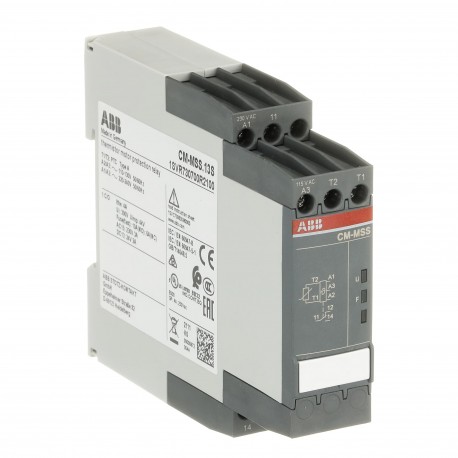

1SVR730700R2100 ABB CM-MSS.13S RELE CONTROL MOTOR x PTC
1SVR730700R2100
ABB
CM-MSS.13S RELE CONTROL MOTOR x PTC
CM-MSS.13S Therm. motor protec. relay 1c/o, 110-130VAC/220-240VAC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496707 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112219D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.155 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto reset | |
| Tensión nominal de alimentación de control (Us) | 110 ... 130 V AC |
| 220 ... 240 V AC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Auxiliary Circuit 1 ... 1.2 N·m | |
| Main Circuit 2.5 ... 2.7 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito auxiliar 9 mm | |
| Circuito Principal 12 mm | |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | (NC:) Q600 |
| (NO:) Q600 | |
| (NC:) B600 | |
| (NO:) D300 | |
| B300 | |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 14-6 AWG |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 18-12 AWG |
| Pilot Duty UL/CSA | B300 |
| NC B600 | |
| NC Q600 | |
| NO D300 | |
| NO Q600 | |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 1aeb5956-7c8e-41ae-a798-0308b4d56e3f Germany |
| SCIP simplificado | 86f00cd0-047a-411a-9959-f17068c48b93 Poland |
| e260a696-e1e9-4db3-8210-d011ef81d5b4 Germany | |
| 2312ec59-9456-4a91-b665-982cc5ab7ee2 Poland | |
| e3629db1-f156-404f-b122-4bffb315806a France | |
| b4f60efd-821b-4495-89f9-830e97c14bb5 Germany | |
| fc683a32-78ef-4463-a064-22b1db459ba5 Hungary | |
| 9e243fc2-6be0-465c-971c-127eda5a1a2b Bulgaria | |
| 06b5dded-f1be-430b-a91a-272765a5bddd Sweden | |
| 3371f6fd-cfb7-437d-b1b6-a4df883e4bd1 Estonia | |
| f09ea11e-119d-46f5-90be-a9cc2db1ca3c Netherlands | |
| dc698c11-bd61-4200-93c6-139a8bfccc39 Greece | |
| e9833486-76dc-4454-8119-df3307d39f8e Czech Republic | |
| fe72a0dc-9985-4c58-bc57-d297175a8160 Norway | |
| 1df7ead7-56ea-4c43-b730-be48b73d7e99 Croatia | |
| d759576b-1c7d-444b-8a9a-7d29c7ac379c Sweden | |
| adb91112-b42f-40eb-a50d-bca68fa4df03 France | |
| 397dc399-4d77-43b1-9d3a-3c7d2fe40a15 Spain | |
| e08db696-18f9-40f5-b14d-14492ef2916e Portugal | |
| b10917a0-bb55-4cf7-8845-ed16001553c5 Hungary | |
| d8b36110-7047-4394-b3b6-cd847ac8a6f6 Belgium | |
| 04dcc0d8-bb66-42ee-bb3d-100c862b5adf Belgium | |
| 2231d9e9-fb93-4cbe-816a-443949155de7 Poland | |
| 4d99429c-d40e-4c01-9fd7-b4630c78714f Denmark | |
| 00640e70-f378-42b3-b84c-f118383c149a Germany | |
| 941c5f2a-03e2-42b7-857a-a20dd496fb06 Finland | |
| 45a712e7-38fb-4cac-9637-19e574c4f441 Italy | |
| 9e28287f-4672-4009-b648-67d793409a51 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981006 |
| Declaración de conformidad - UKCA | 1SVD981006-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.179 kg |
| Embalaje Nivel 1 EAN | 4013614496707 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712397 |
| Número E (Noruega) | 4185880 |
| Número E (Suecia) | 3860720 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.13S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.13S - 1SVR730700R2100 | 93 Kbytes |
|
| CM-MSS.13S 1SVR730700R2100 ABB CM-MSS.13S RELE CONTROL MOTOR x PTC | 68 Kbytes |
|
