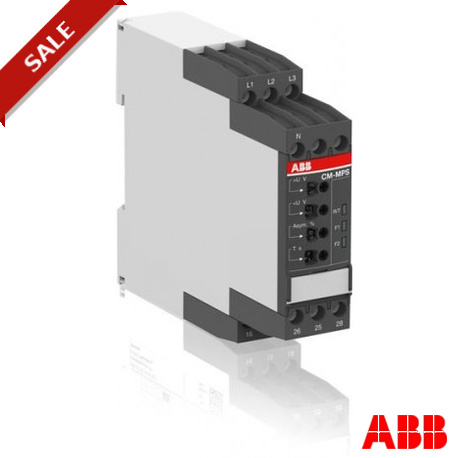

1SVR730884R3300 ABB CM-MPS.41S Relé CTRL TRIFaSICO 2 C/C TOR
1SVR730884R3300
ABB
CM-MPS.41S Relé CTRL TRIFaSICO 2 C/C TOR
CM-MPS.41S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x300-500VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851862 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112206D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.14 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Phase unbalance detection | |
| Rango de medición | (L-L) 300 ... 500 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 300 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | dff08fcb-e148-4c63-890c-b8862f1fdf07 Germany |
| SCIP simplificado | 07c3b2a7-a357-4c5e-b3a6-f5d953ab698c Finland |
| a57369f1-8a23-4eb4-821d-c730fe3cc5c8 Germany | |
| 33b6e0f5-b11c-481e-b828-0cfe71f0685f Belgium | |
| 491c7d74-109d-4946-ab26-4cbce1707d3b Hungary | |
| 64d03fe3-9a2a-48dd-b139-b9370fd89e1e Poland | |
| b1e54f61-d37d-4a0e-be10-09c7f9e3312f Denmark | |
| 3e9eeda5-4118-4987-a4e7-5d6d15943e62 Germany | |
| 0df0a7d1-8e28-4b59-8b92-9b27cef78e31 Czech Republic | |
| 92d266cc-80c7-45f7-841e-1473d4b27535 Italy | |
| f6f39749-02d4-4dcf-9591-43af5e9e9583 Germany | |
| 4a617c13-9902-4dbf-8c11-7b011f1a5e3c Netherlands | |
| b4c0810d-fbb2-41a3-94f5-c04d41081ea8 Croatia | |
| 608b3c32-3059-4bea-9e08-dc60623ecc78 Poland | |
| 3ec5e94c-01cb-4d32-9483-ad2af08ce885 Norway | |
| 2548762e-991f-470b-9e25-8d8712ac3747 Estonia | |
| b8809dfa-5693-4eae-87cf-7f8f256528c3 Sweden | |
| d6e0b576-1a26-434d-891d-c28ef77141f4 Poland | |
| 6d898f99-d342-4deb-89f4-00cc19eafee6 Greece | |
| 37a3281e-45af-4397-8a2e-6465a0e4adcb Germany | |
| 34432ffb-5036-4202-8f42-db12120ca6bc France | |
| 13b6d319-cd48-4abd-84e9-681c5804f43d Belgium | |
| 3273c7f8-2e06-4de4-9388-6f16d7f15b5e Hungary | |
| 90adfc4f-1803-46a5-800c-ce4953151853 Portugal | |
| 3bd28df5-a1be-4406-addb-4c1bcb03a9d3 Spain | |
| 93f8a4d6-2ffe-432f-a133-51eb654e438b France | |
| c04ebdff-82c7-4762-b1d4-830bc4d76942 Sweden | |
| f52252ab-bde6-485a-a7aa-4ea9b7bd3dde Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.165 kg |
| Embalaje Nivel 1 EAN | 4016779851862 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712278 |
| Número E (Noruega) | 4188136 |
| Número E (Suecia) | 3860587 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPS.41 RELÉ CONTROL TRIFÁSICO - ABB - CM-MPS.41S - 1SVR730884R3300 | 94 Kbytes |
|
| CM-MPS.41S 1SVR730884R3300 ABB CM-MPS.41 RELÉ CONTROL TRIFÁSICO | 60 Kbytes |
|
