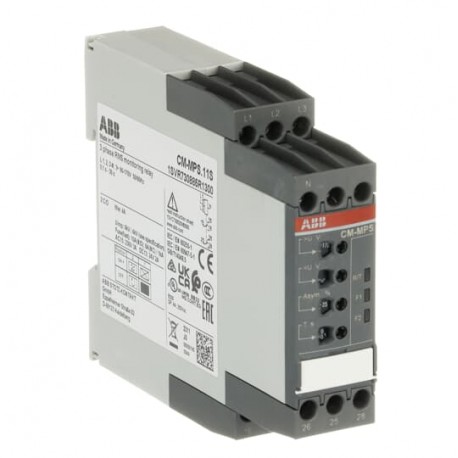

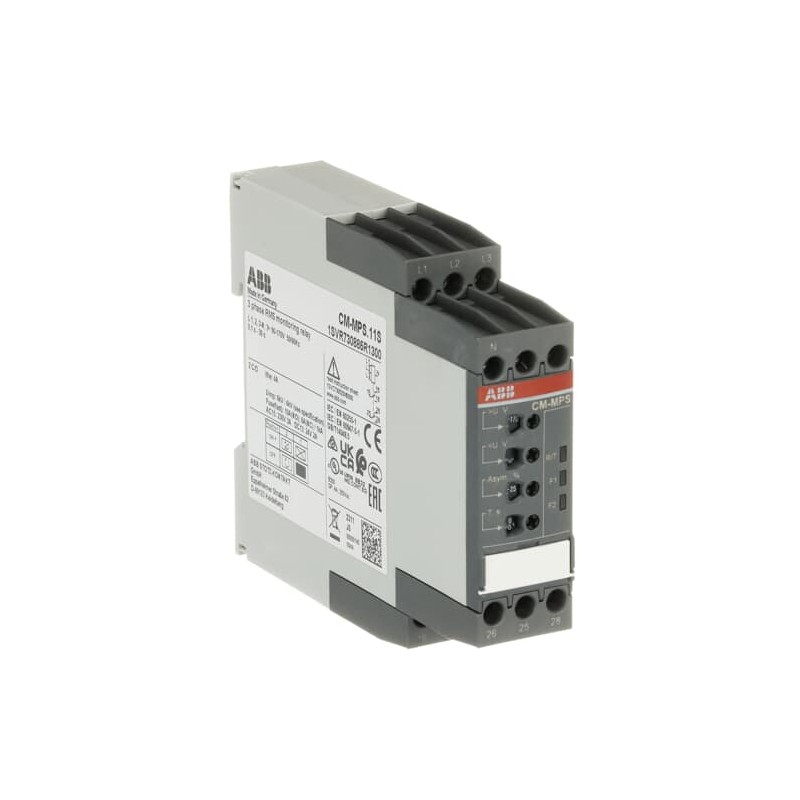

1SVR730885R1300 ABB CM-MPS.11S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730885R1300
ABB
CM-MPS.11S RELe CTRL TRIFaSICO 2 C/C TOR
CM-MPS.11S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x90-170VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851886 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112205D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.148 kg |
| Técnica | |
| Función | Over- and undervoltage monitoring |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 90 ... 170 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 90 ... 170 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 133c1038-af3c-449b-ad3a-6fb13bdd9bf2 Germany |
| SCIP simplificado | bbba6c77-37e9-47ef-9a08-076853feace6 Belgium |
| 751cc9e8-4db1-4301-aa0f-b67df622f4bb Spain | |
| ba4182af-9494-48cf-b5fe-0aa94d49a7c1 Hungary | |
| ce808e8a-1a63-4153-8303-40d69c94df31 Poland | |
| b5729d47-85cc-49ea-863f-1a95c5224ba7 Germany | |
| 383a077b-d6a6-4cb1-aaa2-a50b8d7b7abd Netherlands | |
| 56dc6008-8abb-481c-83d6-69909fa74797 Hungary | |
| b6d11e6b-a6e8-4cf4-8cb4-f1719e31de00 Greece | |
| de6f6412-f2c4-4133-8b41-5957d33f3714 Portugal | |
| f336b43c-8182-4e9a-b084-828354353d9b Bulgaria | |
| 2edd8143-d2e5-4d7c-a1d5-2d1b455bb3cb Sweden | |
| ed3cd28b-6b66-4996-a718-c1e0d2dee7a7 Sweden | |
| 1fb03dd8-af08-415e-bd0a-1b17dedaea9a Germany | |
| 34123c50-bd07-4659-8991-a457c713318c Poland | |
| ef14e892-1b5d-45f3-902e-d08f3b6f7053 France | |
| 9fd4ec98-6e73-4894-92f5-4985e68027ba France | |
| 9e2d7c60-cb94-4c05-b7d4-91df1942c2fb Italy | |
| b904fe3e-b10b-4ed7-bbfd-266ae8991e14 Estonia | |
| e20dca0a-d1a3-4121-a0c0-221d2aa3ef47 Czech Republic | |
| 4b85c491-293d-407d-993f-abebf73dae4e Germany | |
| 54c18b36-fa35-4367-9150-2a1ff54937a7 Croatia | |
| a6a041bb-7ef4-443e-821c-ba648ab8e964 Norway | |
| c3b3fac9-646e-4491-b49e-ad5d9178c351 Belgium | |
| 7b2fedec-e122-4aee-9ce4-6c2f781f8b13 Germany | |
| c23a31c4-c3fd-46a5-b716-f3a696814c98 Finland | |
| d4c4b18f-7098-4d4d-a011-51e0331a7a9d Poland | |
| f9736f57-02a6-40d8-8c5b-ed160b1acb0a Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.173 kg |
| Embalaje Nivel 1 EAN | 4016779851886 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712270 |
| Número E (Noruega) | 4188130 |
| Número E (Suecia) | 3860589 |
