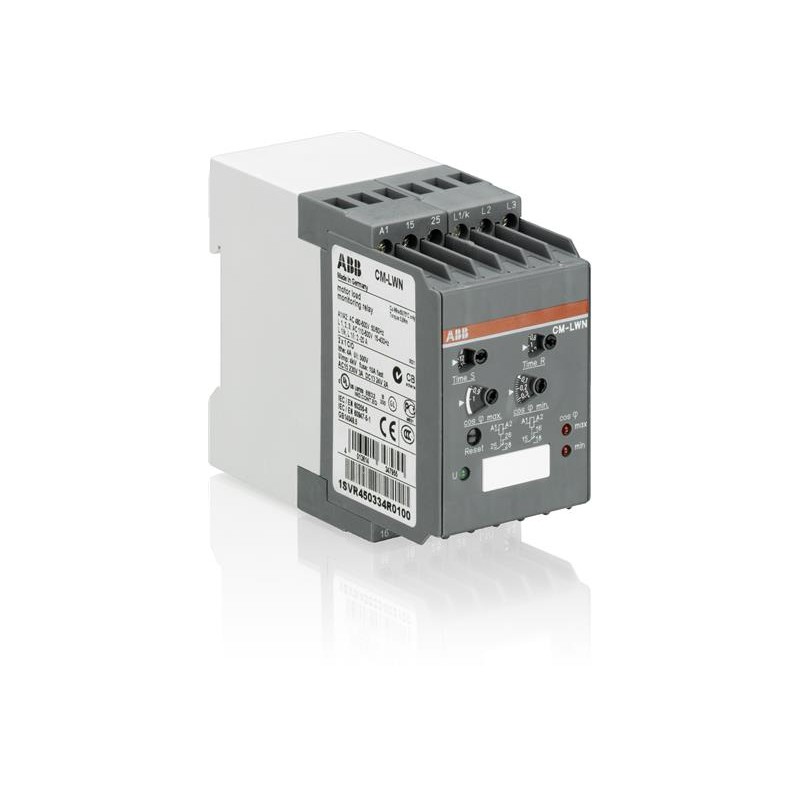

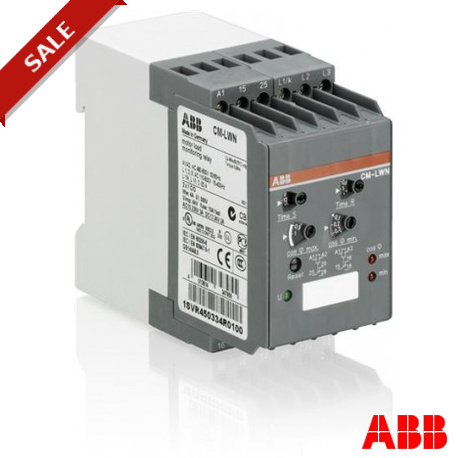

CM-LWN 1SVR450334R0000 ABB carga motor,2 x 1c/c,L123 500V

El CM-LWN relé del CM de la carga del motor en monitores de gama. Este relé opera con un rango de control de la tensión de alimentación de 480-500 V AC, tiene un 2 x 1 c/s de dos vías (SPDT) de salida con contactos valorado en 250 V / 4 a, y funciona según el principio de circuito cerrado. Su principio de medición se basa en la evaluación del desplazamiento de fase entre el voltaje y la corriente en una fase de la único - o tres-fase de motores asíncronos (jaula de ardilla). El circuito de medición está diseñado para la medición de voltajes de 110-500 V AC y la medición de las corrientes de 0.5-5 a CA. La ventana (y carga) control permite el ajuste de dos valores de umbral, uno para la carga máxima y una para minimim de carga. La histéresis, se fija en el 4 ° relacionado con el ángulo de fase. El disparo de retardo es ajustable dentro de un rango de 0,2 a 2 s y el inicio de la demora dentro de un rango de 0,3 a 30 seg. Un cierre hermético de la tapa transparente de protección contra cambios no autorizados está disponible como accesorio.
