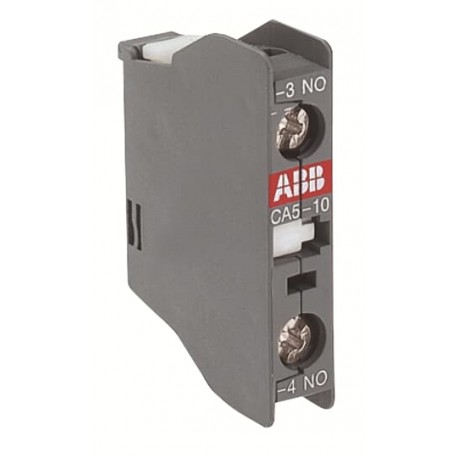

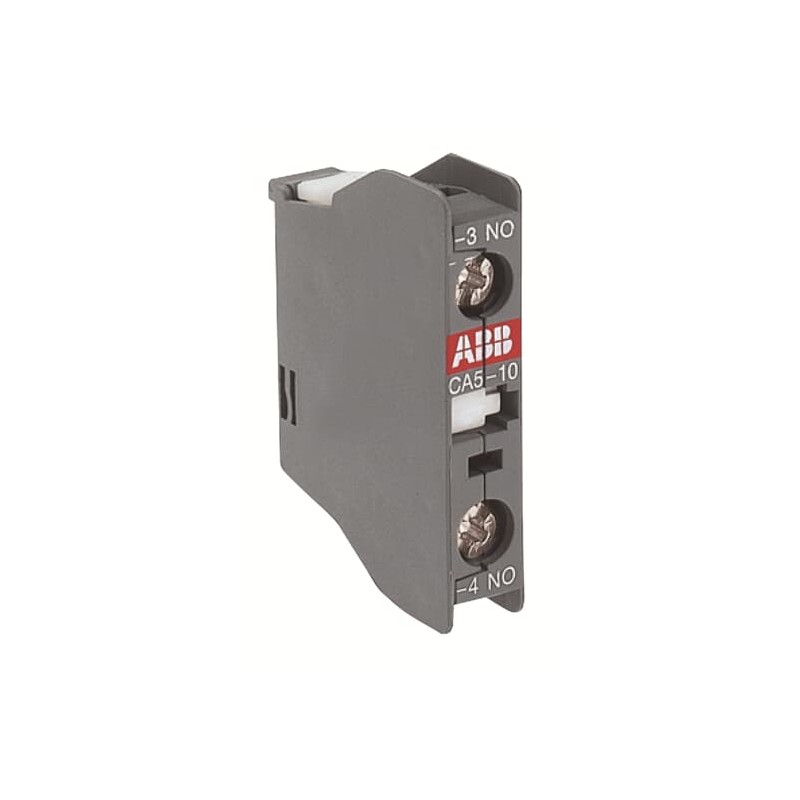

1SBN010010R1010 ABB CA5-10 Contacto AUX. para cont.
1SBN010010R1010
ABB
CA5-10 Contacto AUX. para cont.
CA5-10 Auxiliary Contact Block
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101012M5501 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 11 mm |
| Largo del product | 32.5 mm |
| Alto del producto | 47 mm |
| Peso del product | 0.012 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 1P |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.3 / 75 W | |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 10 A |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 140 A |
| durante 1 s 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| según UL/CSA 600 V | |
| Frecuencia máxima de conmutación eléctrica | 1200 cycles per hour |
| Durabilidad mecánica | 10 million |
| 3 million | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Capacidad mínima de conmutación | A9 ... A75 17 / 5 VLT4K |
| A95 ... A110 24 / 50 VLT4K | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.1 W |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF45 |
| AF50 | |
| AF63 | |
| AF75 | |
| AF95B | |
| GAF75 | |
| A9 | |
| A12 | |
| A16 | |
| A26 | |
| A30 | |
| A40 | |
| A45 | |
| A50 | |
| A63 | |
| A75 | |
| A95 | |
| A110 | |
| AL9 | |
| AL9Z | |
| AL12 | |
| AL12Z | |
| AL16 | |
| AL16Z | |
| AL26 | |
| AL30 | |
| AL40 | |
| AE45 | |
| AE50 | |
| AE63 | |
| AE75 | |
| TAL9 | |
| TAL12 | |
| TAL16 | |
| TAL26 | |
| TAL30 | |
| TAL40 | |
| TAE45 | |
| TAE50 | |
| TAE75 | |
| GA75 | |
| GAE75 | |
| UA16 | |
| UA26 | |
| UA30 | |
| UA50 | |
| UA63 | |
| UA75 | |
| UA95 | |
| UA110 | |
| UA16RA | |
| UA26RA | |
| UA30RA | |
| UA50RA | |
| UA63RA | |
| UA75RA | |
| UA95RA | |
| UA110RA | |
| UAF75RA | |
| UAF95RA | |
| UAF110RA | |
| N22E | |
| N31E | |
| N40E | |
| NL22E | |
| NLZ22E | |
| NL31E | |
| NLZ31E | |
| NL40E | |
| NLZ40E | |
| TNL22E | |
| TNL31E | |
| TNL40E | |
| Nombre del producto | Auxiliary Contact Block |
| Observaciones | 100 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_SE_30112 |
| Certificado CCC | CCC_2013010304604041 |
| CCC_2004010305133985 | |
| Certificado CQC | CQC2013010304604041 |
| CQC2004010305133985 | |
| Certificado CSA | CSA_1033838 |
| Declaración de conformidad - CCC | 2020980304001626 |
| 2020980305001185 | |
| Declaración de conformidad - CE | 1SBD250809U1000 |
| Declaración de conformidad - UKCA | 1SBD250826U1000 |
| Certificado DNV GL | DNV_GL_TAE00001UT |
| Certificado EAC | EAC_RU C-FR ME77 B03391 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado RINA | RINA_ELE172319XG001 |
| Certificado UL | UL_071301E48139 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | bolsa 10 pieza |
| Embalaje Nivel 1 Ancho | 65 mm |
| Embalaje Nivel 1 Largo | 129.5 mm |
| Embalaje Nivel 1 Alto | 9.5 mm |
| Embalaje Nivel 1 Peso | 0.143 kg |
| Embalaje Nivel 1 EAN | 3471522121004 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Número E (Finlandia) | 3709186 |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de interruptores de señal de error (EF007613) | 0 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 4 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Fijación delantera |
| Portalámparas (EF000048) | Ninguno |
