Ver más grande

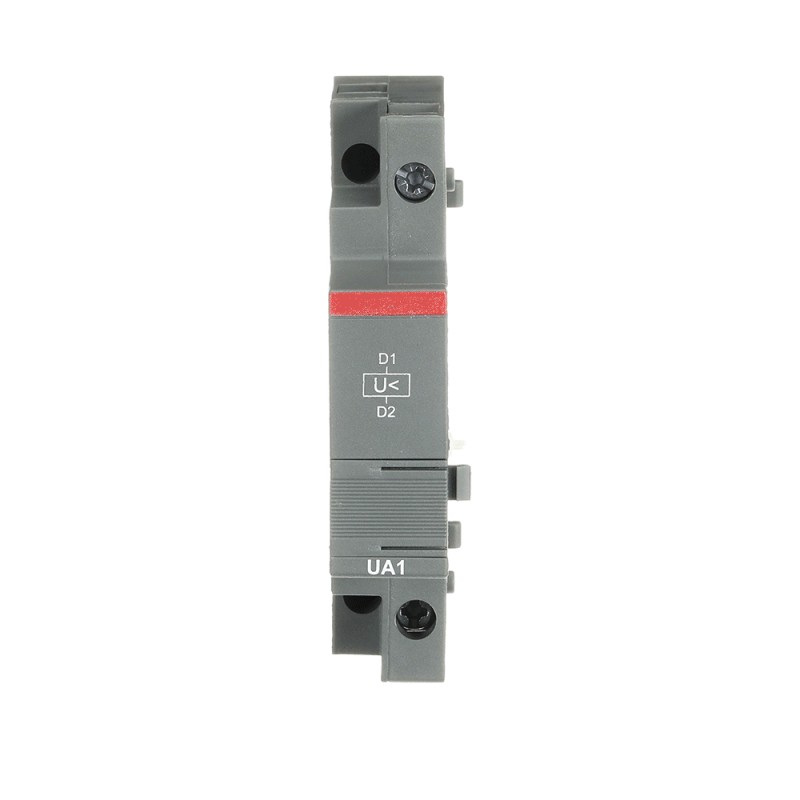

1SAM201904R1008 ABB UA1-208 BOBINA DE SUBTENSIoN 208V 60Hz
1SAM201904R1008
ABB
UA1-208 BOBINA DE SUBTENSIoN 208V 60Hz
UA1-208 Undervoltage release 208V 60Hz
Componentes industriales de baja tensión > Bobina de tensión mínima
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| 2CDC131120M6801 | |
| 2CDC131081M6801 | |
| 2CDC131082M6801 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 18 mm |
| Alto del producto | 90 mm |
| Largo del product | 75.5 mm |
| Peso del product | 0.1 kg |
| Técnica | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Pérdida de potencia | 22 W |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Par de apriete | Auxiliary Circuit 0.8 ... 1.2 N·m |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Destornillador recomendado | Pozidriv 2 |
| Posición de montaje | 1 ... 6 |
| Normas | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Observaciones | The mechanical and electrical durability of manual motor starters in combination with UA1/AA1 is reduced. Values are provided on request. |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 16-12 AWG |
| Varado 1/2x 16-12 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 7 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -50 ... +80 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 1SAA963001-0101 |
| Certificado BV | 1SAA963002-0201 |
| Certificado cUL | cUL_E137861 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado DNV GL | 1SAA963001-0304 |
| Certificado LR | 1SAA963001-0502 |
| 1SAA918001-0501 | |
| Certificado RINA | 1SAA963002-0802 |
| Certificado UL | UL_E137861 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 93 mm |
| Embalaje Nivel 1 Largo | 25 mm |
| Embalaje Nivel 1 Alto | 80 mm |
| Embalaje Nivel 1 Peso | 0.11 kg |
| Embalaje Nivel 1 EAN | 4013614337604 |
| Embalaje Nivel 2 Unidades | cartón 80 piece |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 9.175 kg |
| Nivel de paquete 2 EAN | 4013614526152 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001022 - Under voltage coil |
| ETIM 10 | EC001022 - Under voltage coil |
| Clase electrónica | V11.0 : 27370417 |
| UNSPSC | 39121010 |
| Código de categoría granular de IDEA (IGCC) | 4148 >> Under voltage coil |
| Número E (Suecia) | 3110154 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 208 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos inversores (EF008257) | 0 |
| Retardado (EF001541) | No |
| Apto para disyuntores (EF005863) | No |
| Apto para interruptor de carga (EF001543) | No |
| Apto para interruptor de protección del motor (EF005826) | Sí |
| Apto para relés de sobrecarga (EF001545) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| BOBINA DE EMISION - ABB - UA1-208 - 1SAM201904R1008 | 87 Kbytes |
|
| UA1-208 1SAM201904R1008 ABB BOBINA DE EMISION | 59 Kbytes |
|
