ABBIndustrialACCESORIOS GAMA COMPACT (DESTO)2CDL220001R1012 ABB Bloque de barras PS2/12

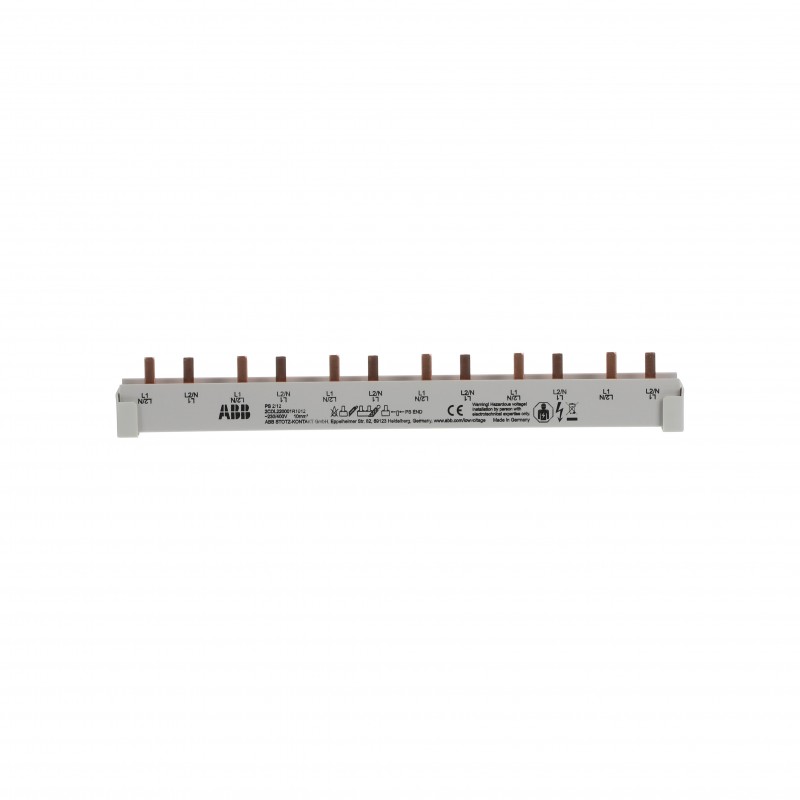

ABB 2CDL220001R1012 2CDL220001R1012 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CDL220001R1012 ABB Bloque de barras PS2/12

Referencia: 2CDL220001R1012

Fabricante: ABB

Descripción:

Bloque de barras PS2/12

Categorías:

  • Componentes industriales de baja tensión > Barra de fase
  • ABB > Industrial > Accesorios gama compact (DESTO)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 412,49 €

Precio unitario: 8,2498 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Técnica
Adecuado paraS200
F200
DDA200
Adecuado para la clase de producto2-pole devices (L1+N)
Inclinación44729.0
Número de polos12P
Número de fases1-fase
Número de dispositivos montables6
Número de terminales (Nterm)12
Tipo de accesorioBusbar
Tipo de conexiónAnclar
Sección transversal nominal10 mm²
Eléctrica
Tensión nominal de operación230 / 400 V AC
Maximum 690 V
Corriente nominal de corta duración Tensión baja (Icw)25 kA
Corriente nominal ininterrumpida (Iu)63 A
Frecuencia nominal (f)50 / 60 Hz
DC
Categoría de sobretensiónIII
Diseño
Número RALRAL 7035 - Gris claro
ColorGris
Cumplimiento de Materiales
Información sobre RoHS9AKK108468A1264
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20230517
Declaración REACH9AKK107492A1906
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20251028
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Grado de contaminación2
Información medioambientalDIN EN 60068
Dimensiones
Anchura en número de espacios modulares12.0
Ancho del product18 mm
Alto del producto30.3 mm
Largo del product214 mm
Peso del product0.075 kg
Clasificación
Embalaje Nivel 1 Unidadescartón 50 pieza
Embalaje Nivel 1 Peso3.91 kg
Número E (Finlandia)3210191
Número E (Noruega)1665920
Número E (Suecia)2102524
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE9AKK108469A0841
Declaración de conformidad - UKCA9AKK108469A0914
Instalación
Instrucciones y manuales2CSC400002D0208
Posición de montajeany
Descargas Populares
Ficha técnica, información técnica9AKK106930A8017
Clasificaciones y estándares externos
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
Clase electrónicaV11.0 : 27371306
Código de categoría granular de IDEA (IGCC)4378 >> Phase busbar
Código de clasificación de objetosW
NormasIEC/EN 60947-1

ETIM for 2CDL220001R1012 Interruptores de baja tensión (EC000215)

CaracterísticaNúmero de fases (EF000351)
Valor2
CaracterísticaNúmero de polos (EF001391)
Valor12
CaracterísticaApto para varios dispositivos (EF007241)
Valor6
CaracterísticaMedida de división (EF007504)
Valor44729.0 mm
CaracterísticaSección (EF000649)
Valor10 mm²
CaracterísticaLongitud (EF001438)
Valor214 mm
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor12.0
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor63 A
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorPin
CaracterísticaAislado (EF000019)
ValorSí
CaracterísticaTensión de servicio nominal máxima Ue (EF007357)
Valor690 V
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor25 kA
CaracterísticaApto para dispositivos con conductor neutro (EF007218)
ValorNo
CaracterísticaApto para dispositivos con interruptor auxiliar (EF007217)
ValorNo
CaracterísticaColor (EF000007)
ValorGris

DATASHEET - PDF

Título
Tamaño
Tipo
Bloque de barras PS2/12 - ABB - PS2/12 - 2CDL220001R1012
83 Kbytes
PS2/12 2CDL220001R1012 ABB Bloque de barras PS2/12
63 Kbytes
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
